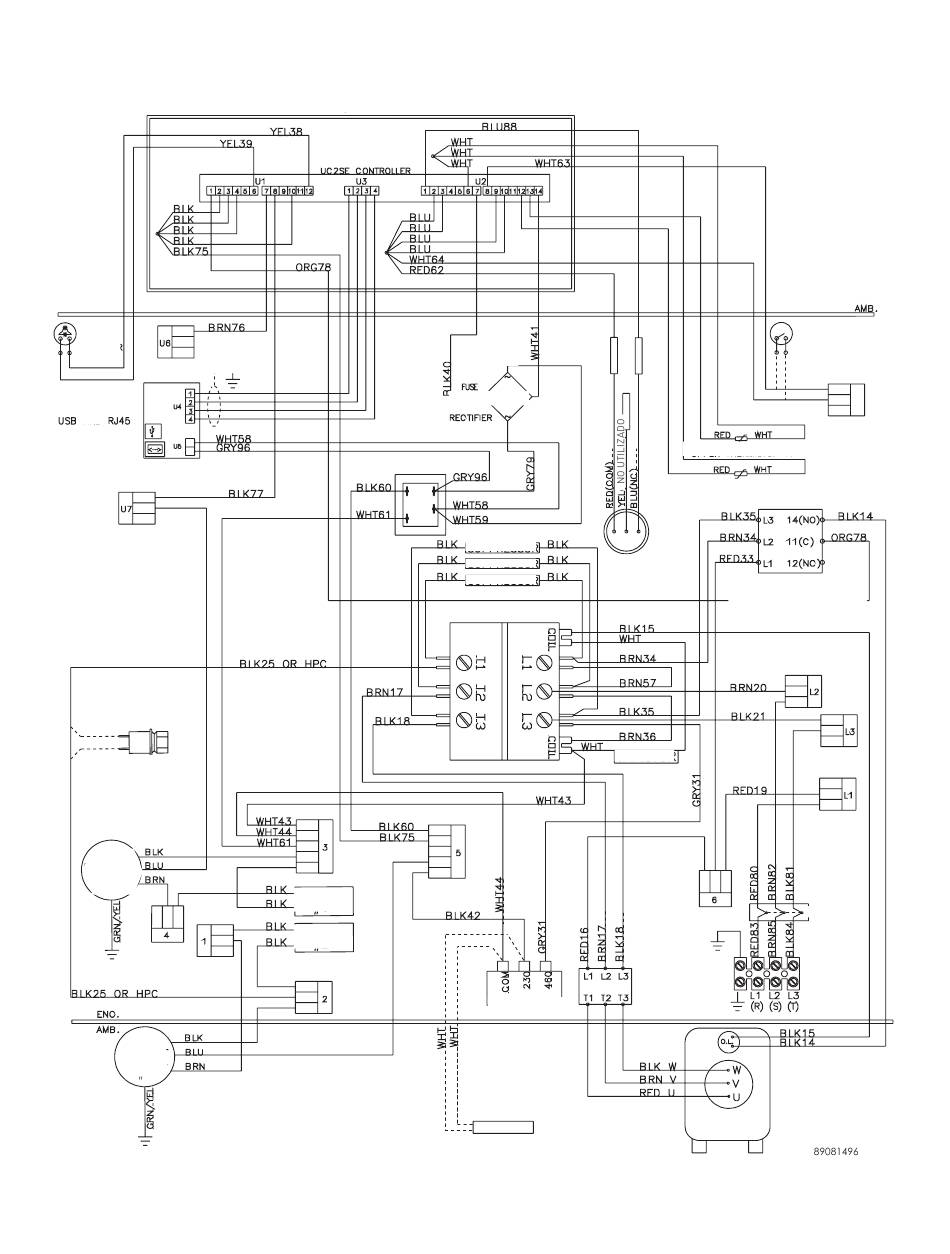

G28 DIAGRAMA GENÉRICO DE CABLEADO TRIFÁSICO DEL CONTROL DE ACCESO REMOTO
(LAS OPCIONES DE LAS UNIDADES EN EXISTENCIA PUEDEN VARIAR) )
IND. DE
ALARMA
REMOTO
Y
CONEXIÓN DE
COMUNICACIONES
TABLERO DE
COMUNICACIÓNES
CONTROL DE
PRESIÓN ESTÁTICA
(OPCIONAL)
PROPULSOR
DEL
GABINETE
# 1
PROPULSOR
AMBIENTAL
#2
89120767
CAJA DE CONTROLES
SALIDA
OPCIONAL
PARA EL
CALENT.
TRANSFORMADOR
CAPACITOR
#1
CAPACITOR
#2
© 2019 nVent
FUSIBLE
RECTIFICADOR
SUPRESOR
SUPRESOR
INTERRUPTOR
MALF
SUPRESOR
CONTACTOR
VARISTOR
TRANSFORMADOR
CALENTADOR DEL
COMPRESOR O C/E
(OPCIONAL)
INTERRUPTOR
EN LA PUERTA
DEL GABINETE
TERMISTOR SUPERIOR
TERMISTOR INFERIOR
RETARDO DE TIEMPO
MONITOREO DE SECUENCIA
DE FASES
VARISTORES
BLOQUE DE
CONEXIONES
CORTA
CIRCUITO
COMPRESOR COMPRESOR
BLK = NEGRO
BRN = CAFÉ
BLU = AZUL
RED = ROJO
WHT = BLANCO
YEL = AMARILLO
