Montage En Surface - Eaton Metalux AP VT Serie Instrucciones De Instalación

IMPORTANT : Lisez attentivement avant d'installer le luminaire. Conservez pour consultation ultérieure.
INSTALLATION
CE PRODUIT DOIT ÊTRE INSTALLÉ CONFORMÉMENT
AUX CODES D'INSTALLATION EN VIGUEUR PAR UNE
PERSONNE FAMILIÈRE AVEC LA FABRICATION ET LE
FONCTIONNEMENT DE CE PRODUIT ET DES RISQUES
ASSOCIÉS.
Assurez-vous que l'alimentation électrique est hors tension
avant de commencer l'installation.

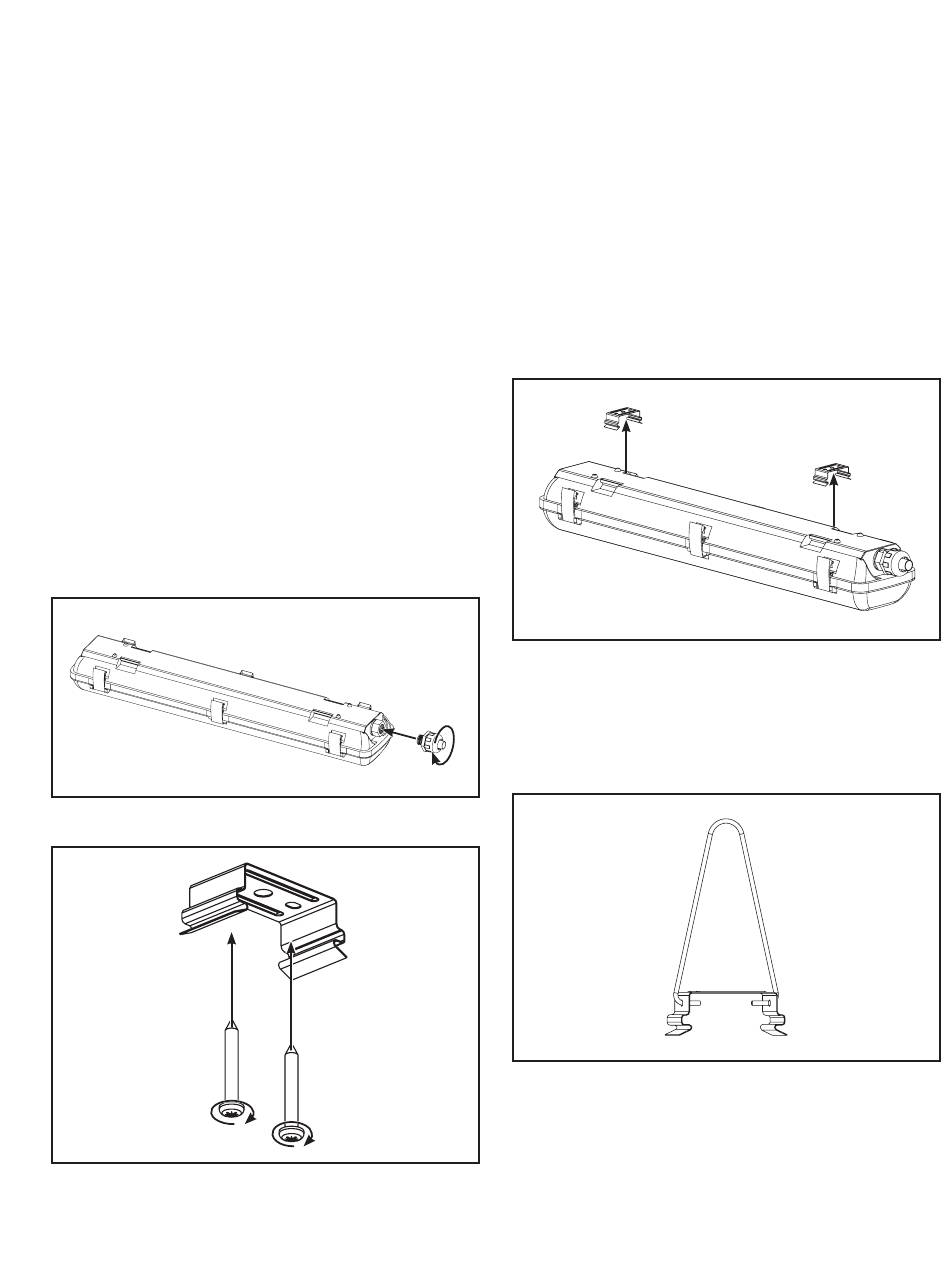

1. Retirez tous les matériaux d'emballage de protection du
luminaire.
2. Vissez un raccord de conduit étanche à l'eau de
12,7 mm (1/2 po) (non fourni) dans l'embout femelle
universel de l'extrémité du luminaire. (Figure 1)
Pour l'installation dans des endroits humides,
N Not:
appliquez un matériau d'étanchéité à tous les
raccords et utilisez une clé de maintien pour le
serrage de tout raccord à l'emboîtement. Si le
deuxième emboîtement de canalisation n'est
pas utilisé, retirez le bouchon fileté, appliquez du
matériau d'étanchéité et éinstallez le capuchon à
l'aide d'une clé de maintien.
Figurt 1.
Figurt 2.
Instructions d'installation – AP VT

Montage en surface

3. Fixez les supports de fixation au plafond à l'aide de 4
vis (non fournies). Espacez de 41,9 cm (16,5 pouces)
les agrafes pour un luminaire de 61 cm (2 pieds), ou de
90,2 cm (35,5 pouces) pour un luminaire de 121,9 cm
(4 pieds). (Figure 2)
4. Orientez le luminaire afin que le raccord de conduit soit
face à l'alimentation électrique entrante ou au conduit.
Alignez les encoches du corps de luminaire avec les
supports de fixation et appliquez une légère pression
vers le haut pour fixer le luminaire sur les deux
supports de fixation. (Figure 3)
Figurt 3.
Montage suspendu
5. Fixez le support en V sur chaque support de fixation
en écartant les extrémités du support en V, puis en
insérant les pattes dans les trous situés sur le côté des
supports de fixation. (Figure 4)
Figurt 4.
6. Fixez les supports de fixation sur les encoches du
logement en appuyant fermement sur les deux côtés
des supports jusqu'à ce qu'ils soient bien en place.
(Figure 5) Suspendez le luminaire avec la chaîne (non
fournie) à l'aide des supports en V.
EATON
IB519083EN Instructions d'installation
5
