Installation du kit CE

Machines pour la CE seulement
Pièces nécessaires pour cette opération:
1 Kit CE
Procédure
Les machines utilisées dans la CE nécessitent
d'installer le kit CE ; voir la Déclaration de conformité
correspondant au numéro de modèle du kit CE.
10
Pose de la poulie de
ventilateur et du support du
protège-courroie
Pièces nécessaires pour cette opération:
1 Poulie de ventilateur
1 Support de poulie
3 Contre-écrou (3/8")
1 Support du protège-courroie
1
Écrou rapide
2 Boulon de carrosserie (1/4" x 3/4")
2 Contre-écrou (1/4")
Procédure
1. Insérez un rochet de 3/8 pouce dans le trou carré
du bras de la poulie de tension pour détendre le
ressort de la poulie de tension

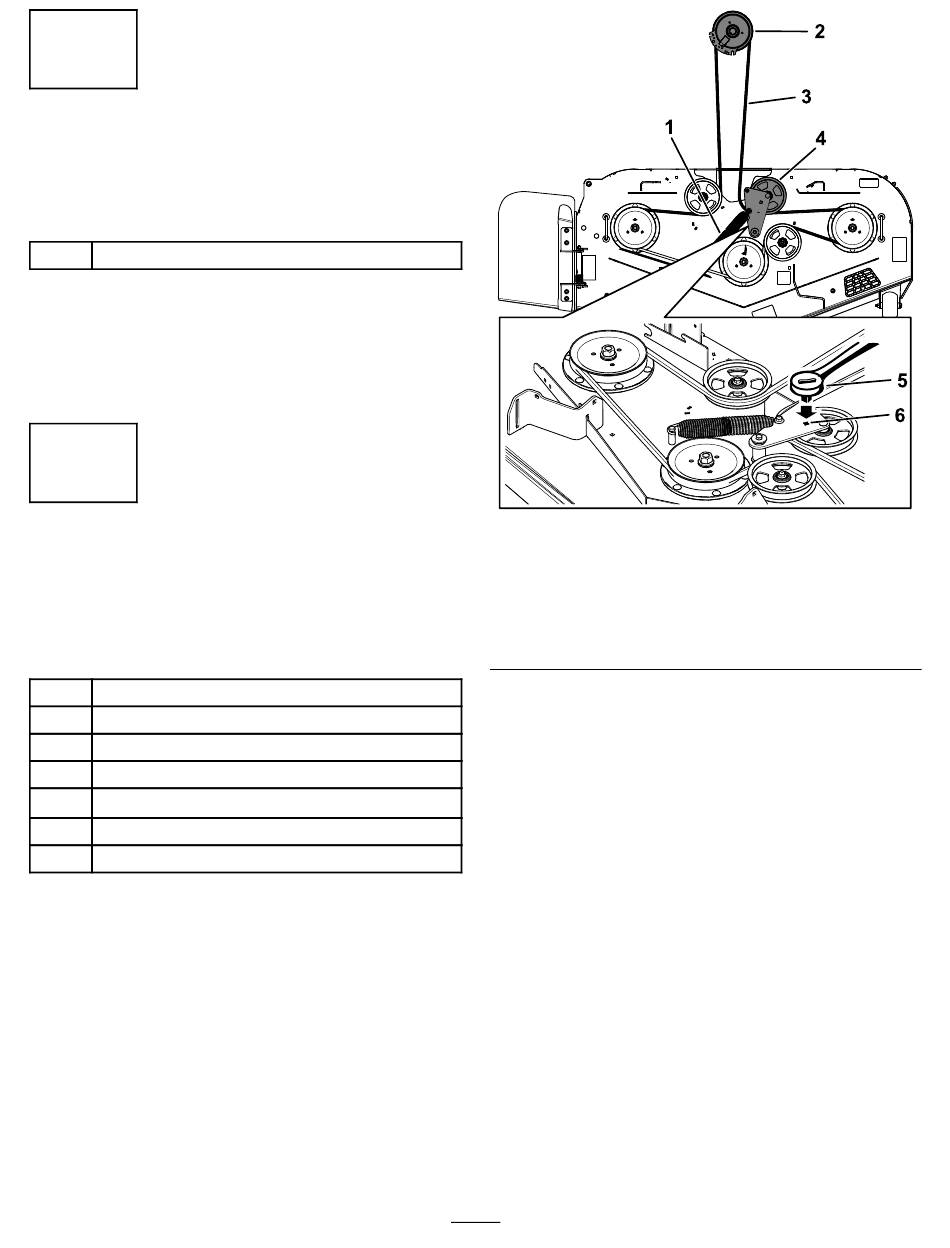

1. Ressort
2. Poulie d'embrayage
3. Courroie d'entraînement
2.
3.
(Figure 18).
16
Figure 18
du plateau de coupe
Enlevez la courroie de la poulie de plateau de
coupe droite.
Utilisez une clé (1½") pour immobiliser l'axe de
pivot quand vous retirez l'écrou hexagonal (3/4")
et la rondelle de l'axe
Remarque:
Conservez l'écrou hexagonal
(3/4") et la rondelle.
g334846
4. Poulie de tension rappelée
par ressort
5. Rochet
6. Trou carré dans le bras de
tension pour le rochet
(Figure 19).
