Remarque:
Un verrou est prévu sur le haut et
le bas du carter de ventilateur.

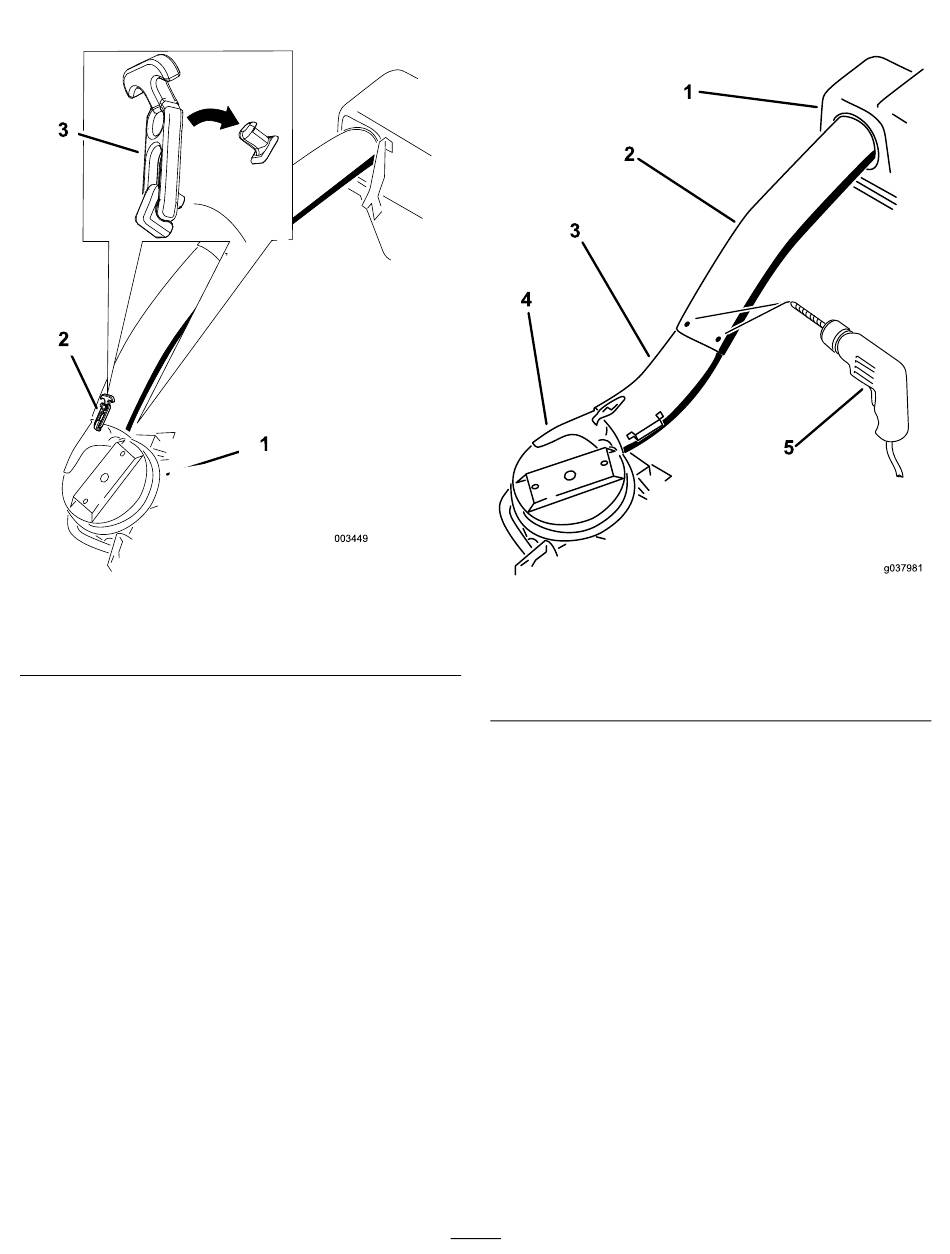

Figure 35
1. Ventilateur
2. Tube inférieur
7. Assurez-vous que le plateau de coupe est à la
position la plus basse.
8. Vérifiez que la bosse de
en place.
9. En vous servant des 3 trous ou indentations du
tube supérieur comme guide, percez 3 trous
g003449
3. Verrou (double bac illustré)
Figure 33 est toujours
(7/32" de diamètre) à l'endroit où les tubes
supérieur et central se rejoignent
1. Capot du système de
ramassage
2. Tube supérieur
3. Tube inférieur
10. Retirez le tube inférieur du carter de ventilateur.
24
(Figure
Figure 36
4. Ventilateur
5. Percer un trou (7/32")
36).
