Instalación

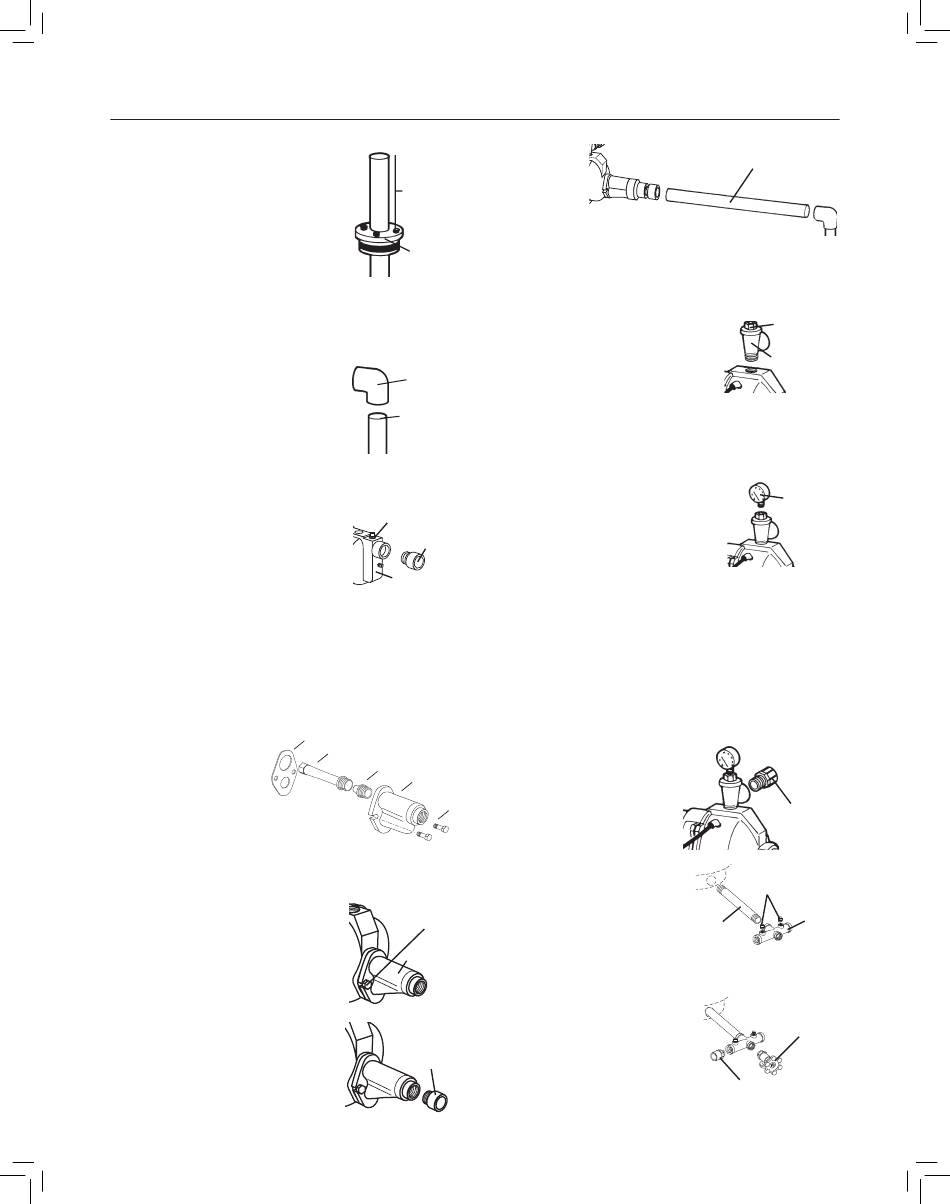

4. SOSTENGA EL TUBO, retire la
abrazadera del tubo y deslice el sello
del pozo por encima de la tubería de
PVC rígido y sobre el entubado del
pozo. Coloque la ensambladura de tal
manera que sobresalgan doce pies (3,65
metros) del tubo de cloruro de polivinilo
rígido del sello del pozo. Haga girar los
pernos en el sello del pozo, en forma
alternada, en la dirección de las agujas
del reloj, hasta que las empaquetaduras de caucho hayan
quedado ajustadas contra el entubado del pozo y la tubería
de PVC rígido.
5. Pegue el codo de cloruro de polivinilo
de 1-1/4" en el tubo de cloruro de
polivinilo rígido que sobresalga del
sello del pozo. Si lo desea, podrá
cortar parte del tubo de cloruro de
polivinilo rígido antes de pegar el
codo. Use una lima recta o redonda
para alisar el interior de cualquier tubo
de cloruro de polivinilo rígido que
haya sido cortado.
6. Si está usando una bomba CLTS5 o
CLTS10, enrosque un adaptador macho de
cloruro de polivinilo de 1-1/4" en la parte
delantera de la bomba. Apriételo a mano,
entonces apriételo un cuarto de vuelta con
una llave ajustable. Utilice cinta sellante
de PTFE para roscas de tubería
o compuesto para unir tuberías autorizado para utilizarse en PVC.
Ce bado de las bombas de chorro para
pozos poco profundos
Los pasos del 7 al 12 son para los modelos de bombas
convertibles CL520 y CL100. Consulte la hoja de instrucciones
del juego.
7. Abra el juego de
eyección. Reemplace
la boquilla para
pozos profundos por
la boquilla adecuada
para pozos poco
profundos y apriétela
bien. Enrosque el
tubo venturi más corto en el eyector hasta que quede firme.
Coloque la empaquetadura sobre el tubo venturi de manera
que las aberturas en la empaquetadura queden alineadas con
las aberturas en el eyector.
8. Deslice los pernos a través de las
aberturas para los pernos a cada lado
del eyector, a través de la junta y una
el eyector con los pernos a la parte
delantera de la bomba. Apriete los
pernos de manera que queden seguros.
9. Enrosque un adaptador macho de
cloruro de polivinilo de 1-1/4" en la
parte delantera del eyector. Apriételo a
mano, entonces apriételo un cuarto de
vuelta con una llave. Utilice cinta de
PTFE o compuesto para unir tuberías
autorizado para utilizarse en PVC.
APROXIMADA-
MENTE 12
PULGADAS
(30,5 CM) DE
TUBERÍA DE
CLORURO DE
POLIVINILO
SOBRESALIENTE
DEL SELLO DEL
POZO
SELLO DEL
POZO
CODO DE
CLORURO
DE POLIVINILO
DE 1-1/4"
APROXIMADAMENTE
12 PULGADAS
(30,5 CM) DE TUBERÍA
DE CLORURO DE
POLIVINILO
SOBRESALIENTE DEL
SELLO DEL POZO
ADAPTADOR
COJINETE
MACHO DE
CLORURO DE
POLIVINILO
DE 1-1/4"
BOMBA
Junta
Tubo de venturi
Boquilla
Eyector
Pernos
6391 0211
PERNO
EYECTOR
ADAPTADOR
MACHO
DE CLORURO
DE POLIVINILO
DE 1-1/4"
10. Pegue todos
los tramos
de tubo y
adaptadores
de cloruro
de polivinilo
que necesite
para conectar el codo de cloruro de polivinilo al adaptador
macho de cloruro de polivinilo de 1-1/4" en la parte delantera
de la bomba.
11. Aplique 2-3 vueltas de cinta de PTFE
en las roscas macho de la conexión
de descarga en T. Utilizando una llave
para tubos, enrosque la conexión
de descarga en T tipo de 1" en la
parte superior de la bomba. Quite
el manómetro de la parte superior
de la conexión de descarga en T. PARA CEBAR: Llene los
tubos y la bomba hasta que el agua se desborde por la parte
superior de la conexión de descarga en T. Esto podría llevarle
varios minutos.
12. Enrosque el manómetro y enchúfelo
en el tubo en T de descarga. Asegúrese
de que todas las conexiones estén bien
apretadas y selladas.
13. Complete todas las conexiones eléctricas como se describe en
la El cableado de su bomba.
Sellado de juntas de tubería
Utilice solamente cinta de PTFE o compuestos para enchufes a
base de PTFE para todas las conexiones de rosca a la bomba. No
use compuestos de burlete para tuberías en bombas de plástico:
estos pueden reaccionar con los componentes de plástico de
la bomba. Asegúrese de que todos los burletes en la tuberías
de aspiración sean impermeables y herméticos. Si la tubería de
aspiración aspira aire, la bomba no podrá sacar agua del pozo.
14. Atornille un adaptador de PVC
macho de 1" en la salida de la
conexión de descarga en T.
15. Enrosque una entrerrosca de 10"
x 1" en el tanque de presión.
Enrosque la doble T del tanque
en la entrerrosca de manera
que los dos orificios de 1/4" en
la doble T del tanque queden
dirigidos hacia arriba. Tape las
dos salidas en la doble T del tanque con dos tapones de 1/4".
16. Enrosque la válvula de desagüe
de 1/2" en la parte delantera de
la T doble del tanque. Enrosque
el adaptador macho de cloruro
de polivinilo de 1" en el lado de
entrada de la T doble del tanque.
Conecte a la plomería de la casa.
17
TUBERÍA DE CLORURO
DE POLIVINILO DE 1-1/4"
PIEZA DE
ACOPLAMIENTO
DEL MANÓMETRO
CONEXIÓN DE
DESCARGA EN T
MANÓMETRO
ADAPTADOR MACHO
DE CLORURO DE
POLIVINILO DE
1 PULGADA
TAPONES DE 1/4
DE PULGADA
T DOBLE DEL
TANQUE
BOQUILLA
VÁLVULA DE
DESCARGA 1/2
DE PULGADA
ADAPTADOR MACHO DE
CLORURO DE POLIVINILO
DE 1/2 DE PULGADA
