Tipos de montaje

Existen los siguientes tipos de montaje:
● Montaje sobre escuadras
● Montaje sobre bases
● Montaje con guías telescópicas
El uso de guías telescópicas permite extraer el equipo completamente del armario o
rack. Encontrará datos detallados de las guías telescópicas en los apartados Datos
técnicos de las guías telescópicas (Página 147) y Croquis acotado de las guías
telescópicas (Página 138).
Posición de los orificios de fijación para escuadras o guías telescópicas

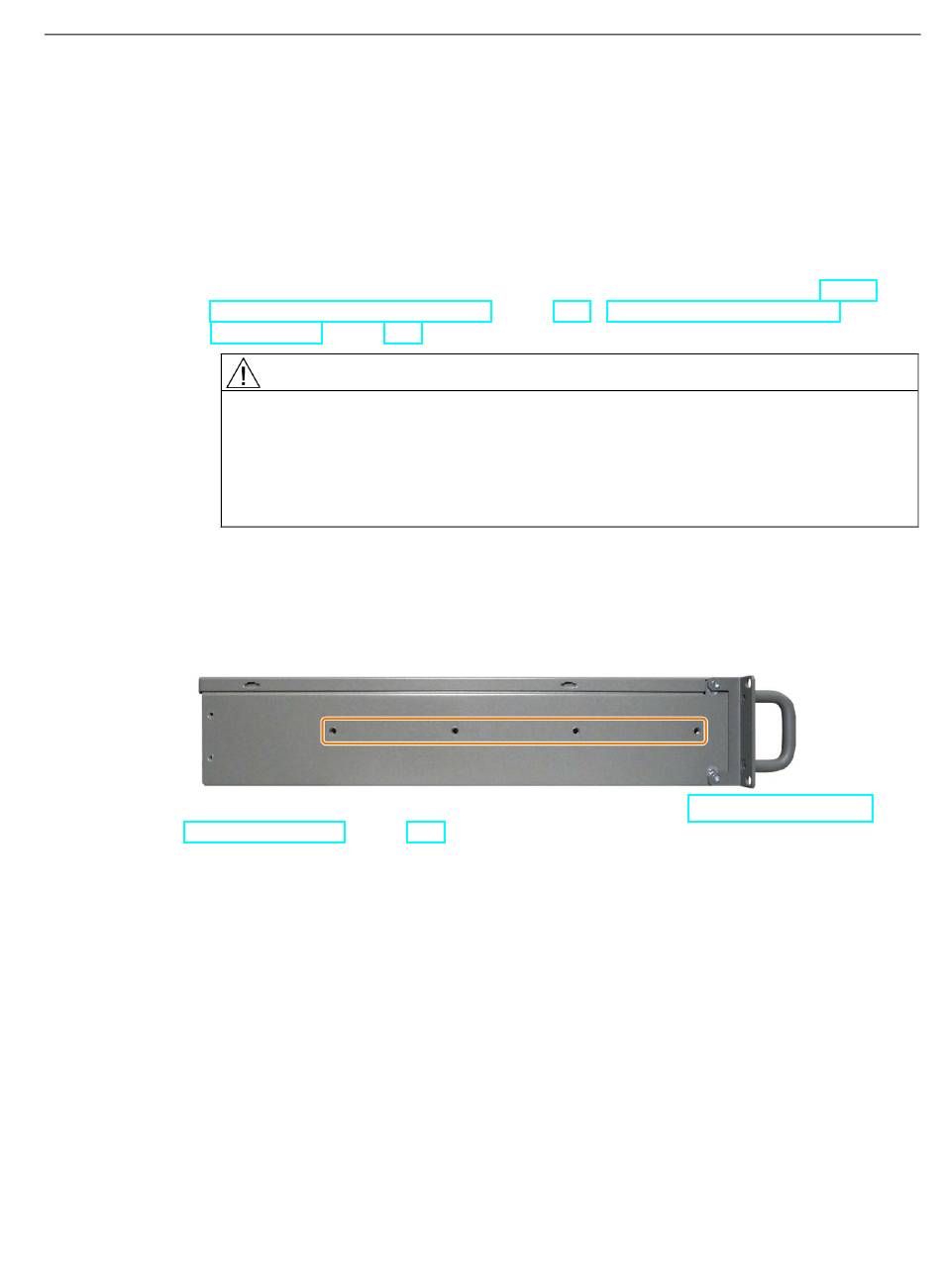

En la siguiente figura aparecen resaltados los orificios de fijación para las escuadras y las
guías telescópicas.
Las cotas para los orificios de fijación se indican en el capítulo "Croquis acotado de las
guías telescópicas (Página 138)".
SIMATIC IPC647D
Instrucciones de servicio, 01/2015, A5E32996309-AB
PRECAUCIÓN
Peligro de lesiones
El equipo es demasiado pesado como para montarlo únicamente en las sujeciones de
19" del frontal. El equipo podría caerse, provocar lesiones y resultar dañado.
Sujete el equipo con métodos adicionales. Los tornillos de fijación de las guías
telescópicas pueden introducirse un máximo de 5 mm en el equipo.
