Ampliación y parametrización del equipo
6.6 Unidades de disco y medios de almacenamiento
3. Anote las posiciones de los conec-
4. Desplace la caja en dirección a la
Montaje
Para el montaje, proceda en el orden inverso al desmontaje.
6.6.3
Desmontaje y montaje del ventilador
Requisitos
● El equipo está abierto.
Nota
Monte únicamente un ventilador del mismo tipo. Encontrará información sobre las piezas de
repuesto originales de los PC SIMATIC en la página de Internet Sistema de información
post-venta de SIMATIC PC / PG (http://www.siemens.com/asis).
Monte el ventilador tal como se indica. El ventilador sopla aire hacia el interior de la carcasa.
86

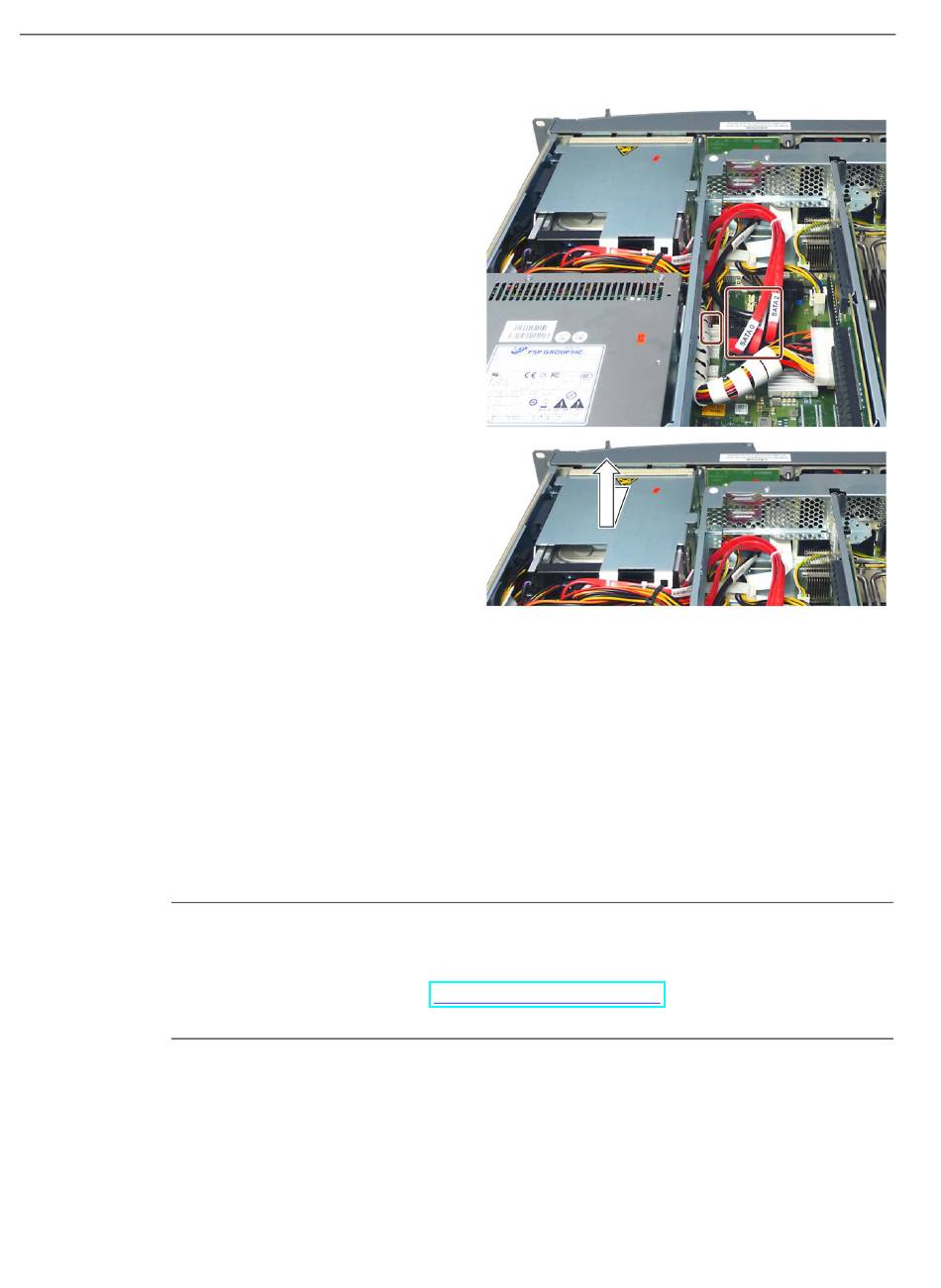

tores SATA señalados.
Accione el mecanismo de desblo-
queo de los conectores señalados
en la parte derecha de la figura y
desenchufe los conectores.
Desenchufe el conector de alimen-
tación de la unidad slimline marca-
do en la parte derecha de la figura
(si hay una unidad slimline).
fuente de alimentación hasta que
se suelte del marco frontal, y retire
la caja del equipo.
Instrucciones de servicio, 01/2015, A5E32996309-AB
SIMATIC IPC647D
