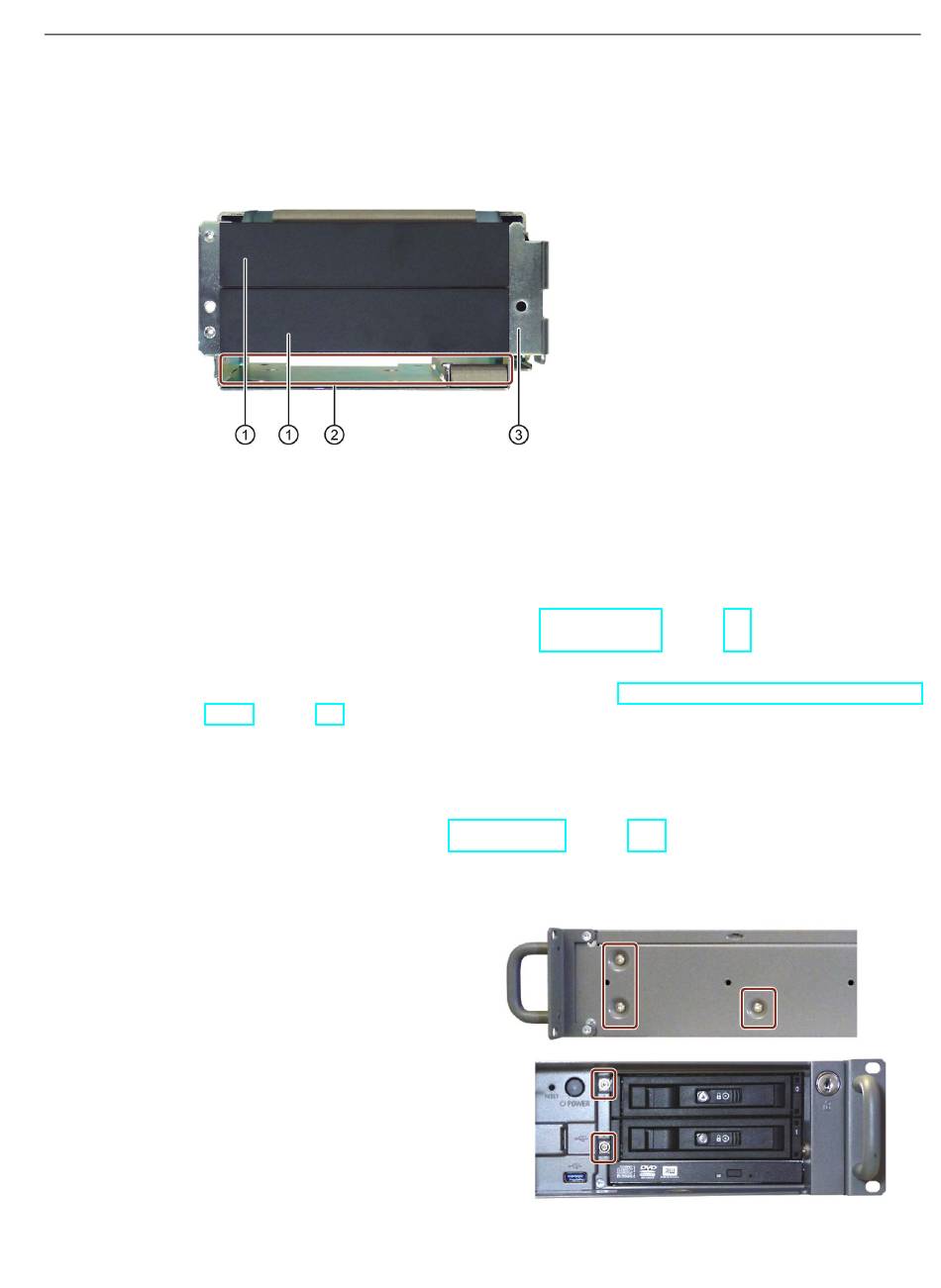

Caja amortiguada contra vibraciones
Esta caja contiene componentes amortiguadores de golpes y vibraciones para alojar discos
duros. En el compartimiento inferior puede montarse una unidad de DVD slimline.
6.6.2

Desmontaje y montaje de la caja

Requisitos
● El equipo está abierto, véase el capítulo "Abrir el equipo (Página 70)"
● Válido para cajas amortiguadas contra vibraciones:
El marco del bus está desmontado, ver el capítulo "Desmontaje y montaje del marco del
bus (Página 75)".
● 1 destornillador T10
Procedimiento
Observe en especial el capítulo "Directiva ESD (Página 135)".
Desmontaje
1. Retire los tornillos señalados.
2. Retire los tornillos señalados.
SIMATIC IPC647D
Instrucciones de servicio, 01/2015, A5E32996309-AB
Ampliación y parametrización del equipo
6.6 Unidades de disco y medios de almacenamiento
①
Dos bahías para unidades de disco
②
Compartimento slimline para uni-
dad de DVD
③
Caja amortiguada contra vi-
braciones
