Spirax Sarco BC3150 Guia Del Usuario

En beneficio del desarrollo y mejora del producto, nos reservamos el derecho de cambiar la especificación.
Descripción
El BC3150 es un controlador de purga para calderas de vapor.
Controla el nivel de TDS (total sólidos disueltos – sales disueltas)
abriendo y cerrando una válvula de purga. Funciona junto con un
sensor de conductividad Spirax Sarco, una válvula de purga o una
válvula de descarga de condensado.
La unidad puede montarse en panel, raíl DIN o en chasis y
alimentado por una fuente de 110 – 240 Vca; 50/60 Hz.
El panel delantero una pantalla LCD de 3 dígitos y un teclado.
El producto no tiene batería. Los ajustes programados se guardan
en una memoria no volátil (Flash) y se graban después de cambiar
un parámetro y pulsar la tecla OK.
Características principales:
-
Controlador de purga con compensación de temperatura.
-
Aprobación como limitador y controlador de TDS.
-
Opera con las sondas de conductividad CP10, CP30 o CP32.
-
Amplio rango: 1-9990 µS/cm o ppm – (x1, x 10, x 100 x 1000).
-
Pantalla LCD con indicación directa del estado de la sonda.
-
Comunicaciones por infrarrojos.
-
Aprobación UL y TÜV.
Aprobaciones
Este producto cumple con la normativa de Directrices de
C o m p a t i b i l i d a d E l e c t r o m a g n é t i c a 2014/30/EU.
Este producto cumple con todos los Requisitos de la Directiva y
se puede usar en Ambientes Clase A (Industriales). Se le ha
realizado una evaluación EMC completa y detallada, disponible bajo
la referencia UK Supply BH BC3150 2008.
El BC3150 cumple con la Directiva de Bajo Voltaje (2006 / 95 / EC) al
cumplir con los siguientes requisitos:
- EN 61010-1:2010 Requisitos de seguridad de equipos eléctricos
de medida, control y uso en laboratorio.
El BC3150 ha sido comprobado como controlador de TDS al
cumplir con la normativa:
- VdTÜV requisitos para dispositivos de control y limitadores de
TDS, Nivel de agua 100 (07.2010).
-
Listado UL - abierto.
Función
Todos los rangos y parámetros operativos se seleccionan usando
el software del menú.
La configuración se realiza usando las dos teclas inferiores.
Una vez configurada, el valor de TDS aparecerá en μS/cm (o ppm
si se selecciona).
Si la conductividad del agua supera el punto de consigna
programado, el valor de TDS aparecerá en el display alternando
con 'bld', y el relé de la válvula se activará hasta que la conductividad
sea inferior al 5% de la escala total (FS) por debajo del punto de
consigna.
Si la conductividad del agua supera el nivel de alarma, el valor de
TDS aparecerá en el display alternando con 'AL', y el relé de la
válvula se activará hasta que la conductividad sea inferior al 3% (FS)
por debajo del nivel de alarma.
Si el sistema está realizando una purga, el valor de TDS alternará
con 'Pur', y el relé de la válvula se activará hasta que la conductividad
sea inferior al 5% (FS) por debajo del punto de consigna.
Controlador de purga
BC3150
BC3150
Señales de Entrada
El BC3150 puede aceptar señales de sondas de conductividad
Spirax Sarco (CP10, CP30, o CP32).
También se puede conectar un sensor de temperatura Pt100 para
proporcionar una compensación de temperatura (2%/°C). Se recomienda
cuando la caldera con presiones variables, o para otras aplicaciones,
como monitorización de condensado o calderas de serpentín, en las
que la temperatura puede variar. Si no monta una Pt100, la unidad usa
una temperatura por defecto de 184°C (10 bar g).
Señales de Salida
Salida de pulsos - Para calderas pequeñas en las que la capacidad
de descarga de la válvula de purga es relativamente alta comparada
con el tamaño de la caldera, la purga pude ser seleccionada por
pulsos en vez de continua, la válvula abrirá durante 10 segundos y
cerrará durante 20 segundos. De esta manera se evita el riesgo de
que se dispare una alarma de nivel bajo.
Otras características
Para evitar cambios imprevistos, todos los parámetros de
configuración protegidos por contraseña.
El BC3150 puede comunicarse por infrarrojos con otros
controladores.
Está característica permite pasar los parámetros de este producto
(OEM) a un producto que tenga comunicaciones RS485
(usuario).
El BC3150 es siempre una unidad esclava IR – No requiere
configuración ni ajustes.
Posee una señal de salida 4 - 20 mA aislada de estándar, y se
puede usar para visualización remota del nivel de TDS o como
una señal de salida para un sistema de gestión computerizado.
© Copyright 2017
TI-P403-91
EMM Issue 6

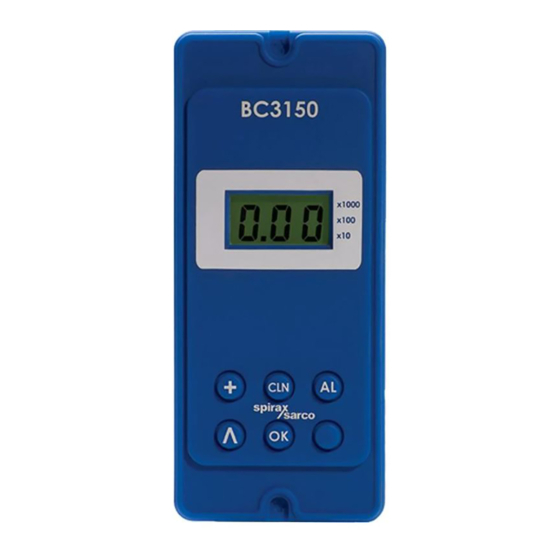

Tornillo
sujección
x1000
Pantalla LCD
x100
x10
AL
CLN
Teclado
OK
Tornillo
sujección
Página 1 de 4
