JUEGO DE CONECTOR DE COPIA (B328-03) PARA LA SERIE B140 30 de julio de 2004
[A]
[B]

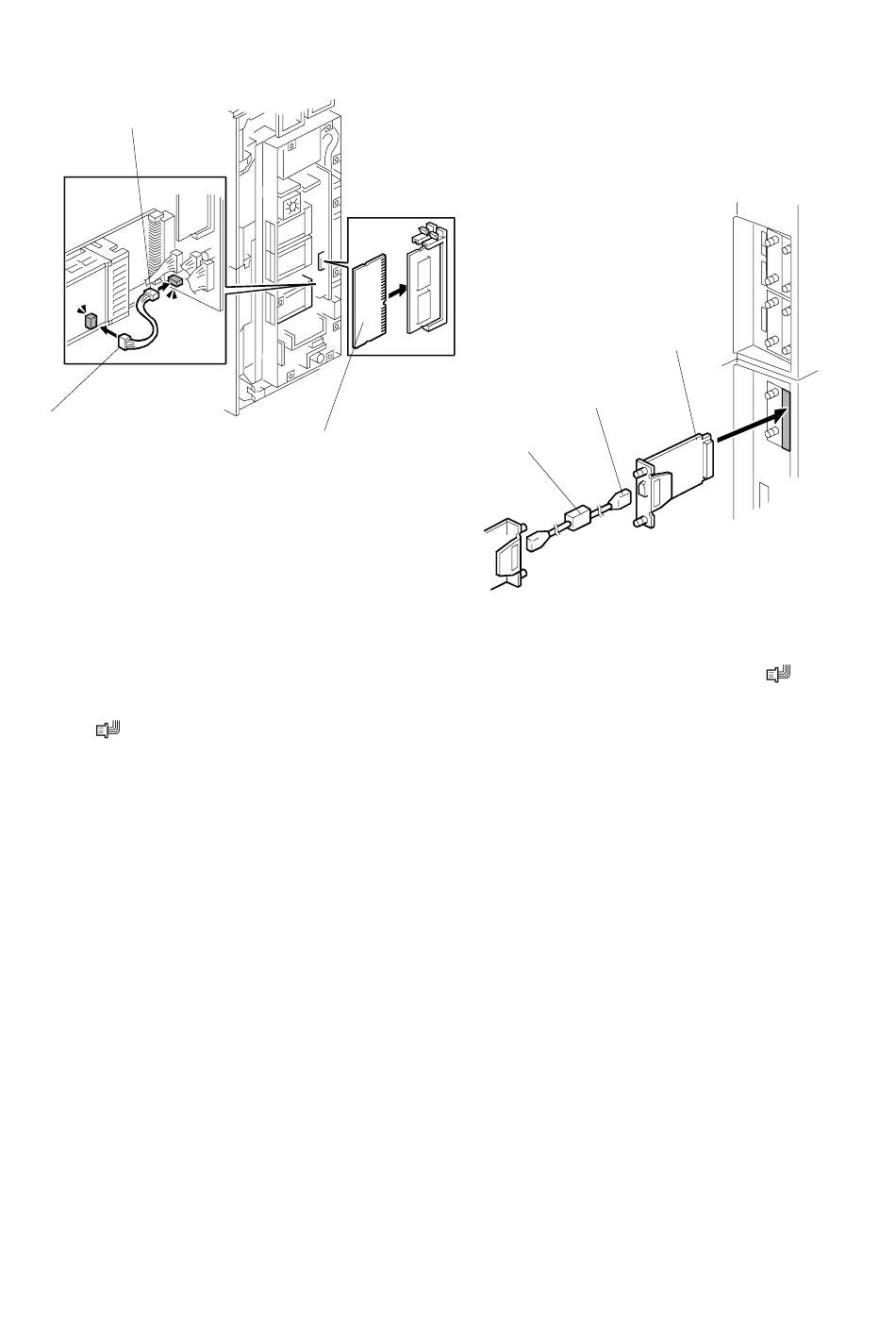

5. Conecte un extremo [A] del cableado de alimentación al circuito principal (
6. Conecte el otro extremo [B] del cableado de alimentación al circuito del conector
(
x 1).
7. Conecte la DIMM de 64 MB [C] al circuito principal.
NOTA: Este chip de memoria es un buffer de transferencia de datos.
8. Conecte el circuito del conector [D] a la ranura A2.
9. Conecte un extremo del cable del conector [E] al circuito del conector de copia.
10. Conecte el otro extremo del cable a la otra máquina.
- o bien -
Si la distancia entre las máquinas es mayor que 4,5 m (14,8 ft.), conecte los
cables a un concentrador de conectores [F].
B661I113.WMF
[C]
1-62
[D]
[E]
[F]
B659I112.WMF
x 1).
