3.4.8

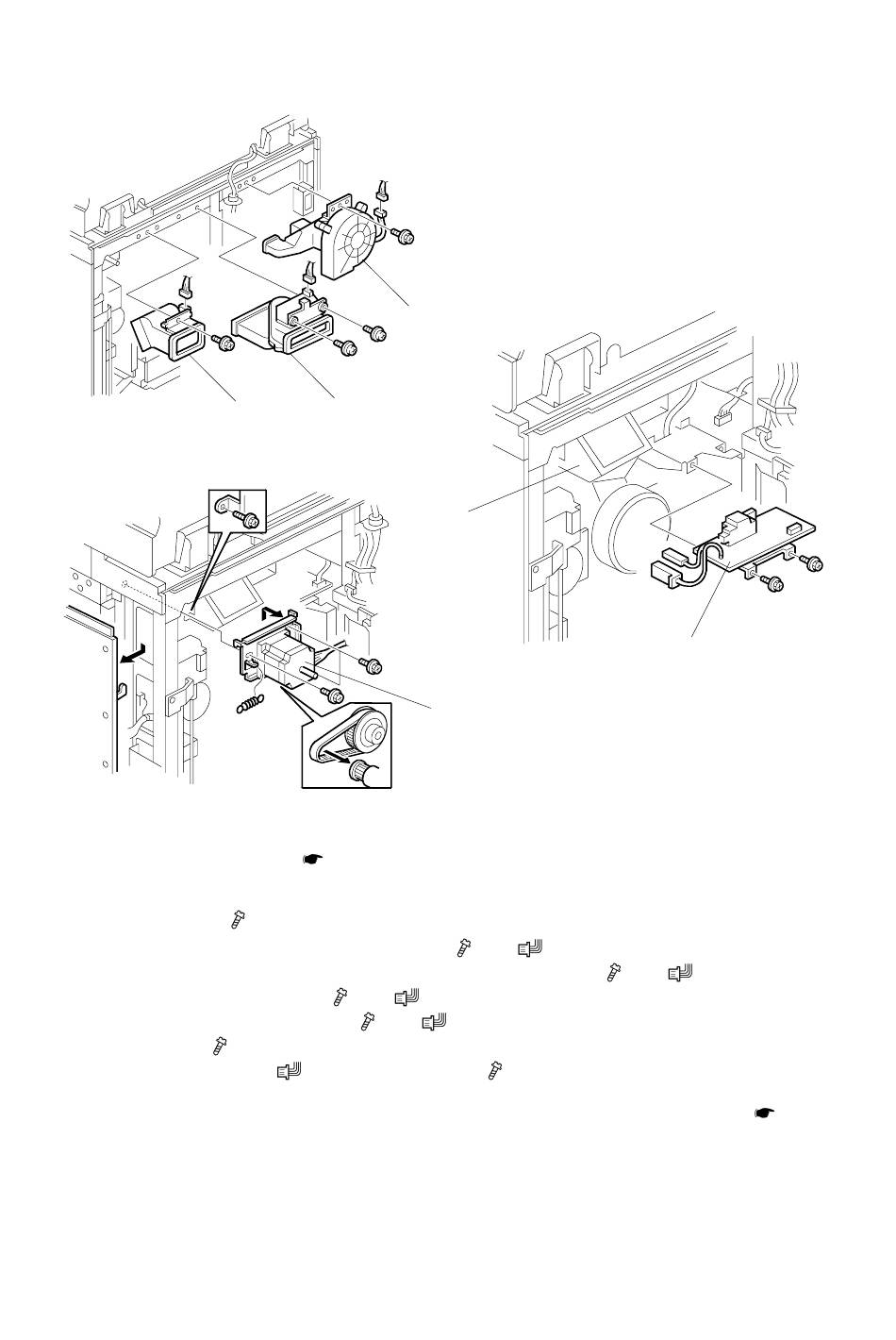

MOTOR DEL ESCÁNER
[C]
[B]
[A]
B140R915.WMF
[E]
[D]
B140R916.WMF
[F]
B140R917.WMF
Cubierta superior derecha (
3.3.3)
Puerta del panel del controlador/IPU
Volante de inercia (
x 3)
[A]: Ventilador de refrigeración del tambor ( x 1,
x 1)
[B]: Ventilador de refrigeración del transformador de carga ( x 2,
x 1)
[C]: Ventilador de extracción ( x 1,
x 1)
[D]: Transformador de revelado ( x 2,
x 3).
[E]: Ventilación ( x 2)
[F]: Motor del escáner (
x 1, cableados x 2,
x 3, 1 correa dentada x 1)
Vuelva a montar el escáner y realice los ajustes del escáner y la impresora. (
3.14)
