30 de julio de 2004

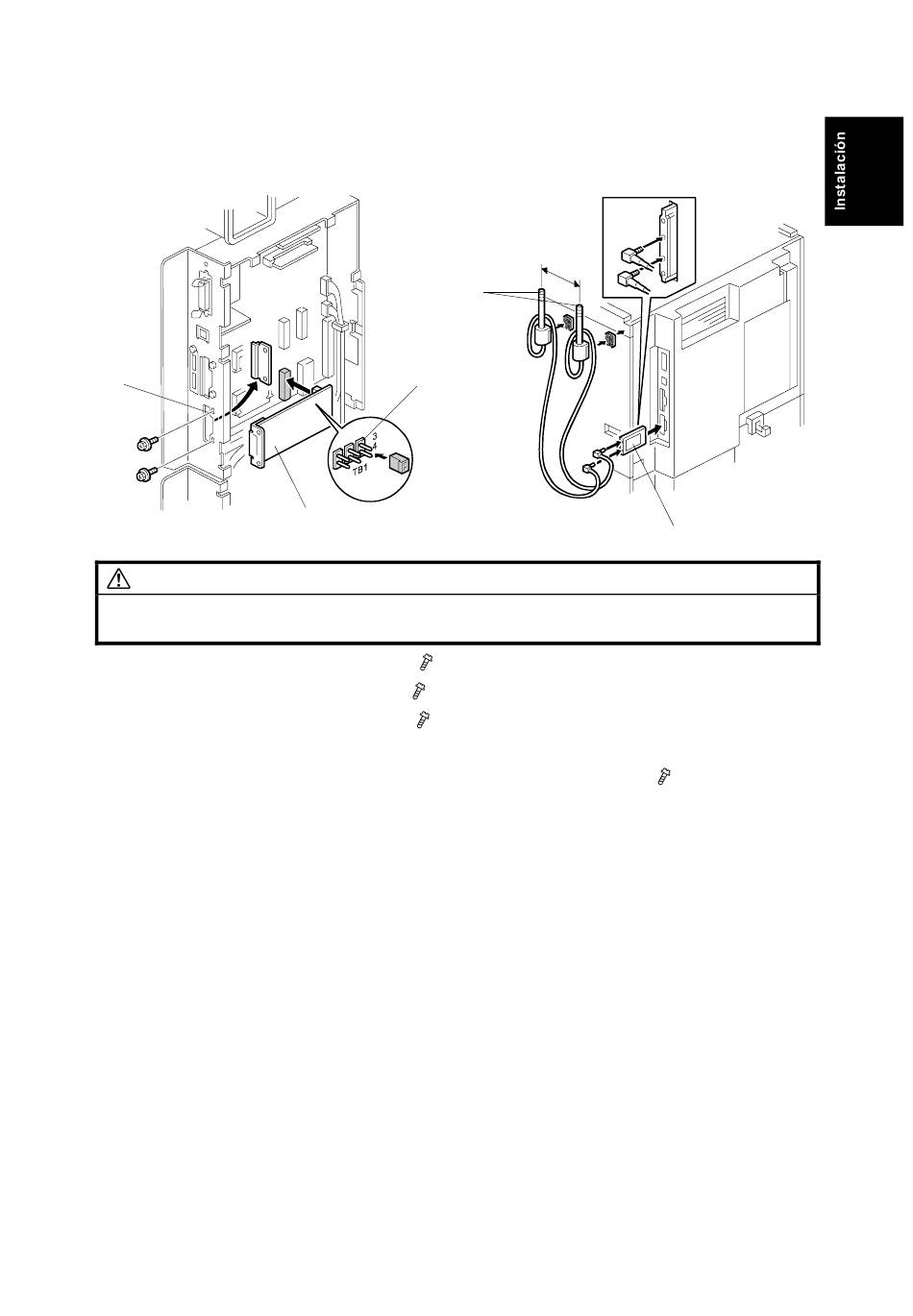

Procedimiento de instalación
[A]
PRECAUCIÓN
Desconecte la máquina y desenchúfela antes de comenzar el siguiente
procedimiento.
1. Retire la cubierta superior trasera (
2. Retire la cubierta del controlador (
3. Retire la cubierta de la ranura [A] (
4. Introduzca el circuito de LAN inalámbrica [B] en la ranura 1 del PCI.
5. Coloque la tapa de la ranura en el circuito de LAN inalámbrica (
6. Coloque el puente [C] entre los pins 3 y 4 del circuito de LAN inalámbrica.
7. Introduzca la tarjeta de circuito impreso de la LAN [D] en el circuito de LAN
inalámbrica.
8. Conecte las antenas. Utilice la cinta adhesiva de doble cara para fijar las antenas
[E] en el lateral de la máquina.
NOTA: 1) Coloque las antenas a una distancia de 40~60 mm (1,5~2,5").
2) Sitúelas donde no se muevan ni dañen al abrir o cerrar la puerta de la
máquina.
3) Coloque la antena en una zona libre de interferencias de equipos eléctricos
que generen campos electromagnéticos fuertes.
4) Quite siempre la antena antes de mover la máquina.
5) Si la recepción no es buena, mueva la máquina y la antena a un lugar más
cercano al punto de acceso.
9. Imprima una lista de ajustes del sistema y confirme que la máquina reconoce
correctamente el interface.
[E]
[C]
[B]
B064I206.WMF
x 2).
x 9).
x 2).
1-95
OPCIONES DE MFP: SERIE B064
40 ~ 60 mm
[D]
x 2).
B064I207.WMF
