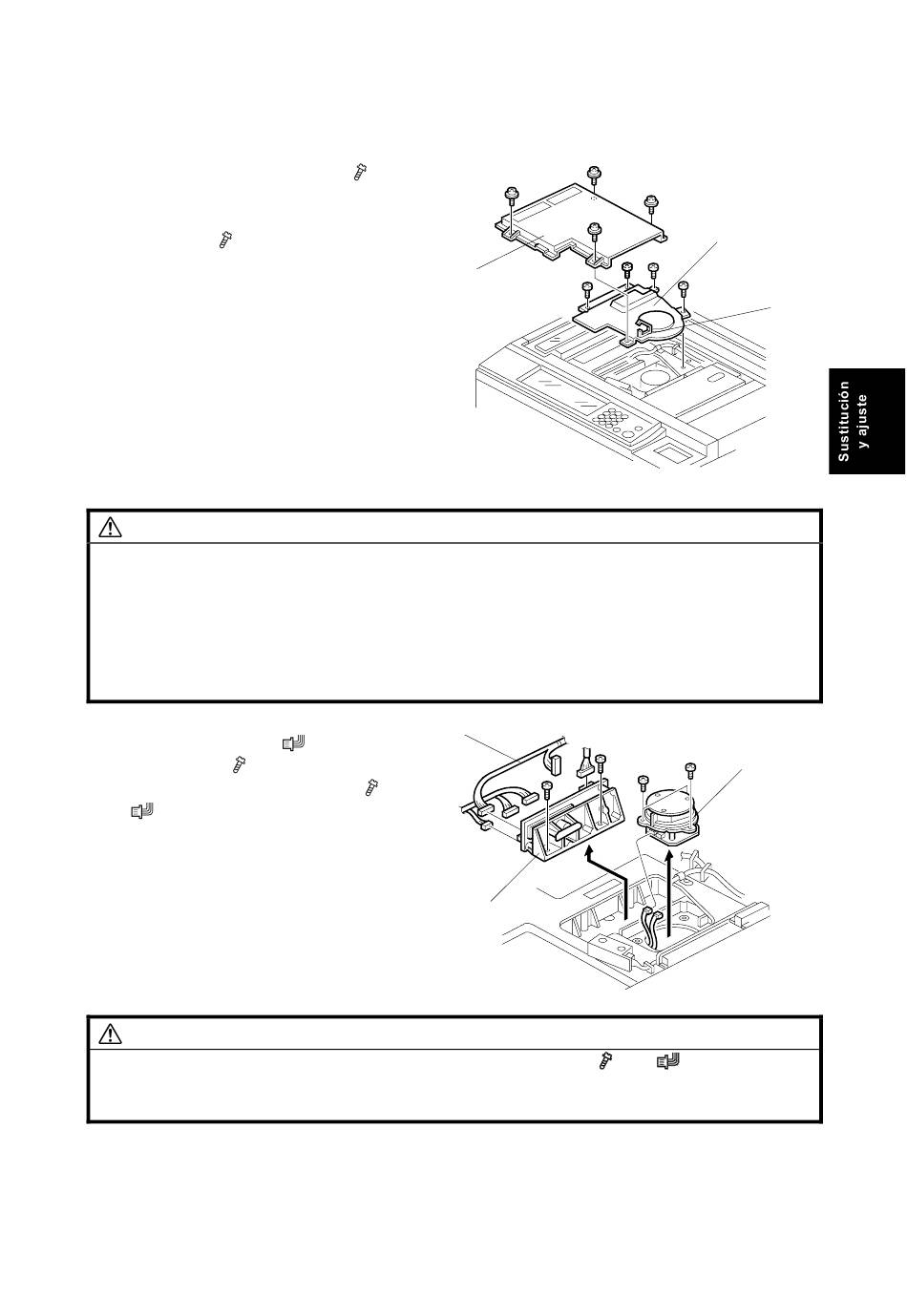

UNIDAD LD Y MOTOR DEL ESPEJO POLIGONAL
[A]: Cubierta de la unidad LD ( x 4)
[B]: Conector de cables
[C]: Cubierta del motor del espejo
poligonal (
x 4)
PRECAUCIÓN
• Una descarga estática accidental podría dañar el LDB (circuito de diodo láser).
Toque una superficie metálica para descargar sus manos de la electricidad
estática.
• El motor del espejo poligonal gira a una velocidad muy alta y continúa girando
después de desconectar la máquina. Para no dañar el motor, nunca quite el motor
del espejo poligonal hasta tres minutos después de desconectar la alimentación
principal y desenchufar la clavija de alimentación.
[D]: Conectores LDB (
[E]: Unidad LD ( x 2).
[F]: Motor del espejo poligonal ( x 3,
x 2)
• Para instalar la nueva unidad LD o el
motor del espejo poligonal, siga este
procedimiento en orden inverso.
PRECAUCIÓN
Antes de fijar el motor del espejo poligonal en su sitio (
asegúrese de que el panel de cristal del orificio del láser queda a la derecha
(orientado hacia los espejos del trayecto óptico).
[A]
[D]
x 6)
[E]
3-27
UNIDAD LÁSER
[C]
[B]
B140R929.WMF
[F]
B140R930.WMF
x 3,
x 2),
