ESCÁNER 30 de julio de 2004
3.4.4

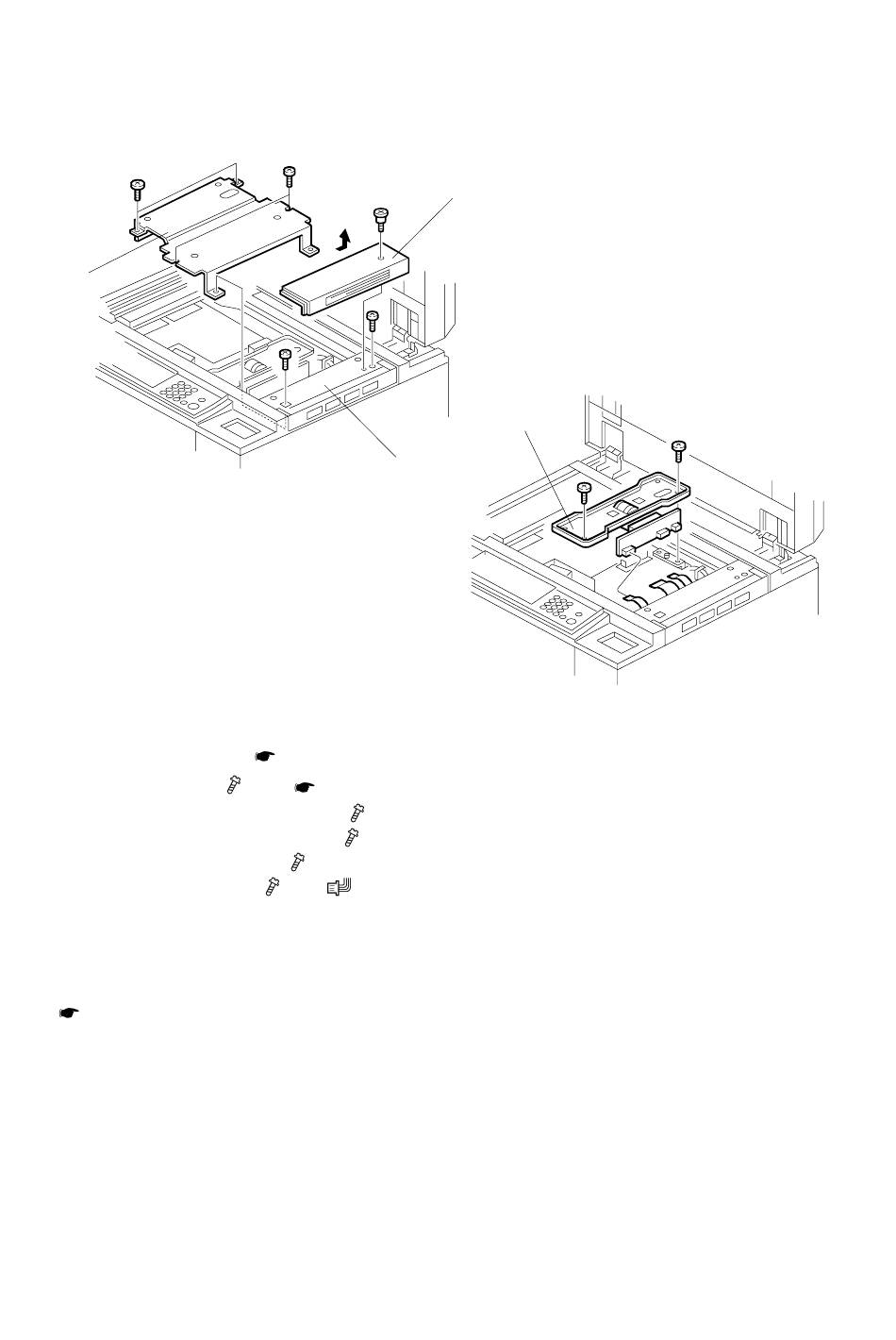

BLOQUE DE LA LENTE

[A]
[C]
[D]
[B]
B140R910.WMF
B140R911.WMF
Cristal de exposición ( 3.4.2)
Panel de mandos ( x 1) ( 3.3.1)
[A]: Cubierta superior derecha ( x 1)
[B]: Soporte superior derecho ( x 2)
[C]: Cubierta de la lente ( x 2)
[D]: Bloque de lentes ( x 2, x 3)
NOTA: para no dañar el bloque de la lente, no lo deje nunca sobre el lateral del
circuito impreso (PCB); déjelo con el PCB hacia arriba.
Vuelva a montar la máquina y realice los ajustes del escáner y la impresora.
( 3.14)
