Cubiertas Traseras - LANIER/RICOH/SAVIN B064 Serie Manual De Servicio

30 de julio de 2004
3.3.5

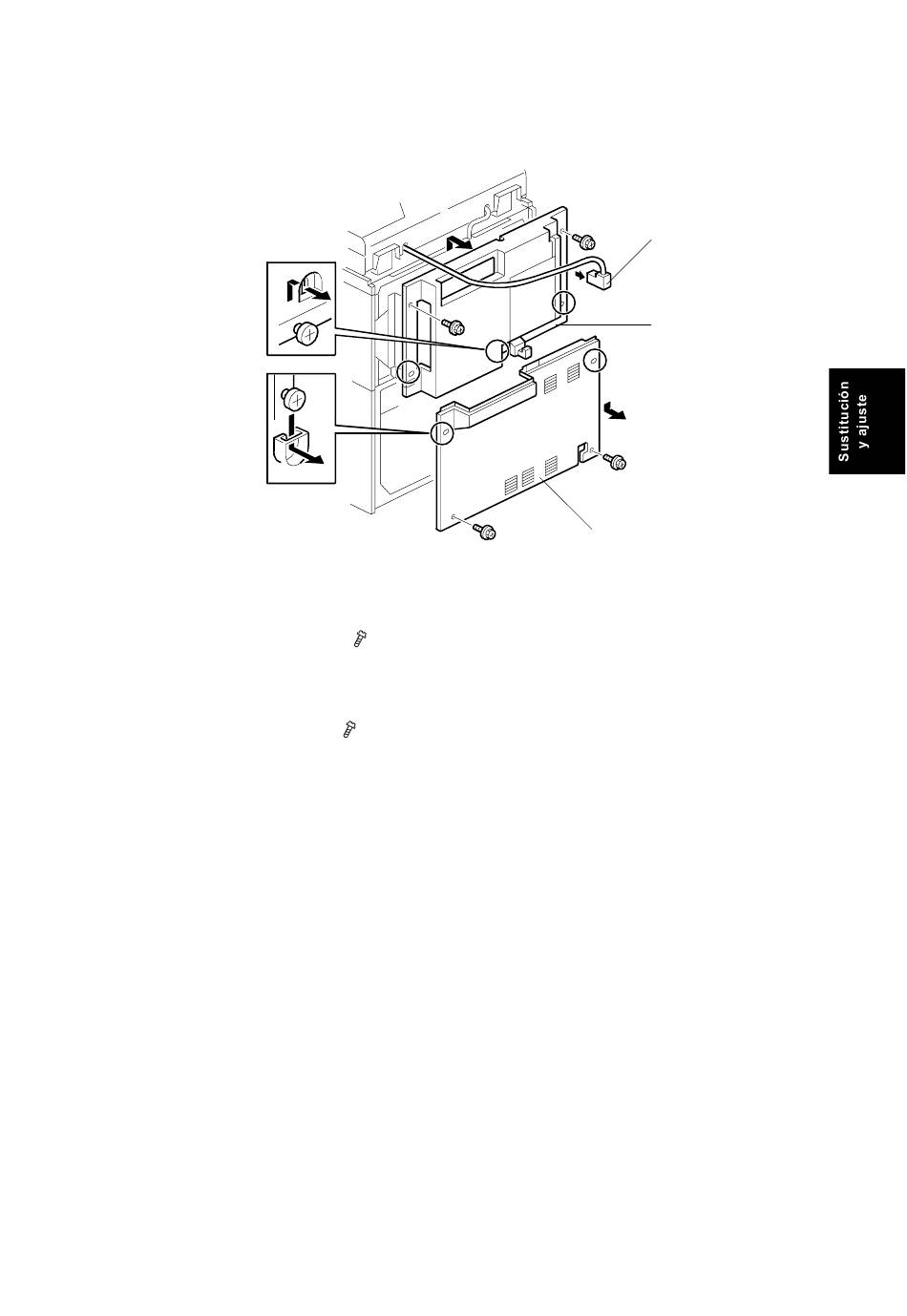

CUBIERTAS TRASERAS

[A]: Desconecte la clavija del ADF.
[B]: Cubierta trasera superior ( x 3)
• Deslícela hacia abajo para retirarla.
• Cuando vuelva a colocarla, antes de apretar los tornillos asegúrese de que los
salientes de la cubierta encajan en los tornillos escalonado.
[C]: Cubierta inferior trasera (
• Cuando vuelva a colocarla, antes de apretar los tornillos asegúrese de que los
salientes de la cubierta encajan en los tornillos escalonado.
PANEL DE MANDOS Y CUBIERTAS EXTERIORES
x 2)
3-9
[A]
[B]
[C]
B140R904.WMF
