3.9 Esquemas de conexiones

3.9.1 Conexión al suministro eléctrico (versiones con enchufe de conexión)
RCD

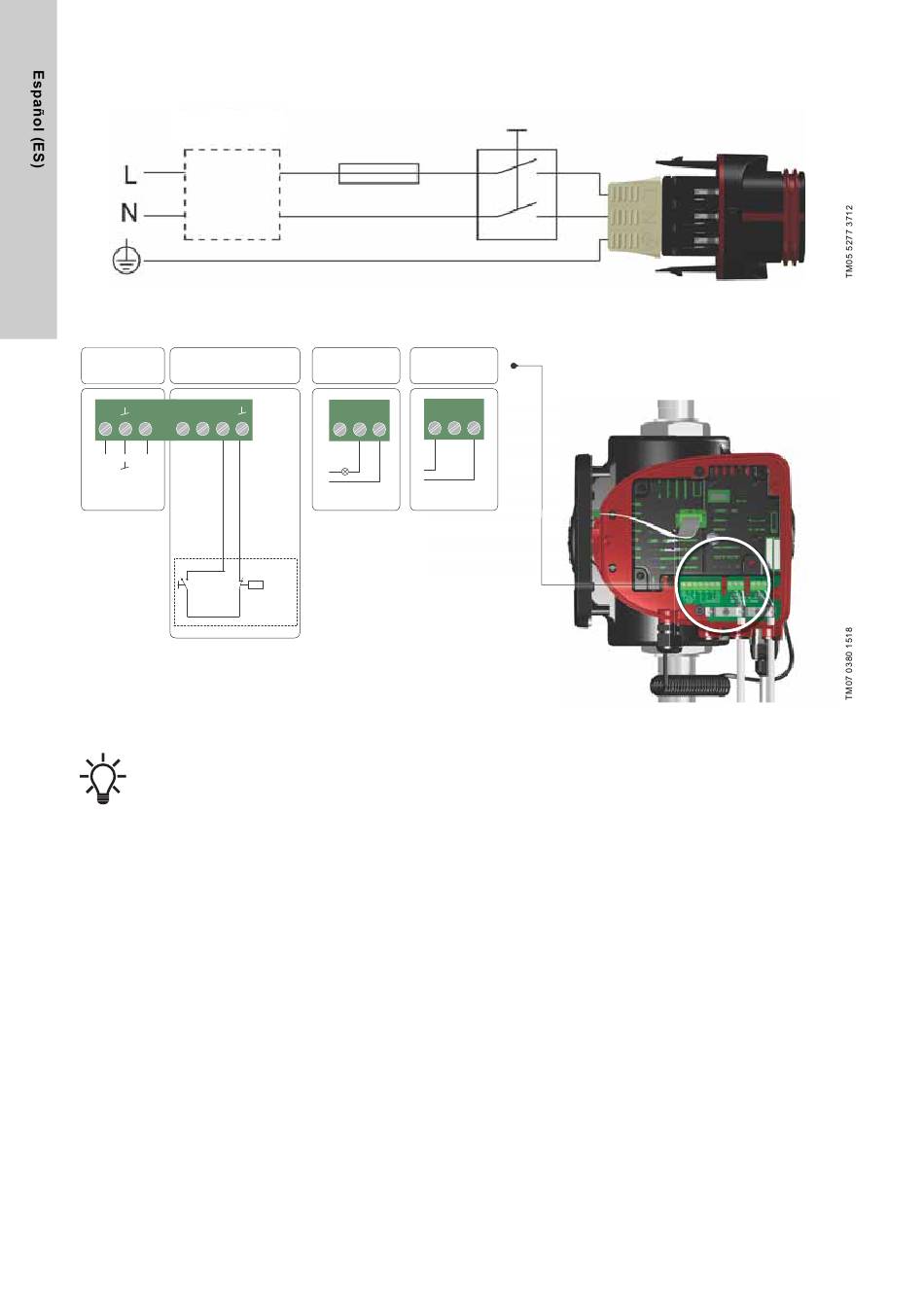

Fig. 11 Ejemplo de un motor conectado mediante enchufe con interruptor principal, fusible de reserva y protección adicional
3.9.2 Conexión a controladores externos (versiones con enchufe de conexión)
Entrada analó- Entrada digital
gica
24V IN M M S/S
A I
V c.c. Señal
Sensor
Arranque/
parada
Fig. 12 Ejemplo de conexiones en la caja de control para versiones con enchufe de conexión
Use las salidas C y NC para indicar fallos; de este
modo, se habilitarán las conexiones en serie de más
relés, así como la detección de defectos del cable de
señal.
Los terminales de conexión de las versiones con enchufe (fig. 12)
son diferentes de los de las versiones con terminales (fig. 13); no
obstante, todos ellos ofrecen las mismas funciones y opciones de
conexión.
10
Fusible
Relé 1
NC NO C
Funcionamiento
Temporizador de
encendido/apagado
Interruptor externo
Relé 2
NC NO C
Alarma
