Ajuste De La Convergencia De Las Ruedas; Delanteras - Toro Multi Pro 1750 Manual Del Operador

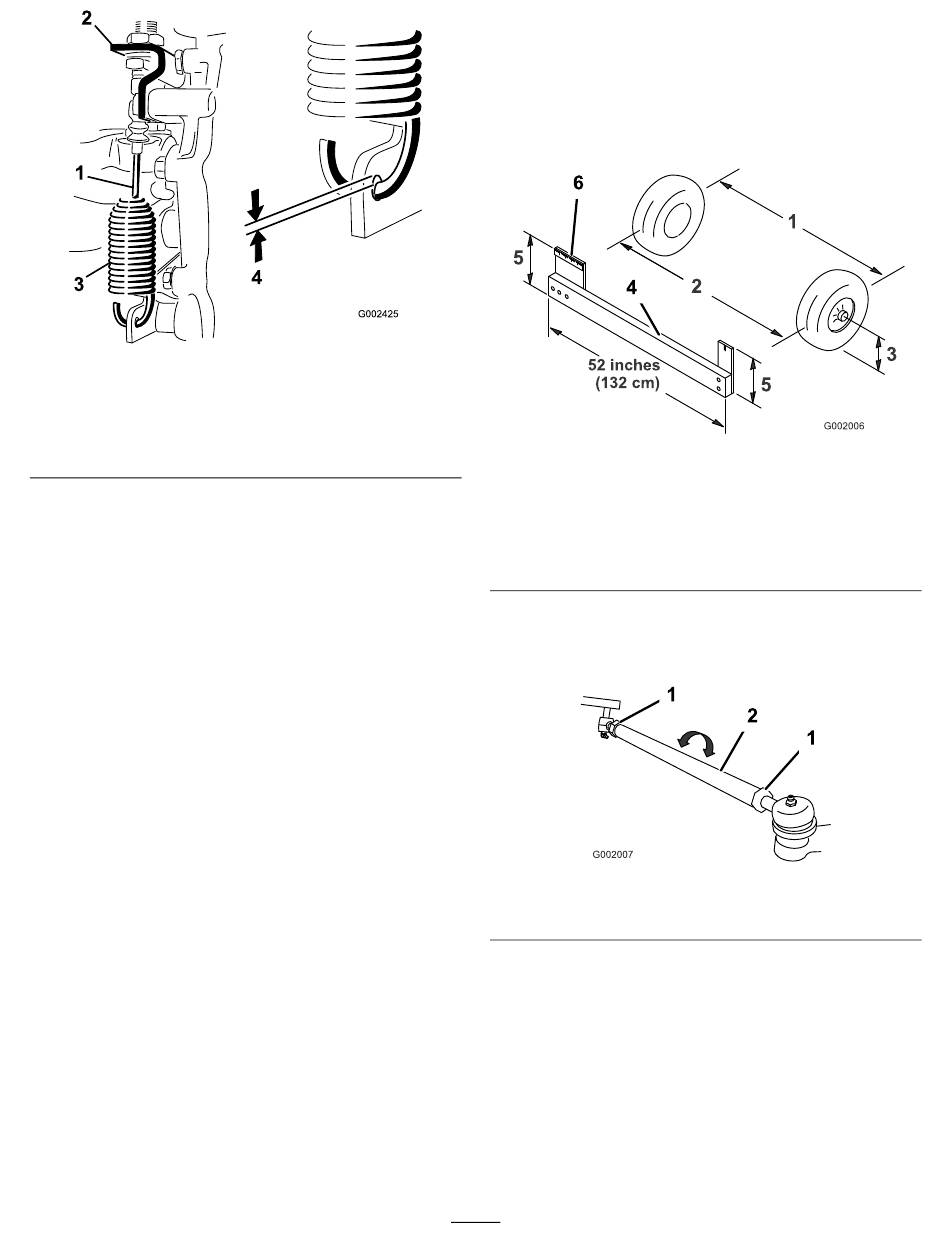

Figura 49
1. Cable del bloqueo del
diferencial
2. Brazo del transeje
3. Ajuste las contratuercas para obtener una
distancia de 0.25 mm – 1.5 mm (0.01" – 0.06")
entre el gancho del muelle y el diámetro exterior
del orificio de la palanca del transeje.
4. Apriete las contratuercas cuando termine.
Ajuste de la convergencia
de las ruedas delanteras
Intervalo de mantenimiento: Cada 100 horas/Cada
año (lo que ocurra primero)
La convergencia debe ser de 0 mm – 6 mm (0" – ¼").
1. Llene el depósito con aproximadamente 331 L
(87.5 galones US) de agua.
2. Compruebe la presión de los neumáticos e
ínflelos si es necesario; consulte
de la presión de aire de los neumáticos (página
21).
3. Conduzca el fumigador hacia adelante y hacia
atrás unas cuantas veces para relajar los brazos
en A, luego condúzcalo al menos 3 m (10') hacia
adelante.
4. Mida la distancia entre los neumáticos
delanteros a la altura del eje, en la parte
delantera y trasera de las ruedas
Nota:
Necesitará utilizar una plantilla o un
calibrador de alineación para medir la parte
trasera de las ruedas delanteras a la altura
del eje. Utilice la misma plantilla o el mismo
g002425
3. Muelle
4. Distancia de 0.25–1.5 mm
(0.01"–0.06")
Comprobación
(Figura 50).
calibrador de alineación para medir con
precisión la parte delantera de las ruedas
delanteras a la altura del eje
La distancia entre la parte delantera de los
neumáticos debe ser de 0 mm – 6 mm (0" –
¼") menos que entre la parte trasera de los
neumáticos delanteros.
1. Línea central de los
neumáticos – detrás
2. Línea central de los
neumáticos – delante
3. Línea central del eje
5. Si la distancia no está dentro del intervalo
especificado, afloje las contratuercas en ambos
extremos de las bielas
1. Contratuerca
6. Gire ambas bielas para mover la parte delantera
del neumático hacia dentro o hacia fuera.
Nota:
Las bielas tienen la misma longitud.
7. Apriete las contratuercas de las bielas cuando
el ajuste sea correcto.
8. Asegúrese de que el volante tiene un recorrido
completo en ambas direcciones.
57
(Figura 50).
Figura 50
4. Plantilla
5. Distancia a la línea central
del eje
6. Regla de 15 cm (6")
(Figura 51).
Figura 51
2. Biela
g002006
g002007
