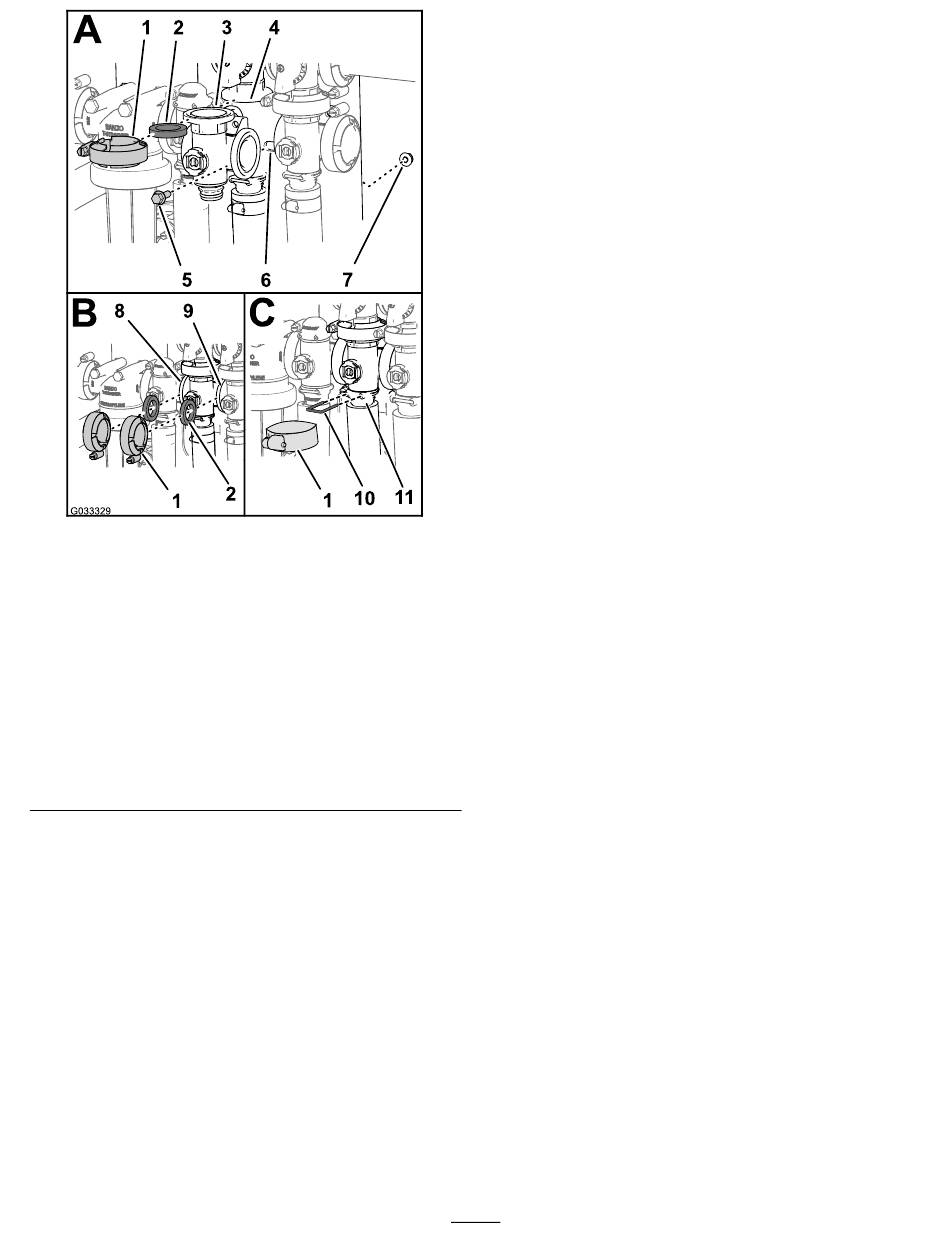

Figura 81
1. Abrazadera de brida
2. Junta
3. Distribuidor (válvula de
agitación)
4. Brida (distribuidor –
válvula de desvío de
agitación)
5. Perno con arandela
prensada
6. Soporte de la válvula
2. Monte la válvula de desvío de agitación, la junta
y el distribuidor de la válvula de agitación con
una abrazadera apretada a mano
3. Alinee una junta entre las bridas del distribuidor
de la válvula de control de caudal y el distribuidor
de la válvula de agitación
4. Monte la junta y el distribuidor de la válvula de
agitación con una abrazadera apretada a mano
(Figura 81B).
5. Alinee una junta entre las bridas del distribuidor
de la válvula de agitación y la válvula maestra
(Figura 81B).
6. Monte el distribuidor de la válvula de agitación,
la junta y la válvula maestra con una abrazadera
apretada a mano (Figura
7. Contratuerca con arandela
prensada
8. Brida (válvula de control
de caudal)
9. Brida (válvula maestra)
10. Horquilla de retención
11. Alojamiento (conector de
salida)
(Figura 81A).
(Figura 81B).
81B).
7. Monte el distribuidor de la válvula de agitación
y el alojamiento con una abrazadera apretada
a mano (Figura
8. Sujete el conector de extremo al conector de
salida insertando una horquilla de retención en
el alojamiento del conector de salida
81C).
9. Monte la válvula de agitación en el soporte de
la válvula con el perno con arandela prensada
y la contratuerca con arandela prensada que
retiró en el paso
de agitación (página
y la tuerca a 1017 – 1243 N∙cm (90 – 110
pulgadas-libra).
10. Si aflojó las fijaciones de montaje de la válvula
maestra, apriete el perno y la tuerca a 1978 –
2542 N∙cm (175 – 225 pulgadas-libra).
Instalación del distribuidor de la
válvula maestra
1. Alinee la brida del distribuidor de la válvula
maestra, una junta y la brida de la válvula
maestra de desvío de las secciones
g033329
82A).
74
81C).
(Figura
3 de Retirada del distribuidor
67), y apriete el perno
