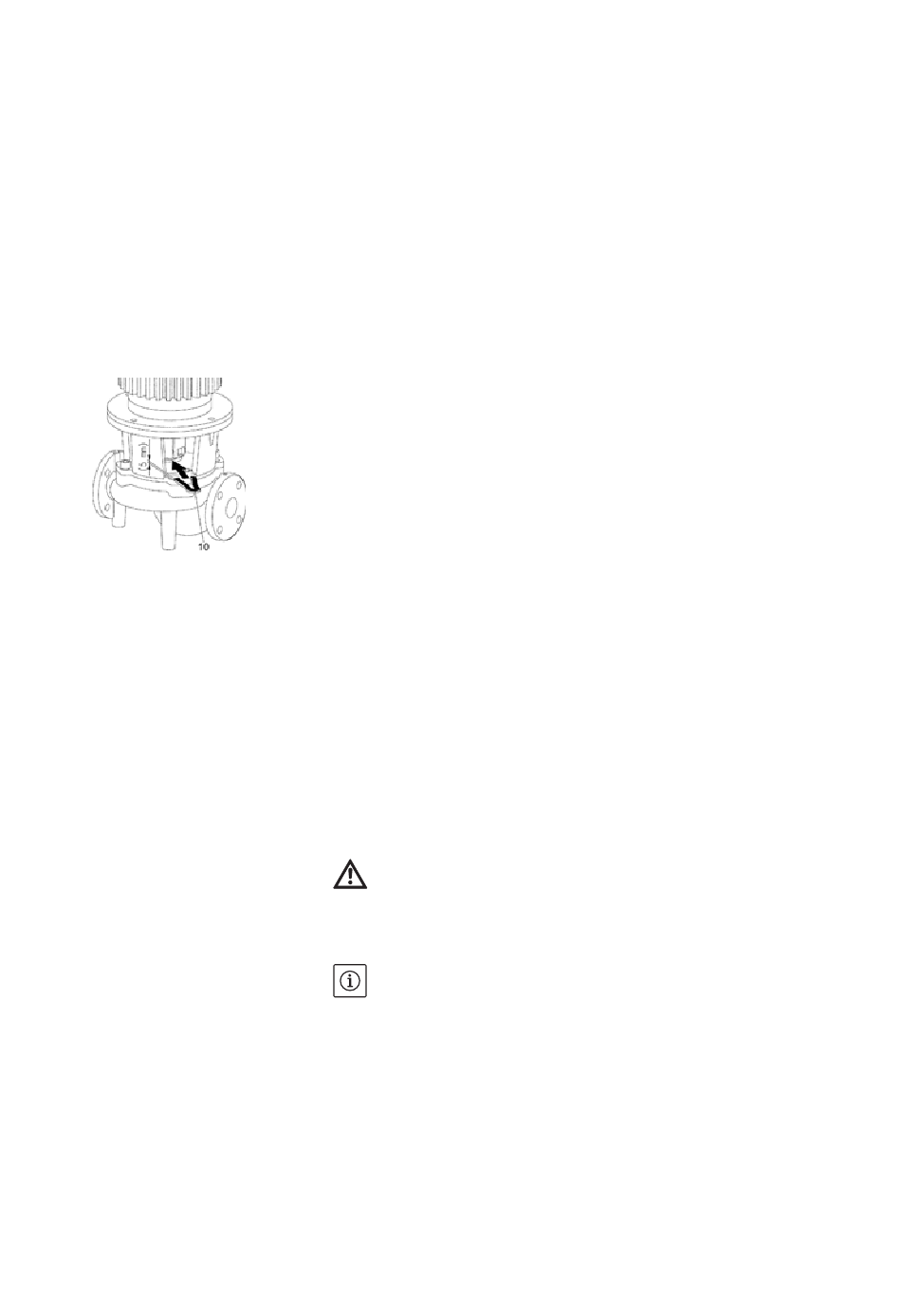

Fig. 15: Colocación de la horquilla de montaje
9.2.2 Sustitución del motor
Instrucciones de instalación y funcionamiento Wilo-IL/-DL/-BL
• Premonte los casquillos del acoplamiento con las arandelas separado-
ras intercaladas en el eje de la bomba e introduzca cuidadosamente
la unidad premontada de los ejes del acoplamiento en la linterna.
• Coloque el nuevo cierre mecánico en el eje. Como lubricante se puede
utilizar un producto lavavajillas de uso corriente.
• Monte el rodete con la arandela y la tuerca. Para ello fije por contra-
tuerca en el diámetro exterior del rodete. Evite que el cierre mecánico
resulte dañado por ladeo.
• Introduzca la unidad de la linterna premontada con cuidado en la car-
casa de la bomba y atorníllela. Al hacerlo, sujete las partes en rotación
por el acoplamiento para evitar dañar el cierre mecánico.
• Suelte ligeramente los tornillos del acoplamiento y abra un poco el
acoplamiento premontado.
• Monte el motor con un mecanismo de elevación apropiado y atornille
la conexión linterna-motor (y el anillo adaptador en el caso de la
bomba BL).
• Inserte la horquilla de montaje (Fig. 15, pos. 10) entre la linterna y
el acoplamiento. La horquilla de montaje debe quedar ajustada
sin holgura.
• Apriete ligeramente los tornillos del acoplamiento (Fig. 1/2/3,
pos. 1.41) hasta que los semicasquillos del acoplamiento toquen las
arandelas separadoras. A continuación atornille el acoplamiento uni-
formemente. Así se ajusta automáticamente mediante la horquilla de
montaje la distancia prescrita de 5 mm entre la linterna y el acopla-
miento.
• Desmonte la horquilla de montaje.
• Monte la protección del acoplamiento.
• Conecte el motor o los cables de alimentación eléctrica.
Los cojinetes del motor no precisan mantenimiento. Los ruidos pro-
ducidos por los cojinetes y las vibraciones anormales se deben al des-
gaste de los cojinetes. En ese caso, es necesario sustituir el cojinete
o el motor. El cambio del accionamiento sólo debe realizarlo el servicio
técnico de Wilo.
• Desconecte la instalación y asegúrela de posibles conexiones invo-
luntarias.
• Cierre las válvulas de cierre situadas delante y detrás de la bomba.
• Despresurice la bomba abriendo el tornillo de purga (Fig. 1/2/3,
pos. 1.31).
¡PELIGRO! ¡Peligro de quemaduras!
Debido a la elevada temperatura del fluido, existe peligro de que-
maduras.
• En caso de temperatura elevada del fluido, déjelo enfriar antes
de comenzar cualquier trabajo.
INDICACIÓN
• Al apretar las conexiones roscadas durante los trabajos descritos a
continuación, tenga en cuenta el par de apriete prescrito para el tipo
de rosca (véase el apartado "Pares de apriete de los tornillos" en
la página 18).
• Retire los cables de conexión del motor.
• Desmonte la protección del acoplamiento (Fig. 1/2/3, pos. 1.32).
• Desmonte el acoplamiento (Fig. 1/2/3, pos. 1.5).
• Afloje los tornillos de fijación (Fig. 1/2/3, pos. 5) de la brida del motor
y levante el accionamiento de la bomba con un mecanismo de eleva-
ción apropiado. En las bombas BL también se separa el anillo adapta-
dor (Fig. 3, pos. 8).
