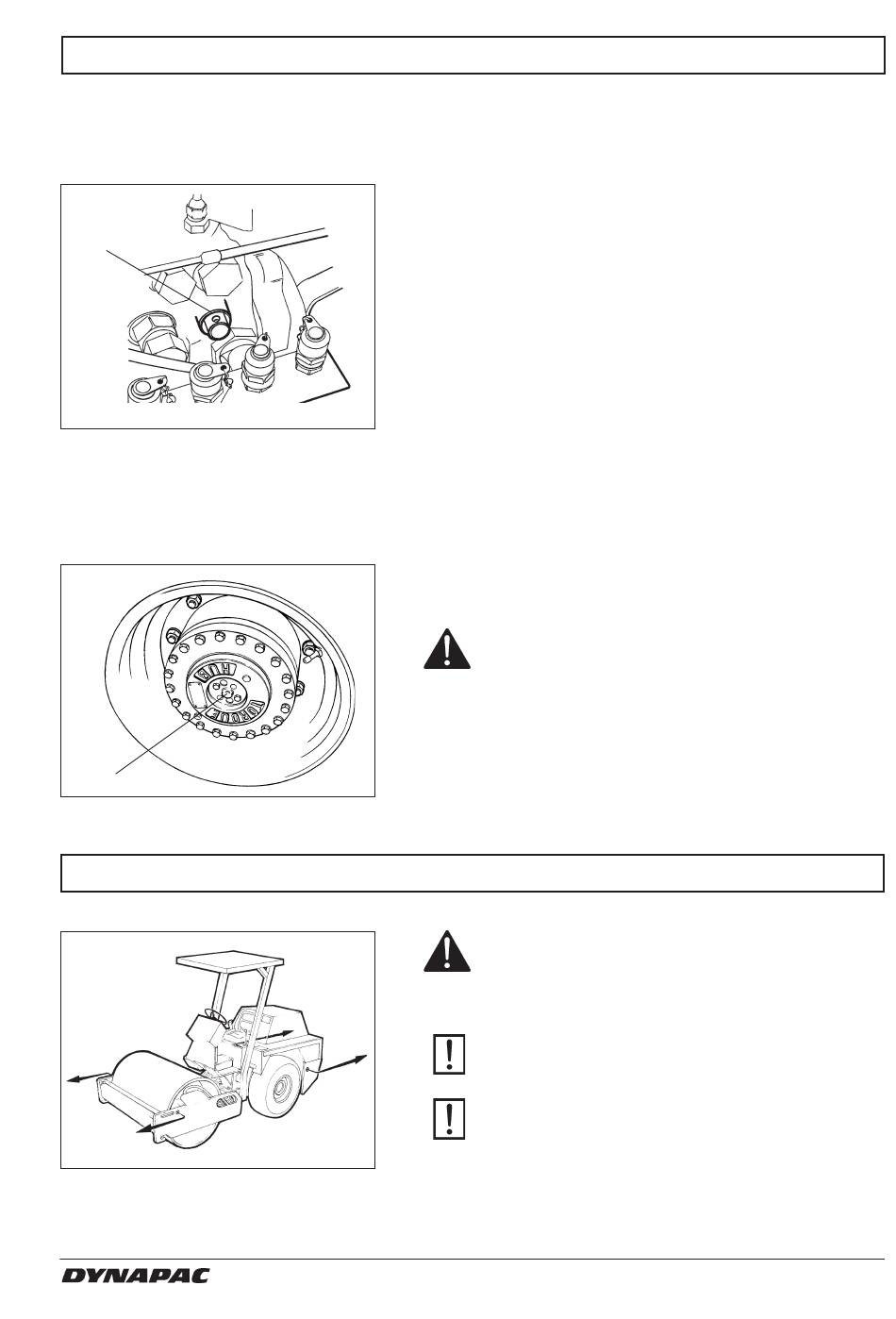

INSTRUCCIONES DE REMOLQUE
Alternativa 1
Remolque en distancias cortas
con el motor en marcha
2
Fig. 26 Bomba de accionamiento
2. Tornillo de liberación (rojo)
Alternativa 2
Remolque en distancias cortas
si no funciona el motor
1
Fig. 27 Cubo de rueda
1. Arandela de liberación
REMOLCADO/GRÚA
Remolcado del rodillo
Fig. 28 Remolque
CA121/141 O121ES4
Abrir la válvula bypass del lado derecho de la bomba
de accionamiento, girando el tornillo de liberación rojo
(2) dos vueltas a izquierdas.
Poner en marcha el motor y dejarlo en ralentí.
Ahora el rodillo puede remolcarse y manejarse si el
sistema de dirección está en condiciones de
funcionamiento.
La máquina puede moverse hasta 300 metros, con las
dos alternativas siguientes.
Presionar el botón de parada de emergen-
cia para que se pare el motor diesel. Blo-
quear los rodillos con calzos para impedir
que la máquina se mueva.
Quitar las arandelas de liberación (1) de ambos cubos
de rueda y del eje del cilindro. Dar la vuelta a las
arandelas y atornillarlas con los resaltes hacia adentro.
Para el remolque/grúa del rodillo hay que
contrafrenar el rodillo (usar siempre barra
de remolque), puesto que la máquina no
tiene capacidad frenante.
El rodillo debe remolcarse despacio (máximo 3
km/h) y sólo un tramo corto (máximo 300 m).
Para remolcar/grúa, debe acoplarse el
dispositivo de remolque en ambos agujeros de
izada. Las fuerzas de tracción deben actuar
longitudinalmente sobre la máquina, como en la
figura. Fuerza de tracción máxima total, 80 kN.
Restablecer las medidas de remolque anteriores.
