Αποσύνδεση Καλωδίων; Στερέωση Καλωδίων - Porsche Mobile Charger Connect Manual De Instrucciones

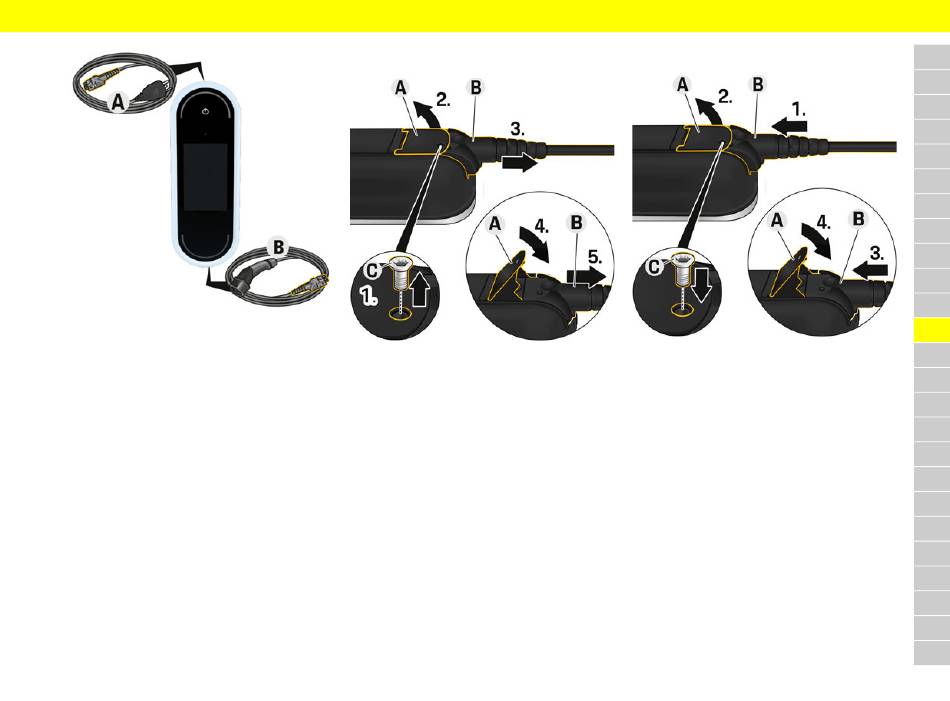

Εικ. 2: Συνδέσεις στη μονάδα ελέγχου
Το καλώδιο τροφοδοσίας A μπορεί να αφαιρεθεί και
να τοποθετηθεί στο πάνω μέρος της μονάδας
ελέγχου.
Το καλώδιο οχήματος Β μπορεί να αφαιρεθεί και να
τοποθετηθεί στο κάτω μέρος της μονάδας ελέγχου.
Αντικατάσταση καλωδίων τροφοδοσίας και καλωδίων οχήματος
Αποσύνδεση καλωδίων
Εικ. 3: Αποσύνδεση καλωδίων
b Η φόρτιση της μπαταρίας υψηλής τάσης έχει
ολοκληρωθεί και ο ρευματολήπτης του οχήματος
έχει αφαιρεθεί από την υποδοχή φόρτισης του
οχήματος.
b Ο ρευματολήπτης έχει αποσυνδεθεί από τον
ρευματοδότη.
1. Αφαιρέστε τη βίδα C με κατάλληλο εργαλείο.
2. Ανασηκώστε τον μοχλό A.
3. Τραβήξτε τον ρευματολήπτη B προς τα έξω, έως
ότου αισθανθείτε αρχική αντίσταση.
4. Κλείστε τον μοχλό A.
5. Τραβήξτε τον ρευματολήπτη B εντελώς προς τα
έξω.
Στερέωση καλωδίων
Εικ. 4: Στερέωση καλωδίων και ρευματοληπτών
b Ο μοχλός A είναι κλειστός.
1. Τοποθετήστε τον ρευματολήπτη B στη μονάδα
ελέγχου, έως ότου αισθανθείτε αρχική
αντίσταση.
2. Ανασηκώστε τον μοχλό A.
3. Σπρώξτε προσεκτικά τον ρευματολήπτη B προς
τα μέσα.
4. Κλείστε τον μοχλό A.
5. Στερεώστε το βύσμα B στη μονάδα ελέγχου,
χρησιμοποιώντας τη βίδα C.
