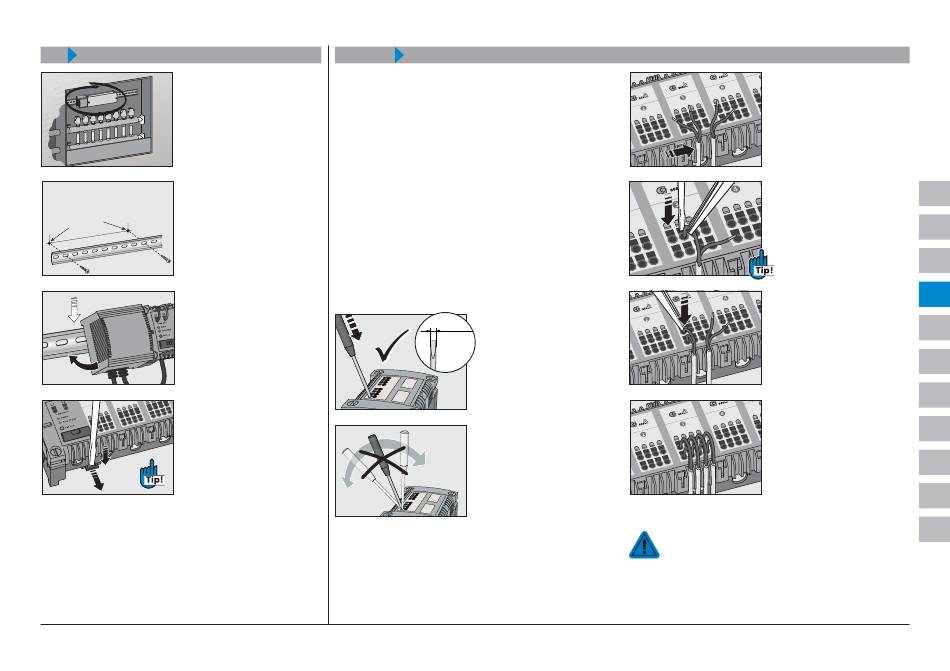

Disposizioni di montaggio
Montaggio sulla guida
Ø 2 ,5 m m
1
2
Collegamento degli attuatori
Dopo il montaggio degli attuatori sulle valove nel cir-
cuito di distribuzione del calore (vedi comdandi per le
disposizioni del montaggio), vengono connessi come
segue alla base radio.
Allacciamenti a spina/a morsetto
Per gli allacciamenti a morsetto/a spina possono essere
utilizzate le seguenti sezioni trasversali:
Conduttore massiccio: 0,5 – 1,5 mm²
Conduttore flessibile: 1,0 – 1,5 mm²
Per una connessione regolare le estremità dei condut-
tori di 10 mm devono essere isolate.
I conduttori del motore possono essere utilizzati insie-
me ai capicorda montati dal fabbricante.
<3 mm
41
AB 4071-6 / AB 4071-12
Spingere i conduttori del
motore nel serracavo
In presenza di conduttori
flessibili aprire il dispo-
sitivo di fissaggio con
un cacciavite e inserire il
conduttore.
Per ogni zona di riscal-
damento possono essere
collegati al massimo 4 at-
tuatori in caso di base per
6 ambienti e al massimo 2
attuatori in caso di base
per 12 ambienti.
Possono essere collegati massimo 13 attuato-
ri alla base radio. Per Canale possono essere
collegati 4 (2) attuatori. Tuttavia possono essere pro-
grammate diverse zone di riscaldamento tramite un
radiotrasmettitore.
