Vista general de las conexiones de
los dispositivos
Conexiones de los dispositivos superiores

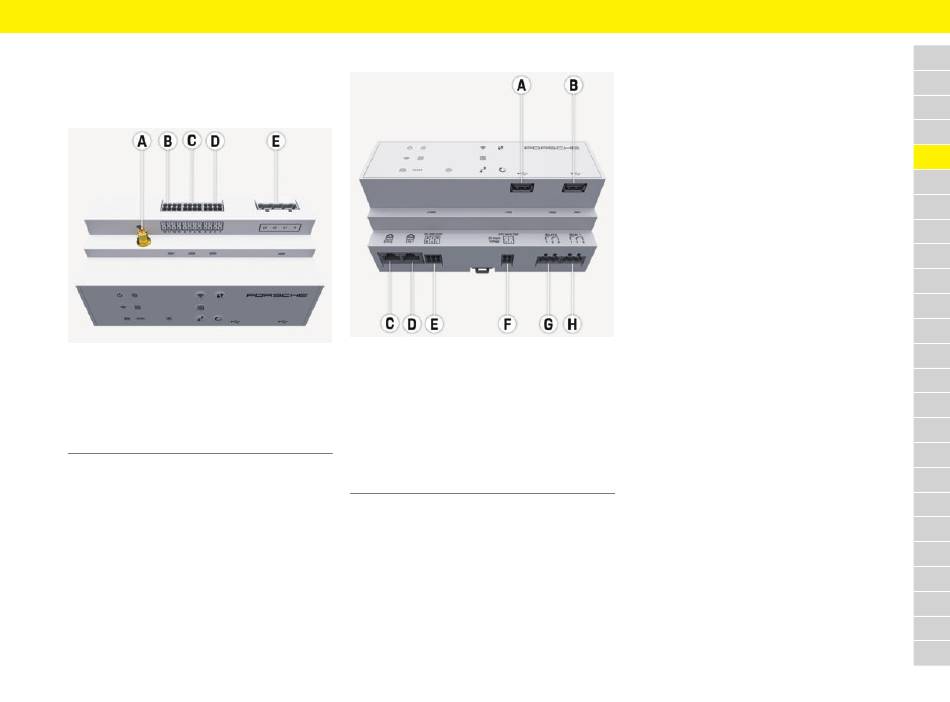

Fig. 5: Vista general de las conexiones de los dispositivos
superiores
A Antena Wi-Fi
B Sensores de corriente (J301)
C Sensores de corriente (J300)
D Sensores de corriente (J200)
E Medición de tensión (J400)
Conexiones de los dispositivos inferiores
Fig. 6: Vista general de las conexiones de los dispositivos
inferiores
A USB
B USB
C ETH 0
D no asignado
E RS485/CAN (J1000)
F Alimentación de tensión (J102)
G Relés (J900)
H Relés (J901)
Instalación y conexión
Instalación y conexión
Conexión a la red eléctrica
Instalación de interruptores de potencia
El gestor de energía no dispone de fusibles internos
y, por lo tanto, las entradas de la medición de tensión,
la fuente de tensión externa y los relés deben estar
protegidos con fusibles previos adecuados.
Los fusibles de protección de cable no forman
parte del volumen de suministro y deben ser
instalados por un electricista.
– El funcionamiento del gestor de energía requiere
la protección de sobrecorriente de todas las
mangueras de alimentación. Se debe prestar
atención a la selección de fusibles con
características de disparo sensibles.
– La selección de elementos de seguridad depende
de los componentes disponibles en el país de uso
correspondiente.
– Se deben utilizar los componentes con la
corriente de disparo más baja y el tiempo de
disparo más bajo.
Instalación del distribuidor superficial
opcional
e Siga el manual de instalación para el distribuidor
superficial.
e Tenga en cuenta la longitud máxima permitida del
cable por sensor de corriente de 3,0 m.
e Monte el distribuidor superficial firmemente en
una pared.
e Antes de montar el distribuidor superficial,
compruebe si hay cables eléctricos en el área de
los orificios de fijación a perforar.
