Montiranje i priključivanje
Razvlačenje kablova za povezivanje
DE
Pre montiranja bilo kakve opreme, razvucite kablove
EN
za povezivanje u razvodnom ormaru, u skladu sa
lokalnim propisima, i zaštitite sve električne
FR
interfejse od kontakta.
e Koristite odgovarajuće kablove za instalaciju u
IT
skladu sa lokalnim propisima.
e Skratite kablove za instalaciju da bi odgovarali
ES
raspoloživo prostoru i lokacijama za instalaciju.
PT
e Uverite se da kablovi za instalaciju imaju
NL
odgovarajući prečnik savijanja specifičan za
proizvod da bi se sprečili kvarovi na kablovima i
SV
hardveru.
FI
Priključivanje na instalaciju u
DA
zgradi
NO
Priključite sve uređaje na postojeću instalaciju u
EL
zgradi u skladu sa lokalnim važećim propisima i
standardima. U ovom uputstvu se koriste sledeće
CZ
skraćenice:
HU – N = neutralna (nula) žica
– L = žica pod naponom
PL
Priključivanje spoljne jedinice za mrežno
HR
napajanje
e Pratite uputstvo proizvođača za montiranje.
SR
f Pogledajte odeljak „Važeći dokumenti" na
SK
stranici 244.
e Priključite izlaz jednosmerne struje u upravljač
SL
električnom energijom, u skladu sa dodelom
ET
pinova na konektoru napajanja (J102).
e Priključite jedinicu za napajanje u upravljač
LT
električnom energijom koristeći kabl. Kabl mora
LV
da obezbedi električar.
RO
BG
MK
250
Priključivanje RS485/CAN komunikacije
Informacije
Softver (08/2019) ne dozvoljava priključivanje za
RS485/CAN. Informacije o budućim funkcijama će
biti navedene u okviru novih izdanja softvera.
Kada se upravljač električnim uređajima priključuje
na instalaciju zgrade, postoji rizik od toga da se
konektori napajanja jednosmernom strujom (J102)
slučajno priključe u priključak RS485/CAN. To može
da ošteti upravljač električnom energijom. Ubacite
šestopolni konektor bez priključnog kabla (J1000)
koji ste dobili prilikom isporuke, da biste sprečili
moguću zabunu.
e Ubacite konektor bez priključnog kabla u utičnicu
J1000 na kućištu upravljača električnom
energijom.
Priključivanje relejnog modula
Informacije
Softver (08/2019) ne dozvoljava priključivanje za
relejne module. Informacije o budućim funkcijama će
biti navedene u okviru novih izdanja softvera.
Upravljač električnom energijom se isporučuje uz
odgovarajući konektor bez priključnog kabla.
e Ubacite konektor bez priključnog kabla u utičnicu
J900/J901 na kućištu upravljača električnom
energijom.
Utični konektor za merenje struje
Parametar Vrednost
Utični konektor J200/J300/J301
Proizvođač Phoenix Contact
Šifra dela za utičnicu 1766369
Šifra dela za konektor 1939439

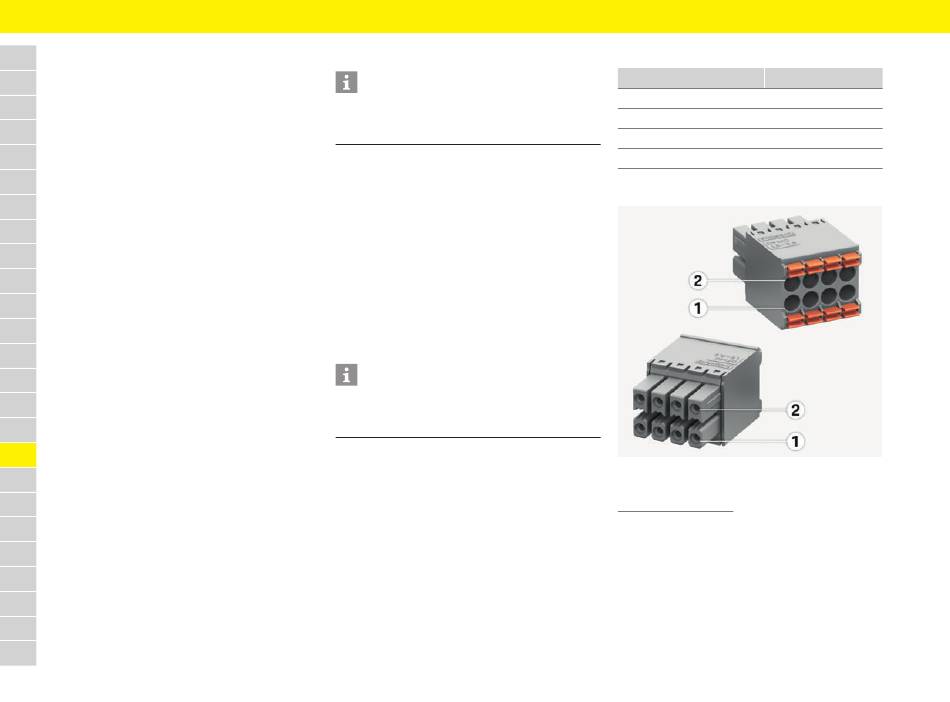

Pregled konektora J200/J300/J301
Sl. 10: Pregled konektora J200/J300/J301
1 Pin 1
2 Pin 2
