Liitännän muodostaminen

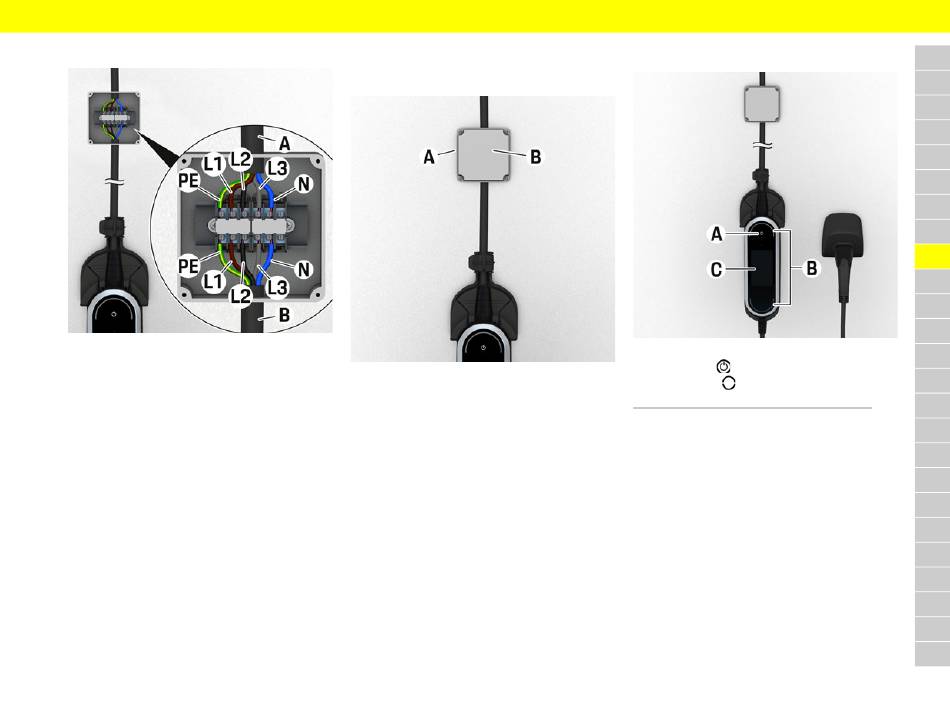

Kuva 12: Kiinteän liitosrasian (3-vaiheinen) liitännät
Kun käyttöyksikön yhdyskaapeli B liitetään kiinteän
liitännän A liitäntöihin, noudata annettua järjestystä.
Käytä johdinten liittämiseen tasapääruuvimeisseliä,
jossa on sopiva kärjen leveys liitosruuveja varten.
1. Avaa kiinteän liitosrasian kansi.
2. Liitä maadoitusjohdin PE kiinteän liitännän
PE-liitäntään. Kiristysmomentti: 3 Nm
3. Liitä neutraalijohdin N kiinteän liitännän
N-liitäntään. Kiristysmomentti: 3 Nm
4. Liitä sähköä johtava johto L1 kiinteän liitännän
L1-liitäntään. Kiristysmomentti: 3 Nm
5. Liitä sähköä johtava johto L2 kiinteän liitännän
L2-liitäntään. Kiristysmomentti: 3 Nm
6. Liitä sähköä johtava johto L3 kiinteän liitännän
L3-liitäntään. Kiristysmomentti: 3 Nm
7. Varmista, että johtimet on liitetty oikein.
Varmista johdinten kiinnityksen pitävyys.
8. Kytke jakelujännite päälle.
9. Tarkista oikea sähköliitäntä jännitemittarilla.
10. Lukitse lukitusrengas ylös
perusseinäpidikkeeseen vasemmalle.
Kuva 13: Kiinteä liitosrasia kannella
11. Suojaa kiinteä liitosrasia A epäasianmukaiselta
käytöltä sulkemalla se kannella B.
Kiinteä sähköliitäntä
Käyttöönotto
Kuva 14: Käyttöyksikkö
A Virtapainike
B LED-tilavalot
C Näyttö
e Kytke latauslaite päälle painamalla Power-
virtapainiketta A.
LED-tilavalot B osoittavat latauslaitteen tilan.
Näytön C kautta toteutetaan viestintä latauslaitteen
kanssa, ja se näyttää tiedot ja virheilmoitukset.
f Noudata Porsche-latauslaitteen käyttöohjetta.
