Inštalácia základného držiaka
na stenu

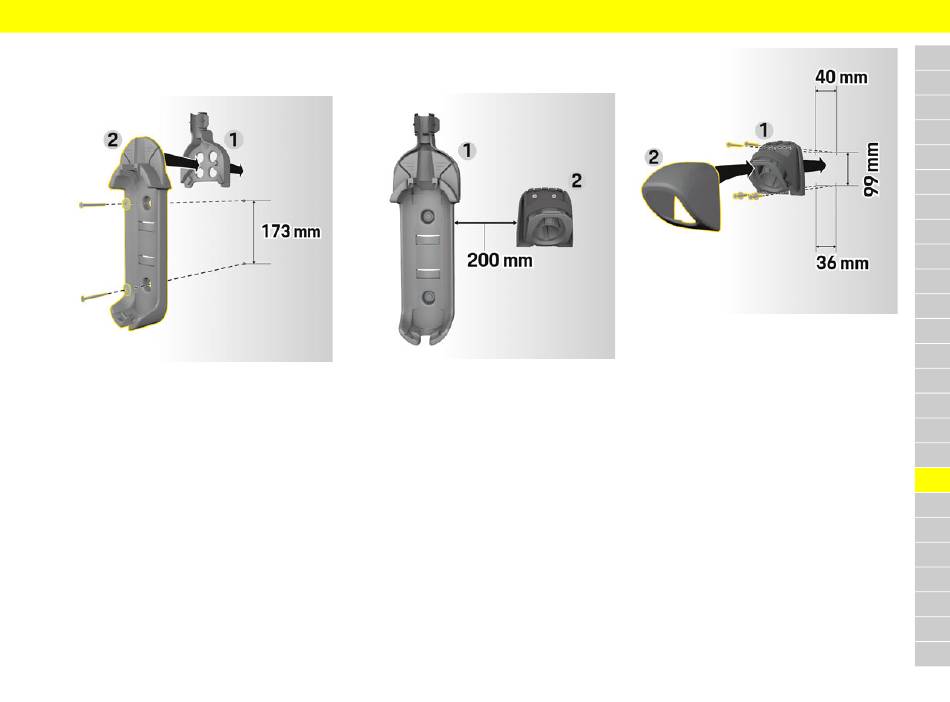

Obr. 1: Rozmery otvorov
1. Vyznačte si požadované otvory na stenu.
2. Vyvŕtajte montážne otvory a vložte do nich
príchytky.
3. Základný držiak na stenu 2 spredu zatlačte
do kanála na vedenie káblov 1.
4. Základný držiak na stenu zaskrutkujte do steny.
Upevnenie upínacieho zariadenia
na konektor
Obr. 2: Vzdialenosť medzi držiakom na stenu a upínacím
zariadením na konektor
Pri inštalácii upínacieho zariadenia na konektor ho
vždy udržujte vo vzdialenosti 200 mm od základného
držiaka na stenu.
Inštalácia základného držiaka na stenu
Obr. 3: Rozmery otvorov
1. Upínacie zariadenie na konektor 1 vyberte
z krytu 2.
2. Vyznačte si požadované otvory na stenu.
3. Vyvŕtajte montážne otvory a vložte do nich
príchytky.
4. Upínacie zariadenie na konektor zaskrutkujte 1
do steny.
5. Kryt 2 na upínacie zariadenie na konektor 1
nasaďte zospodu a zatlačte smerom nahor.
