Преглед

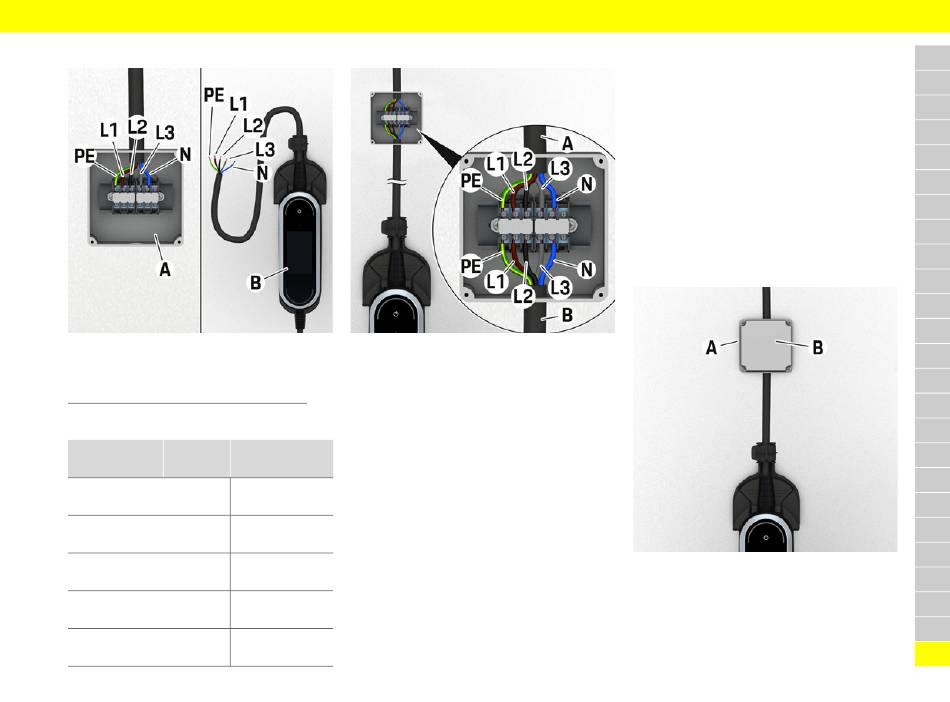

Слика 11: Поврзувања за фиксна кутија за приклучување
и контролна единица (3-фазна)
A Фиксна кутија за приклучување
B Контролна единица
Табела на поврзувања за фиксен приклучок
Ознака Боја на Меѓународна
жица ознака за врска
Приклучок Кафен L1
под напон
Приклучок Црн L2
под напон
Приклучок под Сив L3
напон
Приклучок за Зелен/ PE
заземјување жолт
Неутрален Син N
приклучок
Поврзување
Слика 12: Поврзувања за фиксна кутија за приклучување
(3-фазна)
Имајте го предвид наведениот редослед кога ја
поврзувате контролната единица со контролниот
кабел B со поврзувањата за фиксниот приклучок A.
За поврзување на жиците, користете листест
одвртувач со ширина на листот соодветна
за одвртувачите за приклучување.
1. Отворете го капакот на фиксната кутија
за приклучување.
2. Поврзете го приклучокот за заземјување PE
со поврзувањето PE на фиксниот приклучок.
Затезен момент: 3 Nm (2 ftlb.)
3. Поврзете го неутралниот приклучок N со
поврзувањето N на фиксниот приклучок.
Затезен момент: 3 Nm (2 ftlb.)
4. Поврзете го приклучокот под напон L1 со
поврзувањето L1 на фиксниот приклучок.
Затезен момент: 3 Nm (2 ftlb.)
Електрично фиксно поврзување
5. Поврзете го приклучокот под напон L2 со
поврзувањето L2 на фиксниот приклучок.
Затезен момент: 3 Nm (2 ftlb.)
6. Поврзете го приклучокот под напон L3 со
поврзувањето L3 на фиксниот приклучок.
Затезен момент: 3 Nm (2 ftlb.)
7. Бидете сигурни дека жиците се правилно
поврзани. Проверете дали жиците се безбедно
монтирани.
8. Вклучете го напојувањето.
9. Проверете дали е правилно електричното
поврзување со користење тестер за напон.
10. Фиксирајте го горниот прстен за заклучување
на основниот ѕиден држач со тоа што ќе го
свртите налево.
Слика 13: Фиксна кутија за приклучување со капак
11. Затворете ја фиксната кутија за приклучување
A користејќи капак B за да спречите
несоодветно ракување.
