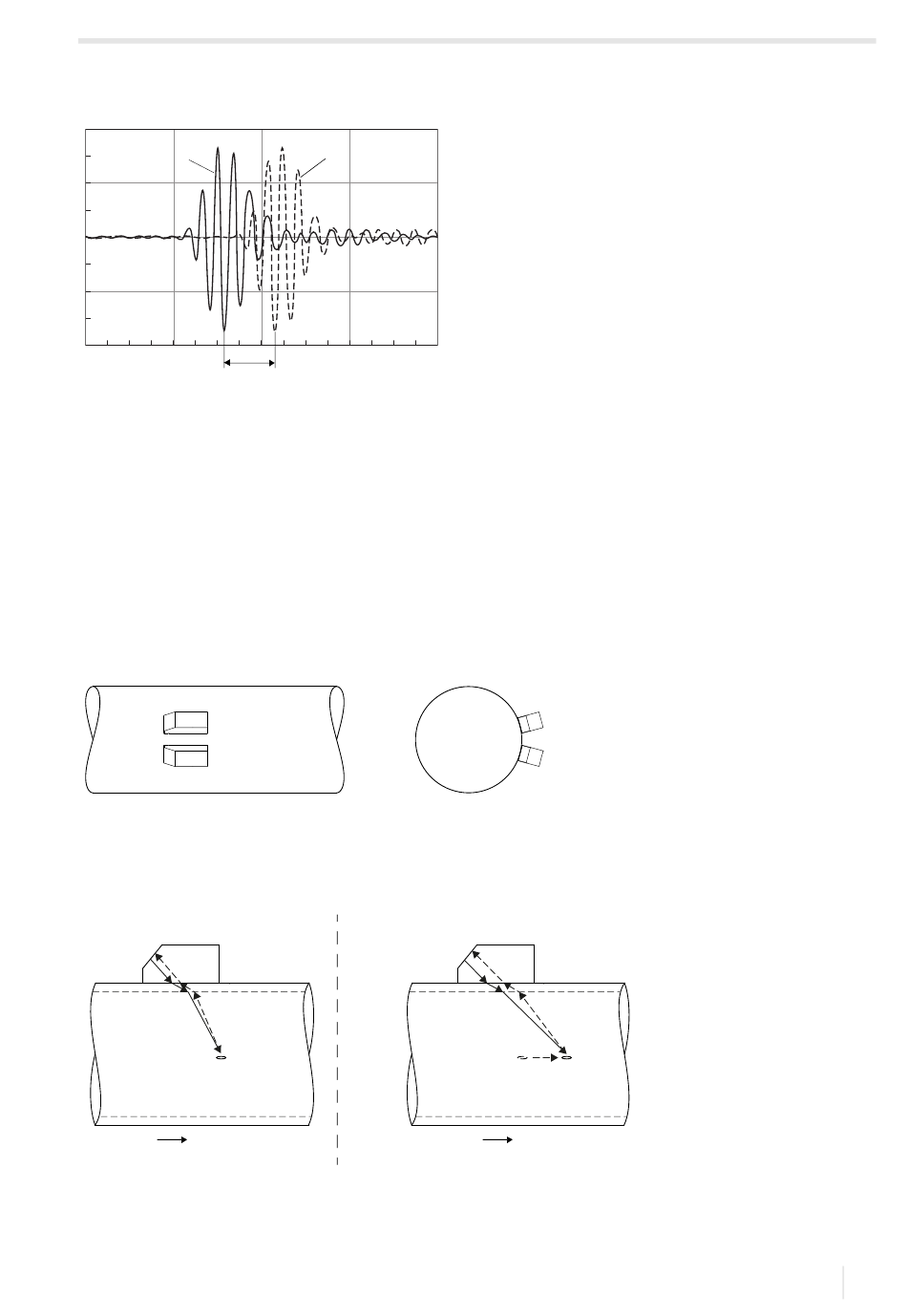

Fig. 3.3: Diferencia de tiempo de tránsito Δt
1
Δt
1 – señal en dirección de flujo
2 – señal en contracorriente
3.1.3 Medición de la velocidad del caudal en el modo NoiseTrek con haces paralelos
Tubos con diámetros pequeños o fluidos que atenúan fuertemente la señal ultrasónica, el tiempo de tránsito en el fluido
puede ser demasiadamente corto, de modo que la calidad de la señal ya no es suficiente. En este caso es necesario usar
el modo NoiseTrek con haces paralelos.
El modo NoiseTrek aprovecha la presencia de burbujas de gas y/o de partículas sólidas en el fluido.
Las señales ultrasónicas son enviados a intervalos cortos a través del fluido, reflejados en las burbujas de gas y/o partícu-
las sólidas y de nuevo recibidos. Esto permite una mejor calidad de la señal. Los transductores están montados a una dis-
tancia pequeña en el tubo.
Esta configuración de medición no puede ser usada en el modo TransitTime.
Fig. 3.4: Configuración de medición en el modo NoiseTrek
La diferencia de tiempo de tránsito t entre 2 señales ultrasónicas consecutivas es determinada. Esta es proporcional a la
distancia que la partícula sólida recorre entre 2 impulsos consecutivos, y así a la velocidad del caudal mediana del fluido.
Fig. 3.5: Medición de la velocidad del caudal en el modo NoiseTrek
pareja de transductores
impulso en el
tiempo t
señal ultrasónica S
1
tiempo de tránsito t
1
burbuja de gas o partí-
cula sólida
dirección del flujo
UMFLUXUS_F501V1-3ES, 2020-06-30
2
pareja de transductores
impulso en el tiem-
po t + Δt
p
señal ultrasónica S
tiempo de tránsito t
burbuja de gas o partí-
cula sólida
dirección del flujo
2
2
