Manual de servicio – Advenger, 2800ST, 3800ST, BR 755, BR 855
Ajuste de la tuerca de accionamiento del actuador del levantamiento del
cabezal de fregado
Advenger / BR 755, 855 disco y cilíndrico
¡ATENCIÓN!
1 Abra el compartimiento de la batería y desconecte los
conectores de la batería Anderson rojos.

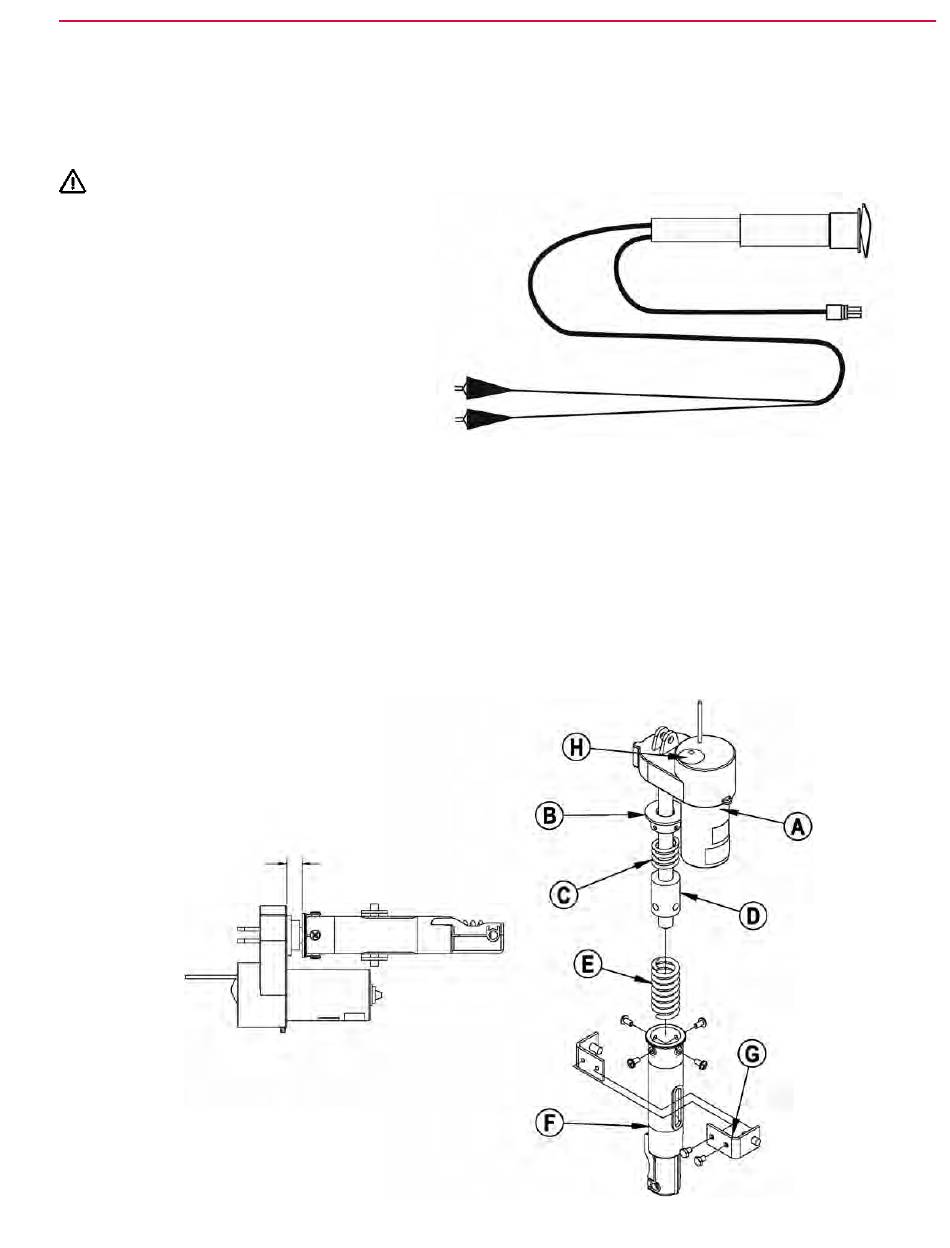

2 Conecte el actuador de levantamiento del cabezal de
fregado (completamente montado) en el adaptador del
cable de alimentación del actuador 56407502 (consulte
"Herramientas de diagnóstico y servicio").
3 Conecte la pinza roja al borne positivo de la batería.
4 Conecte la pinza negra al borne negativo de la batería.
5 Concentre en el alojamiento del resorte de plástico
(F) /montaje de la tuerca de accionamiento y pulse el
conmutador basculante para poner en marcha el motor y
retroceda la tuerca hacia el alojamiento del motor (el límite
de retroceso o interior).
6 Mida la posición de la guía del alojamiento del resorte (B) en referencia con el saliente tal como se indica en la figura siguiente.
Gire manualmente el montaje del alojamiento del resorte de plástico (F) hasta que la medición de la posición coincida con la figura de abajo.
7
Sujete el alojamiento del resorte y pulse el conmutador basculante que acciona el motor hasta que se detenga pero no más de 4" desde el
8
saliente tal como se muestra en la figura siguiente o se podría dañar el alojamiento.
9 Si la medición no coincide con 3,94" (100,08 mm) tal como se indica a continuación, quite la tapa negra (H) para acceder al regulador de la
leva.
Utilizando un conector de 1/2", gire suavemente el regulador a la derecha para incrementar el recorrido, a la izquierda para disminuir el recorrido
de la tuerca de accionamiento. Cada clic del regulador cambiará el recorrido de la tuerca en 0,09" (2,29 mm) o solo por debajo de 3/32".
10 Después de cada ajuste, vuelva a comprobar el recorrido sujetando el montaje de la tuerca de accionamiento/alojamiento del resorte y
haciendo funcionar el actuador dentro y fuera, comprobando los valores que se indican a continuación.
11 Repita hasta que esté ajustado correctamente y coloque de nuevo la tapa del regulador de la leva (H).
FIGURA 19
1,00 ± 0,06 REPLEGADO (SIN CARGA)
3,94 ± 0,06 EXTENDIDO (SIN CARGA)
SISTEMA DE FREGADO
FIGURA 18
