Manual de servicio – Advenger, 2800ST, 3800ST, BR 755, BR 855
Configuración de clavijas j1, j2 y j3 de la tarjeta de control y puntos de
prueba
¡ADVERTENCIA!
Tome siempre medidas en los conectores finales con fines de solucionar problemas. Si las lecturas tomadas allí no indican el problema,
compruebe la tarjeta de control en última instancia puesto que se podrían producir daños en la tarjeta (consulte
en la sección "Sustitución del panel de control del operador" las indicaciones de precaución).

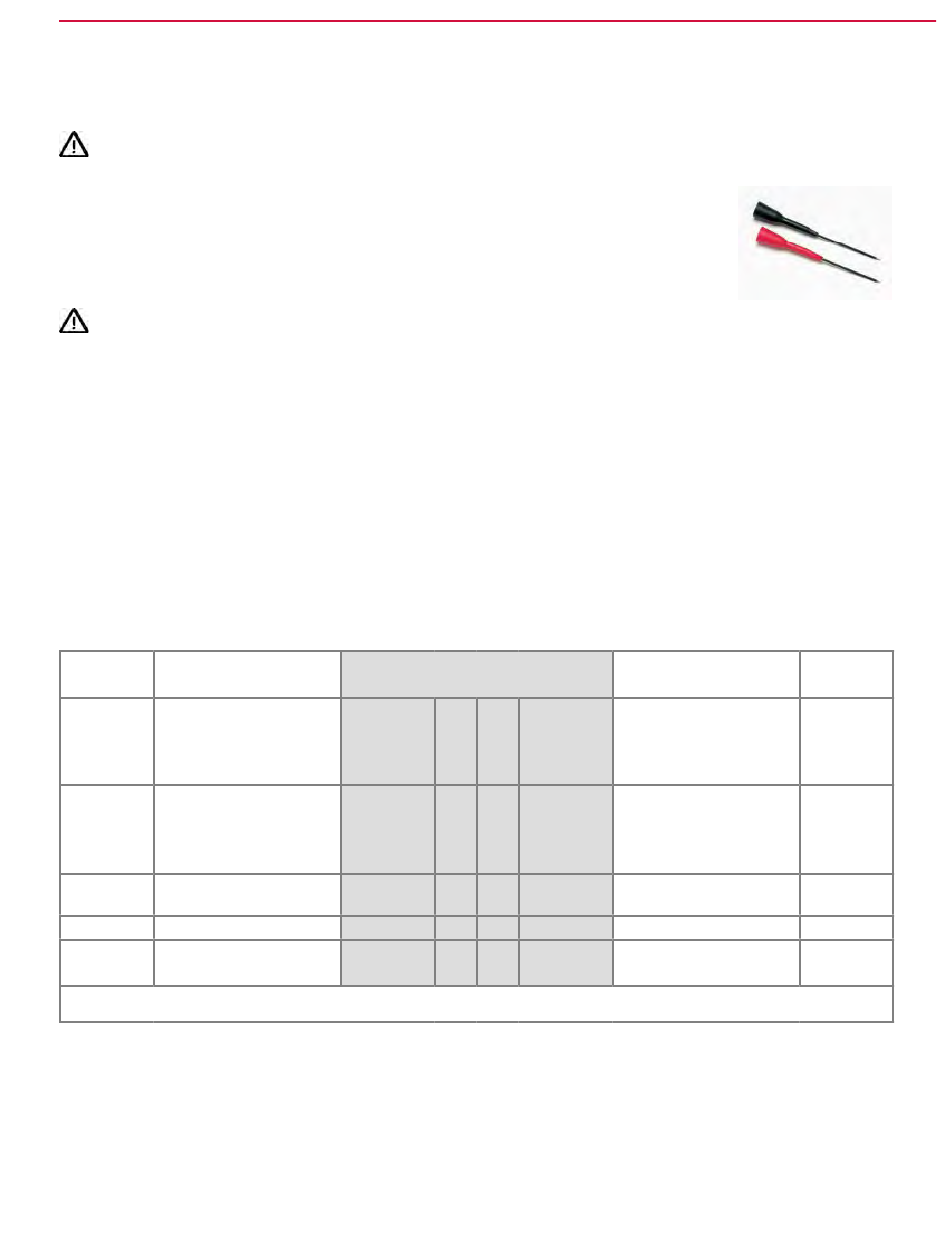

Utilice un voltímetro digital y unas clavijas tipo sonda aisladas extendidas (mostradas) para tomar las siguientes
medidas.
¡ADVERTENCIA!
Utilice solamente sondas de prueba aisladas diseñadas para realizar sondas exploradoras de retorno. LA TARJETA DE CONTROL ESTÁ
CON POTENCIA durante estas pruebas.
Realice los pasos 2 y 3 de la sección "Sustitución del panel de control del operador", cumpliendo las indicaciones de precaución
indicadas.
J1 - Advenger / BR 755, 855 solo - Actuador de levantamiento del cabezal portacepillos, actuador del elevador del limpiador, bomba
de productos químicos
Para realizar sondas exploradoras de retorno en J1 para las tensiones, deje J1 conectado a la tarjeta de control.
Disco y cilíndrico
En las tablas siguientes se muestra el conector en el centro, destacado en gris con información relacionada
para la clavija apagada al otro lado.
Referenciado
Medición
con
+24 V a M4 durante 3 seg.
recorrido hacia abajo del
B+ cabezal 0 V a M4 durante 3
seg. recorrido hacia arriba del
cabezal
0V a M4 durante 3 seg.
recorrido hacia abajo del
B+ cabezal +24V a M4 durante 3
seg. recorrido hacia arriba del
cabezal
No se puede medir utilizando
B+
un voltímetro digital
No se puede medir utilizando
B-
un voltímetro digital
J1
ORN/BLK 5 10
BLU 4 9
BLU/GRY 3 8
2 7
RED/YEL 1 6
La gama de mediciones de 24 V es 20 – 26 V
Medición
0 V a M3 durante 3 seg.
recorrido hacia abajo del
WHT/GRN limpiador 24 V a M3 durante 3
seg. recorrido hacia arriba del
limpiador
24V a M3 durante 3 seg.
recorrido hacia abajo del
BLK/YEL limpiador 0V a M3 durante 3
seg. recorrido hacia arriba del
limpiador
BLK B-
SISTEMA ELÉCTRICO
Referencia-
do con
B+
B+
