Sustitución del montaje de la rueda de tracción
¡ATENCIÓN!
Aparque la máquina en una superficie plana y seca, gire el interruptor de contacto principal (J) a la posición de apagado y desconecte el
paquete de batería en los conectores Anderson rojos dentro del compartimento de la batería.
1 Bloquee las ruedas posteriores.
2 Levante con el gato la parte frontal de la máquina tal como se indica en la sección "Puntos de elevación" o utilice una grúa para
levantar el extremo frontal de la máquina.
3 Véase Figura 31. Con una llave de copa de 17 mm, afloje pero no retire los cuatro pernos (A) en la rueda de cadena de dirección
para permitir que la cadena se desencastre un poco.
4 Con una llave de copa magnética de 3/8", retire los cuatro pernos que sujetan en su sitio el cargador y mueva el cargador al lateral.
5 Véase Figura 32. Utilizando una llave de copa de 1 7/16", retire las tuercas hexagonales (B) en la parte superior de la soldadura del
husillo.
6 Véase Figura 33. Gire a la derecha la rueda de tracción y retire la tapa del cableado del motor (C).
7 Utilizando una llave de copa de 13 mm y 7 mm, quite las tuercas de los cables del motor de tracción.
Véase Figura 34. Gire el motor a la izquierda. Con una llave de copa de 7/16" y una llave inglesa, quite la abrazadera-P (D).
8
9 Levante con el gato el extremo frontal de la máquina suficientemente para permitir que la rueda se deslice libremente de la máquina.
10 Véase Figura 31. Con una llave de copa de 17 mm, afloje los cuatro pernos (A) en la parte superior para liberar el motor de la placa
de dirección.

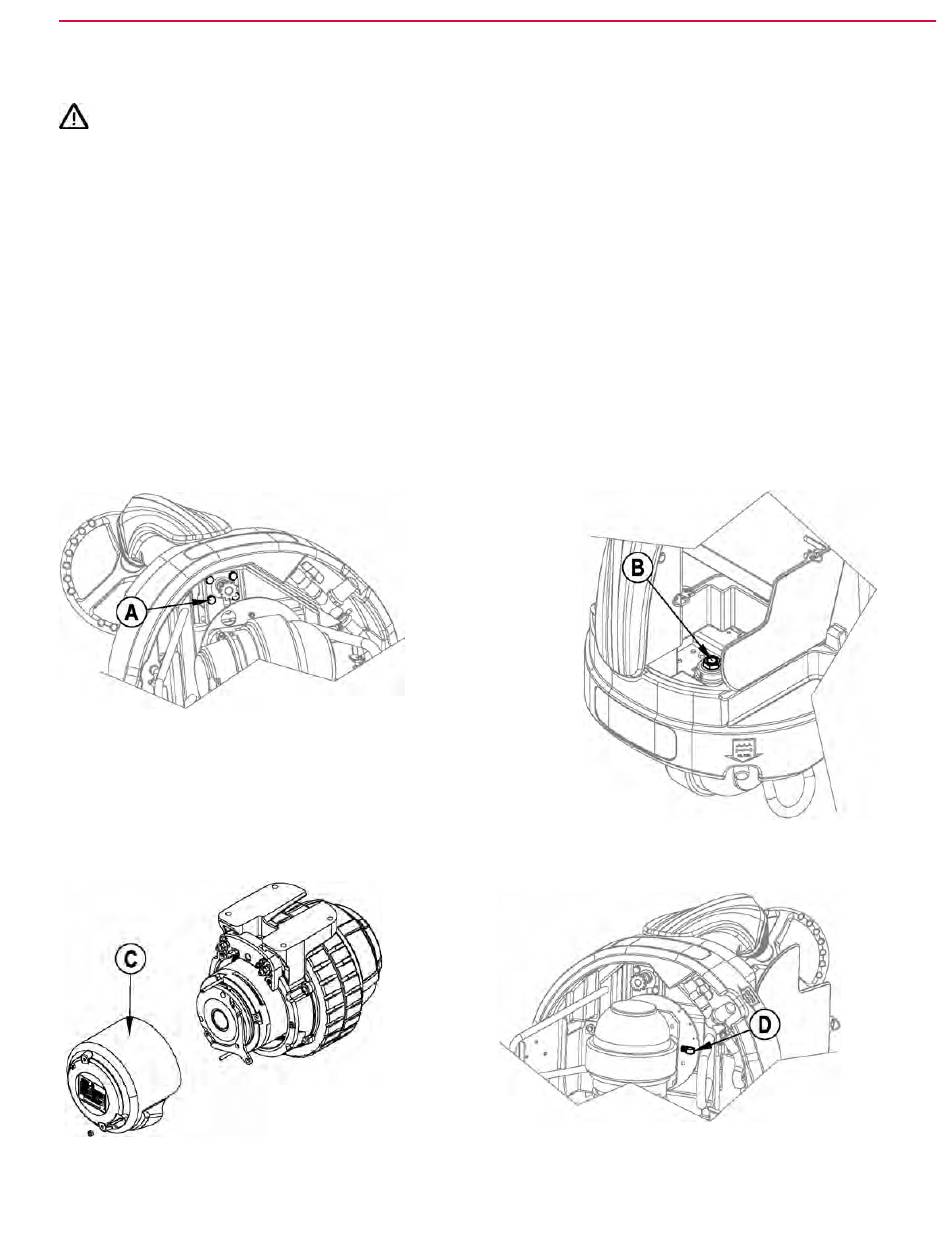

FIGURA 33
FIGURA 31
SISTEMA DE TRACCIÓN DE LA RUEDA
FIGURA 34
