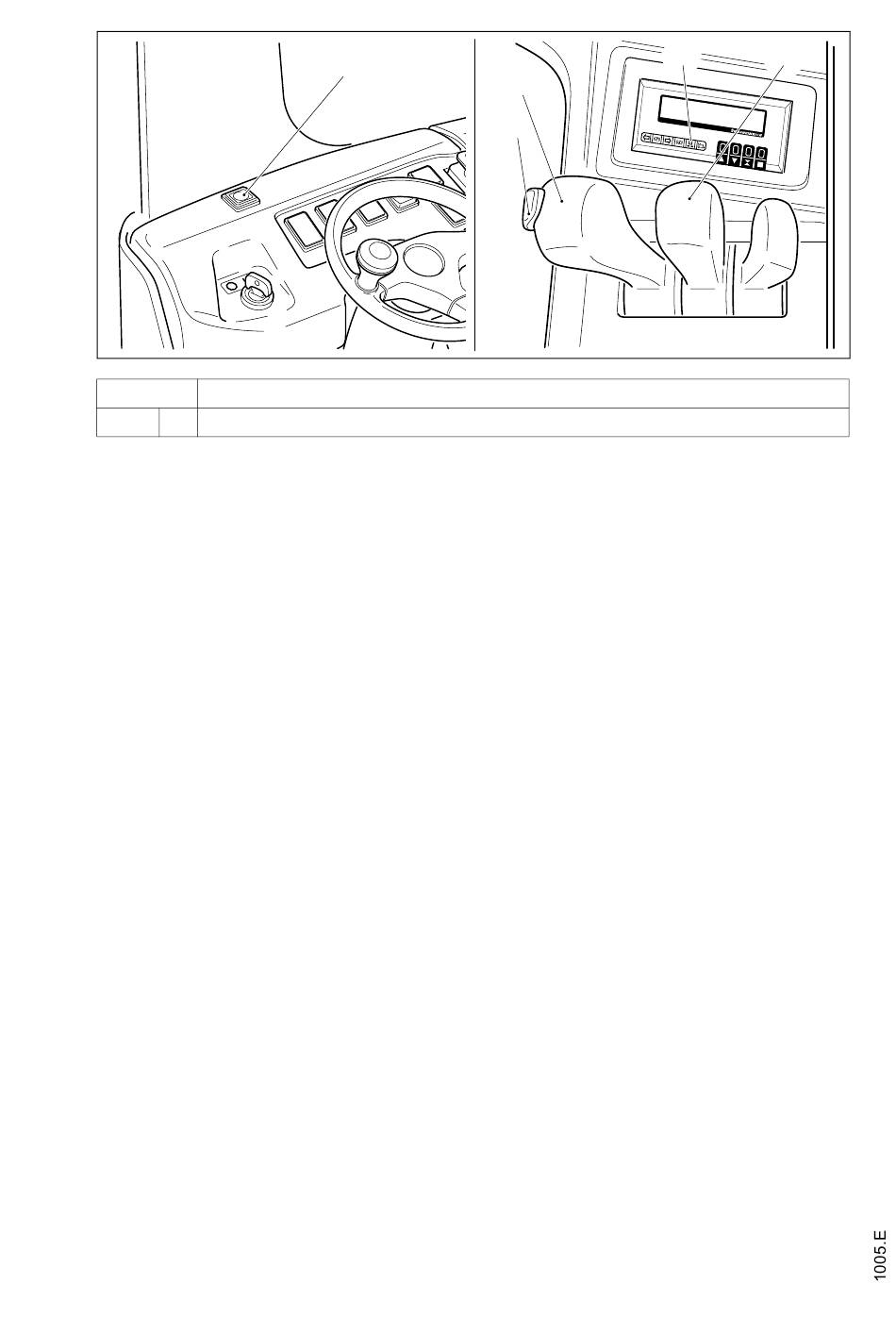

7.6 Pulsador de puenteo (ESA / limitación eléctrica de la elevación)
Pos. Denominación
o Pulsador de puenteo
46
o
Pulsador de puenteo
Desplazador lateral
Si el carro de carga se encuentra por debajo de la altura de seguridad delante de los
brazos porteadores, el interruptor de final de carrera bloquea el movimiento de
retroceso del soporte del mástil.
Si el desplazador lateral se encuentra dentro de los brazos porteadores y por debajo
de la altura de seguridad, el interruptor de final de carrera bloquea el movimiento de
empuje lateral.
El bloqueo del movimiento de retroceso del soporte del mástil o del movimiento de
empuje lateral a través del interruptor de seguridad (ESA) se puede omitir pulsando
el pulsador de puente (46) y accionando simultáneamente la palanca de mando (2)
o el pulsador (21).
Limitación de la elevación
Si el carro de carga alcanza la altura de desconexión ajustada, se bloquea el
movimiento de elevación en ese punto. La altura de desconexión se puede
sobrepasar pulsando el pulsador de puenteo (46) y accionando simultáneamente la
palanca de mando (3).
7.7 LED de posición central del desplazador lateral
Si el desplazador lateral no se encuentra en la posición central y el carro de carga
está por debajo de la altura de seguridad delante de los brazos porteadores, el
interruptor de final de carrera bloquea el movimiento de retroceso del soporte del
mástil. El movimiento de retroceso del soporte del mástil está liberado si se enciende
el LED verde (30).
Si el desplazador lateral se encuentra dentro de los brazos porteadores y por debajo
de la altura de seguridad, el interruptor de final de carrera bloquea el movimiento de
empuje lateral. El bloqueo se elimina si se eleva el carro de carga por encima de la
altura de seguridad.
E 24
46
30
3
21
2
