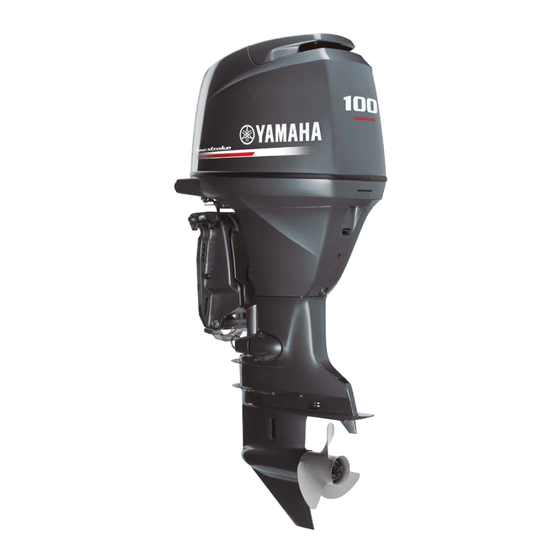

Yamaha F100B Manual Del Propietário
Ocultar thumbs
Ver también para F100B:
- Manual del propietário (210 páginas) ,
- Manual del propietário (86 páginas) ,
- Manual del propietário (90 páginas)
Manuales relacionados para Yamaha F100B
Resumen de contenidos para Yamaha F100B
- Página 1 F100B MANUAL DEL PROPIETARIO Lea atentamente este manual del propietario antes de poner en funcionamiento su motor fueraborda. 67F-28199-7C-S0...
- Página 2 SMU25052 Lea atentamente este manual del propietario antes de poner en funcionamiento su motor fueraborda. Cuando navegue, lleve este manual a bordo en una bolsa impermeable. Este manual deberá entregarse junto con el motor fueraborda en caso de que sea vendido.
- Página 3 Yamaha. de su nuevo motor Yamaha. Si tiene alguna Para garantizar la máxima vida útil del pro- duda sobre el funcionamiento o manteni-...
- Página 4 Información importante del manual SMU25121 F100B MANUAL DEL PROPIETARIO ©2008 Yamaha Motor Co., Ltd. edición, Noviembre 2008 Reservados todos los derechos. Se prohíbe expresamente toda reimpresión o utilización no autorizada de este documento sin el permiso escrito de Yamaha Motor Co., Ltd.
-
Página 5: Tabla De Contenido
Tabla de contenido Información de seguridad ....1 Protección contra arranque con marcha puesta ......13 Seguridad del motor fueraborda ..1 Requisitos del aceite del motor..13 Hélice ..........1 Requisitos del combustible ... 14 Piezas giratorias ....... 1 Gasolina .......... - Página 6 Tabla de contenido Indicador de aviso de presión de Comprobación del sistema de aceite baja ........25 elevación y trimado del motor ..39 Indicador de alarma de Batería..........41 sobretemperatura ......25 Llenado de combustible ....41 Tacómetro digital......25 Funcionamiento del motor ....
- Página 7 Tabla de contenido Limpieza del motor fueraborda ..59 Comprobación de la superficie pintada del motor ......59 Mantenimiento periódico ....59 Piezas de respeto ......60 Condiciones de funcionamiento graves ........... 60 Tabla de mantenimiento 1 ....61 Tabla de mantenimiento 2 ....63 Engrase...........
-
Página 8: Información De Seguridad
Información de seguridad SMU33622 SMU33650 Seguridad del motor Descarga eléctrica No toque ninguna pieza eléctrica cuando fueraborda arranque el motor o cuando éste se encuen- Siga estas precauciones en todo momento. tre en funcionamiento. Podría sufrir una des- SMU36500 carga eléctrica o electrocutarse. Hélice SMU33660 Existe peligro de lesiones o incluso de muer-... -
Página 9: Gasolina
Si se derrama gasolina sobre la piel, lávese Yamaha recomienda llevar puesto un chale- inmediatamente con agua y jabón. Cámbie- co salvavidas siempre que navegue. Como se de ropa si se derrama gasolina sobre ella. -
Página 10: Pasajeros
Información de seguridad con el motor en punto muerto. Pare el motor si hay alguna persona cerca del barco. SMU33750 Pasajeros Consulte las instrucciones del fabricante de su barco para obtener detalles sobre el lugar adecuado donde deben situarse los pasaje- ros en el barco y asegúrese de que éstos se encuentran colocados correctamente antes ZMU06025... -
Página 11: Formación De Los Pasajeros
Información de seguridad SMU33880 Formación de los pasajeros Asegúrese de que al menos uno de cada dos pasajeros sabe cómo manejar el barco en caso de emergencia. SMU33890 Documentación sobre seguridad de navegación Manténgase informado sobre la seguridad de navegación. Puede obtener documenta- ción e información adicionales de muchas organizaciones de navegación. -
Página 12: Información General
Registre el número de serie de su motor fue- raborda en los espacios al efecto para facili- tarle pedido respetos concesionario Yamaha o para referencia en caso de robo de su motor fueraborda. 1. Número de llave SMU37290 Declaración de Conformidad... - Página 13 Información general ZMU04215 1. Ubicación del marcado CE ZMU01696...
-
Página 14: Lea Los Manuales Y Las Etiquetas
Lea todas las etiquetas del motor fueraborda y del barco. Si necesita obtener información adicional, póngase en contacto con su concesionario Yamaha. SMU33831 Etiquetas de advertencia Si estas etiquetas están dañadas o faltan, póngase en contacto con su concesionario Yamaha para su reemplazo. F100B ZMU05744... - Página 15 Información general ZMU05746 mientras el motor esté en marcha. SMU33912 Contenido de las etiquetas No toque ni retire los componentes Las etiquetas de advertencia anteriores tie- eléctricos cuando arranque el motor o nen los siguientes significados. mientras esté funcionando. SWM01691 ADVERTENCIA SWM01671 ADVERTENCIA...
- Página 16 Información general de fuera de control. Peligro eléctrico SMU33843 Símbolos Estos símbolos tienen los siguientes signifi- cados. Precaución/Advertencia ZMU05666 Dirección de funcionamiento de la palanca de control remoto/palanca de cambio de marcha, doble dirección ZMU05696 Leer el manual del propietario ZMU05667 Arranque del motor/accionamiento del motor ZMU05664...
-
Página 17: Especificaciones Y Requisitos
Especificaciones y requisitos 79.0 × 81.4 mm (3.11 × 3.20 in) SMU34520 Especificaciones Sistema de encendido: NOTA: Bujía con resistor (NGK): En los datos de especificaciones mostrados LFR5A-11 a continuación, “(AL)” representa el valor nu- Huelgo de la bujía: mérico de la hélice de aluminio instalada. 1.0–1.1 mm (0.039–0.043 in) Igualmente, “(SUS)”... -
Página 18: Requisitos De Instalación
Especificaciones y requisitos 4-tiempos SMU33554 Requisitos de instalación Grupo recomendado de aceite de motor SMU33563 Potencia del barco SAE 10W-30/10W-40/5W-30 SWM01560 API SE/SF/SG/SH/SJ/SL ADVERTENCIA Grupo recomendado de aceite de motor La sobrecarga del barco puede dar por resultado una seria inestabilidad. SAE 15W-40/20W-40/20W-50 API SH/SJ/SL Antes de instalar el motor fueraborda, ase-... -
Página 19: Requisitos De La Batería
útil del motor. Yamaha diseña y fa- de utilizar el motor fueraborda. Pónga- brica hélices para todos sus motores se en contacto con su concesionario fueraborda y cualquier tipo de aplicación. -
Página 20: Protección Contra Arranque Con Marcha Puesta
Especificaciones y requisitos SMU25770 Protección contra arranque con marcha puesta Los motores fueraborda Yamaha o las uni- dades de control remoto aprobadas por Yamaha tienen dispositivo(s) de protección contra arranque con marcha puesta. Esta función permite arrancar el motor únicamen- te cuando está... -
Página 21: Requisitos Del Combustible
SMU36880 Aguas acídicas o fangosas Yamaha recomienda encarecidamente que solicite a su concesionario que instale el kit de bombeo opcional cromado si utiliza el motor fueraborda en condiciones de aguas acídicas o fangosas. No obstante, en fun- ción del modelo, es posible que no sea ne-... -
Página 22: Requisitos De Desecho Del Motor
Especificaciones y requisitos SMU36341 Requisitos de desecho del motor No se deshaga ilegalmente del motor. Yamaha recomienda consultar a su conce- sionario para deshacerse del motor. SMU36351 Equipamiento de emergencia Lleve los elementos siguientes a bordo por si tuviera problemas con el motor. -
Página 23: Componentes
Componentes SMU2579M Diagrama de componentes NOTA: * Es posible que no coincida exactamente con la imagen mostrada; asimismo, puede que no se incluya como equipamiento de serie en todos los modelos. F100B YAMAHA SPEED Km/h knot mile TRIP TIME BATT... -
Página 24: Palanca Del Control Remoto
Componentes 2. Avante “ ” 3. Marcha atrás “ ” 4. Cambio 5. Completamente cerrado 6. Acelerador 7. Completamente abierto SMU26201 Gatillo de bloqueo en punto muerto Para cambiar desde punto muerto, se em- pieza por llevar hacia arriba el gatillo de blo- 1. -
Página 25: Mando Popero
Componentes 1. Completamente abierto 1. Avante “ ” 2. Completamente cerrado 2. Punto muerto “ ” 3. Marcha atrás “ ” SMU25911 Mando popero SMU25941 Para cambiar la dirección, mueva el mando Puño del acelerador popero a la izquierda o a la derecha como El puño del acelerador está... -
Página 26: Regulador De Fricción Del Acelerador
Componentes Si se desea una velocidad constante, apriete 1. Indicador del acelerador el regulador para mantener el ajuste de ace- SMU25974 lerador deseado. Regulador de fricción del acelerador SMU25993 El dispositivo de fricción proporciona una re- Cable de hombre al agua (piola) y sistencia graduable al movimiento del puño seguro del acelerador o de la palanca del control re-... -
Página 27: Botón De Parada Del Motor
Componentes SMU26090 Interruptor principal El interruptor principal controla el sistema de encendido; su funcionamiento se describe a continuación. “ ” (desactivado) Con el interruptor principal en la posición “ ” (desactivado), los circuitos eléctricos están desactivados y la llave puede sacarse. “... -
Página 28: Regulador De Fricción De La Dirección
Componentes SMU26111 lación con el peto de popa. Si se pulsa el in- Regulador de fricción de la dirección terruptor “ ” (hacia arriba), sube el trimado El dispositivo de fricción proporciona una re- del motor fueraborda y, a continuación, se sistencia graduable al mecanismo de la di- eleva. -
Página 29: Aleta De Compensación Con Ánodo
Componentes trimado. Cuando se suelta el interruptor, el ber apretado el perno una vez ajustada la motor fueraborda se detiene en su posición aleta de compensación. actual. La aleta de compensación debe ajustarse Para obtener instrucciones sobre el uso del para poder girar el control de la dirección a interruptor de elevación y trimado del motor, la derecha o a la izquierda aplicando la mis-... -
Página 30: Soporte Del Motor Elevado Para Modelo De Elevación Y Trimado Del Motor
Componentes posición normal de marcha, utilice un so- porte adicional para asegurarlo en posi- ción elevada. SMU26382 Cierre de la capota superior (tipo de tracción hacia arriba) Para desmontar la capota superior, tire ha- cia arriba del(de los) cierre(s) y levante y se- pare la capota. -
Página 31: Indicador De Aviso
Componentes corriente. NOTA: Para detalles sobre el uso, vea la página 58. ZMU04256 1. Dispositivo de lavado SMU31752 Indicador de aviso Si el motor desarrolla algún estado que oca- sione un aviso, se enciende el indicador. Para obtener detalles sobre cómo leer el in- dicador de aviso, consulte la página 31. -
Página 32: Instrumentos E Indicadores
Instrumentos e indicadores SMU36014 indicador, consulte la página 31. Indicadores SCM00052 PRECAUCIÓN SMU36024 Indicador de aviso de presión de No siga haciendo funcionar el motor si se aceite baja ha activado el indicador de aviso de so- Si la presión del aceite desciende excesiva- bretemperatura. -
Página 33: Tacómetro
Instrumentos e indicadores se para que muestre el número total de ho- 5. Indicador de alarma de sobretemperatura ras o bien el número de horas del viaje que 6. Botón de ajuste 7. Botón de modo se está realizando. El display también se puede activar y desactivar. -
Página 34: Indicador De Alarma De Sobretemperatura
Instrumentos e indicadores del aceite no indica el nivel del aceite de motor. Utilice la sonda de aceite para comprobar la cantidad de aceite que queda. Para obtener más informa- ción, vea la página 38. ZMU01737 1. Indicador de alarma de sobretemperatura SMU26602 Velocímetro digital Este indicador muestra la velocidad de la... -
Página 35: Medidor De Gasolina
No ajuste el selector para el sensor de com- bustible. El ajuste incorrecto del selector en SMU26701 el indicador dará falsas lecturas. Solicite in- Reloj formación a su concesionario de Yamaha Para ajustar el reloj:... -
Página 36: Indicador De Aviso Del Nivel De Combustible
Regrese inmediatamente a puerto si se ha activado un dispositivo de aviso. Si es nece- sario cargar la batería, consulte con su con- cesionario de Yamaha. El reloj funciona con corriente de la batería. La desconexión de la batería detiene el reloj. - Página 37 Instrumentos e indicadores tivar el interruptor principal, se iluminan inicialmente todos los segmentos del dis- play. En este caso, el indicador mostrará el número de horas normalmente. ZMU03183 NOTA: El número de horas sólo se mide cuando el motor está en funcionamiento. Si se activa el interruptor principal, pero el motor no está...
-
Página 38: Sistema De Control Del Motor
No siga haciendo funcionar el motor si se ha activado un dispositivo de aviso. Si el problema no se puede localizar y corre- gir, póngase en contacto con su conce- sionario de Yamaha. ZMU03025 SMU26837 Aviso de sobretemperatura Si se activa el sistema de aviso, pare el mo- Este motor cuenta con un dispositivo de avi- tor y compruebe si está... - Página 39 Si se activa el sistema de aviso, pare el mo- tor tan pronto como sea seguro hacerlo. Compruebe el nivel de aceite y añada más cantidad en caso necesario. Si el nivel de aceite es el adecuado, consulte a su conce- sionario Yamaha.
-
Página 40: Instalación
óptima del motor. Para más información so- (línea de quilla) del barco. bre la determinación de la altura correcta del motor, consulte a su concesionario Yamaha o al fabricante del barco. - Página 41 Instalación ZMU01874 SCM01631 PRECAUCIÓN Compruebe que el orificio de ralentí queda lo suficientemente elevado para evitar que penetre agua en el interior del motor, aunque la embarcación esté parada y con máxima carga. La altura incorrecta del motor o los obstáculos para el suave desplaza- miento sobre el agua (como podría ser el diseño o estado del barco, o acceso-...
-
Página 42: Funcionamiento
Funcionamiento SMU36380 perficies acopladas de las piezas móviles se Uso por primera vez desgasten de manera uniforme. Un rodaje SMU36390 correcto asegurará un buen rendimiento y Añadir aceite de motor una mayor vida útil del motor. El motor se envía de fábrica sin aceite de NOTA: motor. -
Página 43: Comprobaciones Antes De Arrancar El Motor
Funcionamiento con diferentes ángulos de trimado (consulte la página 48). SMU36412 Comprobaciones antes de arrancar el motor SWM01920 ADVERTENCIA Si antes de arrancar el motor alguno de los elementos de las comprobaciones no ZMU06176 funciona correctamente, solicite que lo revisen y lo reparen antes de utilizar el motor fueraborda. -
Página 44: Controles
SMU36481 un concesionario de Yamaha revise y limpie Cable de hombre al agua (piola) el depósito de combustible. Inspeccione el cable de hombre al agua en busca de daños, como cortes, roturas y des-... -
Página 45: Aceite De Motor
Funcionamiento ZMU04228 1. Cable 1. Sonda de nivel 2. Seguro 3. Interruptor de parada del motor SMU27165 Aceite de motor Coloque el motor fueraborda en posi- ción vertical inclinado). PRECAUCIÓN: Si el motor no está ni- velado, el nivel que indica la sonda de aceite podrá... -
Página 46: Instale La Capota
Si está suelta, contacte con motor. su concesionario Yamaha para solicitar una Coloque la capota sobre el obturador. reparación. Asegúrese de que el obturador de goma encaja correctamente alrededor del mo- tor. - Página 47 Funcionamiento mientras esté inclinado, aunque el so- vado. porte del motor elevado esté bloquea- do. Podría sufrir graves lesiones si el motor fueraborda bajara accidental- mente. Alguna parte del cuerpo podría quedar aplastada entre el motor y el soporte de fijación al trimar o inclinar el motor.
-
Página 48: Batería
Funcionamiento entra en contacto con sus ojos, acuda de inmediato a un médico. Si la gasoli- na se derrama en la piel, lávela con agua y jabón. Si la gasolina se derrama en la ropa, cámbiese de ropa. Pare el motor. Compruebe que está... -
Página 49: Arranque Del Motor
Funcionamiento de dirección. Asimismo, sin potencia de motor, la embarcación podría perder velocidad rápidamente. Esto ocasiona- ría que las personas y los objetos que se encontraran en la embarcación fue- ran impulsados hacia delante. Coloque la palanca de cambio de mar- cha en punto muerto. - Página 50 Funcionamiento arrancado el motor, vuelva a colocar el ñarse. Si el motor no arrancase des- acelerador en la posición completamen- pués intentarlo durante te cerrada. segundos, vuelva a poner el interrup- tor principal en “ ” (activado), espe- re 10 segundos y vuelva a intentar el arranque.
- Página 51 Funcionamiento punto muerto. En cuanto haya arrancado el motor, suelte el interruptor principal y deje que NOTA: vuelva a la posición “ ” (encendido). El dispositivo de protección contra arranque PRECAUCIÓN: No ponga nunca el in- con marcha puesta impide que el motor se terruptor principal en “...
-
Página 52: Comprobaciones Después De Arrancar El Motor
Yamaha si no puede determinar el de refrigeración está obstruido. Si el pro- motivo por el que se activa el indica- blema no se puede localizar y corregir, dor de aviso de baja presión del... -
Página 53: Cambio De Marcha
Funcionamiento el motor. avante) o hacia atrás (para el engranaje Asegúrese de que el motor no puede de marcha atrás) [35° aproximadamente arrancarse al haber retirado el seguro del (se nota un punto de detenida) para los interruptor de hombre al agua. modelos equipados con control remoto]. -
Página 54: Parada Del Barco
Funcionamiento podría perder el control, salir despedi- do o golpearse contra el volante u otras partes del barco. Podría sufrir lesiones graves. También podría dañarse el me- canismo de cambio. No cambie a marcha atrás mientras na- vega a velocidad de planeo. Podría per- der el control, o bien podría hundirse o dañarse el barco. -
Página 55: Trimado Del Motor Fueraborda
Funcionamiento terruptor principal en “ ” (desactivado). SMU27862 Trimado del motor fueraborda SWM00740 ADVERTENCIA El excesivo trimado para las condiciones de trabajo (sea máximo o mínimo) puede ser causa de inestabilidad del barco y ha- cer más difícil su gobierno. Esto aumenta la posibilidad de accidente. -
Página 56: Ajuste Del Ángulo De Trimado (Elevación Y Trimado Del Motor)
Funcionamiento en la bandeja motor, utilice el interrup- tor únicamente cuando el barco esté detenido completamente con el motor desactivado. No utilice este interruptor para ajustar el ángulo de trimado si el barco está en movimiento. Ajuste el ángulo de trimado del motor fuera- borda con el interruptor de elevación y trima- do del motor. -
Página 57: Ajuste Del Trimado Del Barco
Funcionamiento Apopado 1. Interruptor de elevación y trimado del motor Un excesivo apopado hace que la proa del Para elevar la proa (apopado), pulse el inte- barco se eleve demasiado en el agua. Esta rruptor “ ” (hacia arriba). acción produce una reducción del rendi- Para bajar la proa (aproado), pulse el inte- miento y del ahorro de combustible, porque rruptor “... -
Página 58: Elevación Y Bajada
Funcionamiento aumenta mucho, lo que eleva el peligro de del combustible si el motor tuviera que “gobierno con la proa” y hace difícil y peligro- estar elevado durante más de unos po- sa la operación. cos minutos. De no hacerse así, podrían producirse fugas de combustible. - Página 59 Funcionamiento Pulse el interruptor de elevación y trima- Tire del soporte del motor elevado hacia do del motor “ ” (hacia arriba) hasta usted para sujetar motor. que el motor fueraborda se haya eleva- ¡ADVERTENCIA! Después de elevar do completamente. el motor fueraborda, cerciórese de que lo sujeta con la varilla de soporte del motor elevado o con el soporte...
-
Página 60: Procedimiento De Bajada (Modelos De Elevación Y Trimado Del Motor)
Funcionamiento NOTA: Mando popero multifunción: El indicador de aviso puede iluminarse momentáneamente mientras se utiliza el interruptor de elevación y trimado del motor. Esto sucede debido al ruido que produce el funcionamiento del relé de elevación y trimado del motor, y no indica ningún fallo. -
Página 61: Aguas Poco Profundas
Funcionamiento palanca de cambio de marcha en punto muerto. ZMU04255 ZMU03525 SMU28061 Aguas poco profundas SMU32851 Eleve el motor fueraborda ligeramente Modelos con elevación y trimado del hasta la posición deseada mediante el motor interruptor de elevación y trimado del El motor fueraborda puede elevarse parcial- motor. -
Página 62: Navegación En Otras Condiciones
Navegación en aguas turbias, fangosas o acídicas Yamaha recomienda encarecidamente que utilice el kit de bombeo opcional cromado ZMU01935 (consulte la página 14) si utiliza el motor fue- raborda en aguas acídicas o aguas con un... -
Página 63: Mantenimiento
SMU28241 Almacenamiento del motor dría sufrir graves lesiones si el motor fueraborda fueraborda bajara accidentalmente. Cuando su motor fueraborda Yamaha vaya SCM00660 a permanecer almacenado durante un perío- PRECAUCIÓN do prolongado (2 meses o más), deberá rea- No utilice el soporte o la varilla del motor lizar varios procedimientos importantes para elevado cuando remolque el barco. -
Página 64: Procedimiento
Mantenimiento problemas en el motor. ocasionar una sobretemperatura en Almacene el motor fueraborda en un lu- el motor. [SCM02000] gar seco y bien ventilado, resguardado de la luz directa del sol. 1. Conector de lavado ZMU04261 El lavado del sistema de refrigeración SMU28304 resulta esencial para evitar que se obs- Procedimiento... -
Página 65: Lubricación
Póngase en contacto con su concesionario Rosque el adaptador para manguera de Yamaha para obtener información sobre el jardín a una manguera conectada a una aceite y los procedimientos de nebulización fuente de agua dulce y, a continuación, para el motor. -
Página 66: Limpieza Del Motor Fueraborda
Lave el siste- mantenimiento, solicite a un concesiona- ma de refrigeración con agua dulce. rio Yamaha o a un mecánico cualificado que realice el trabajo. El procedimiento implica desmontar el motor y exponer piezas peligrosas. Para reducir el riesgo de lesiones ocasionadas por piezas móviles, calientes o eléctri-... -
Página 67: Piezas De Respeto
Las piezas y accesorios ori- ginales Yamaha los puede adquirir en su concesionario Yamaha. SMU34150 Condiciones de funcionamiento... -
Página 68: Tabla De Mantenimiento 1
Cuando se utilice en agua salada, fangosa o turbia, el motor deberá lavarse con agua lim- pia después de cada uso. El símbolo “ ” indica las comprobaciones que puede realizar usted mismo. El símbolo “ ” indica el trabajo que deberá realizar su concesionario de Yamaha. Inicial Cada Elemento Acciones... - Página 69 Mantenimiento Inicial Cada Elemento Acciones 20 horas 100 horas 300 horas 500 horas (3 meses) (1 año) (3 años) (5 años) Aceite de motor Sustitución Filtro de aceite del Sustitución motor (cartucho) Filtro de gasolina Inspección o sustitu- (puede desmontarse) ción, según se requiera Tubo de combustible Inspección...
-
Página 70: Tabla De Mantenimiento 2
Inspección o sustitu- interruptor del estran- ción, según se requiera gulador Conexiones del mazo Inspección o sustitu- de cables/conexiones ción, según se requiera del acople de cables (Yamaha) Medidor/indi- Inspección cador SMU34451 Tabla de mantenimiento 2 Cada Elemento Acciones 1000 horas Guía de escape/colec-... -
Página 71: Engrase
Mantenimiento SMU28941 Engrase Grasa tipo A de Yamaha (grasa resistente al agua) Grasa tipo D de Yamaha (grasa resistente a la corrosión; para el eje de la hélice) F100B ZMU05059 o un problema de carburación en ese cilin- SMU28955 Limpieza y ajuste de la bujía dro. -
Página 72: Comprobación Del Filtro De Gasolina
Antes limpiar o cambiar el filtro de gasolina, consul- de instalar la bujía, mida el huelgo de la te a su concesionario de Yamaha. bujía con una galga; si es necesario, ajuste el huelgo según las especificacio- nes. -
Página 73: Cambio Del Aceite Del Motor
Yamaha o a otro mecánico completamente el aceite. cualificado. Verifique si la velocidad de ralentí está regulada al valor especificado. Para las especificaciones de la velocidad de ra- lentí, vea la página 10. - Página 74 Yamaha. aceite no será correcta. Cambie el aceite más a menudo cuando 10. Vuelva a comprobar el nivel del aceite...
-
Página 75: Comprobación De Los Cables Y Conectores
Mantenimiento periodos prolongados. SMU29112 Comprobación de los cables y conectores Compruebe que cada uno de los cables de toma de tierra está firmemente sujeto. Compruebe que cada conector está bien acoplado. ZMU01897 Puntos de comprobación Compruebe cada una de las palas de la hélice para ver si están desgastadas, muestran erosión por cavitación o ventila- ción, o cualquier otro daño. -
Página 76: Instalación De La Hélice
SMU29287 Aplique al eje de la hélice grasa marina Cambio del aceite para engranajes Yamaha o una grasa resistente a la co- SWM00800 ADVERTENCIA rrosión. Instale el separador (si se incluye), la Asegúrese de que el motor fueraborda... - Página 77 Consul- Incline el motor fueraborda de modo que te a un concesionario de Yamaha el tornillo de drenaje del aceite quede en para reparar los sellos de la cola.
-
Página 78: Inspección Y Sustitución Del (De Los) Ánodo(S)
9 Nm (0.9 kgf-m, 6.6 ft-lb) SMU29312 Inspección y sustitución del (de los) ZMU05063 ánodo(s) SMU29322 Los motores fueraborda Yamaha están pro- Comprobación de la batería (para tegidos contra la corrosión con ánodos fun- modelos de arranque eléctrico) gibles. Inspeccione periódicamente... -
Página 79: Conexión De La Batería
Si es necesario cargar la batería, 1. Cable rojo consulte a su concesionario Yamaha. 2. Cable negro Compruebe las conexiones de la bate- 3. Batería ría. -
Página 80: Corrección De Averías
P. ¿El combustible está contaminado o su- da de Yamaha. Así pues, es posible que cio? algunos elementos no se apliquen a su mo- R. Llene el depósito con combustible limpio. - Página 81 Corrección de averías R. Llévelo a un concesionario Yamaha para P. ¿El huelgo de la bujía no es correcto? que lo revisen. R. Inspecciónelo y ajústelo según se especi- fique. P. ¿El cable de hombre al agua (piola) no está fijado? P.
- Página 82 R. Sustituya el aceite por otro limpio y del P. ¿Está obstruido el carburador? tipo especificado. R. Llévelo a un concesionario Yamaha para que lo revisen. P. ¿Está obstruido el filtro de aceite? R. Llévelo a un concesionario Yamaha para P.
- Página 83 P. ¿Las piezas eléctricas no funcionan co- rrectamente? P. ¿Se ha deteriorado la parte inferior de la R. Llévelo a un concesionario Yamaha para embarcación con las adherencias marinas? que lo revisen. R. Limpie la parte inferior de la embarcación.
-
Página 84: Acción Temporal En Caso De Emergencia
R. Llévelo a un concesionario Yamaha para Si el motor fueraborda choca contra un obje- que lo revisen. to en el agua, siga el procedimiento que se indica a continuación. -
Página 85: No Funciona El Sistema De Elevación Y Trimado Del Motor
Yamaha. Si el motor no se puede elevar o bajar con la unidad de elevación y trimado del motor de- bido a que la batería está descargada o a un fallo de la unidad de elevación y trimado del motor, intente elevarlo o bajarlo manualmen- Afloje el tornillo de la válvula manual en... -
Página 86: Motor Para Arranque De Emergencia
Corrección de averías motor, no funciona el dispositivo de otros componentes eléctricos cuando protección contra arranque con mar- arranque o tenga en funcionamiento el cha puesta. Asegúrese de que la palan- motor. Podría sufrir una descarga eléc- ca del control remoto está en punto trica. -
Página 87: El Motor No Funciona
Corrección de averías ZMU04251 SMU29671 El motor no funciona SMU29691 Avería del sistema de encendido Si es baja la tensión de la batería o en el caso improbable de una avería en el sistema de encendido, la velocidad del motor puede ser irregular o incluso pararse éste. -
Página 88: Tratamiento Del Motor Sumergido
SMU33501 Tratamiento del motor sumergido Si se sumergiera el motor fueraborda, llévelo enseguida a un concesionario Yamaha. De lo contrario, empezaría a corroerse casi de inmediato. PRECAUCIÓN: No intente po- ner en funcionamiento el motor fuerabor- da mientras no haya sido inspeccionado completamente. - Página 90 YAMAHA MOTOR CO., LTD. Impreso en Japón Diciembre 2008–0.1 × 1 ! Impreso en papel reciclado...
