Nivelación del procesador de
terrones
1. Antes de nivelar el procesador de terrones,
asegúrese de que la altura del cepillo de
recogida y el rodillo trasero corresponden
con la altura de corte correcta (Figura 30).
Si el procesador de terrones está equipado con un
cepillo nuevo, la tabla de ajustes del rodillo trasero
puede utilizarse para ajustar el rodillo trasero a la
altura de corte correcta.
Nota: El rodillo trasero se ajusta en fábrica para
dejar un espacio de 3 mm (1/8 pulgada) entre el
cepillo y el suelo.

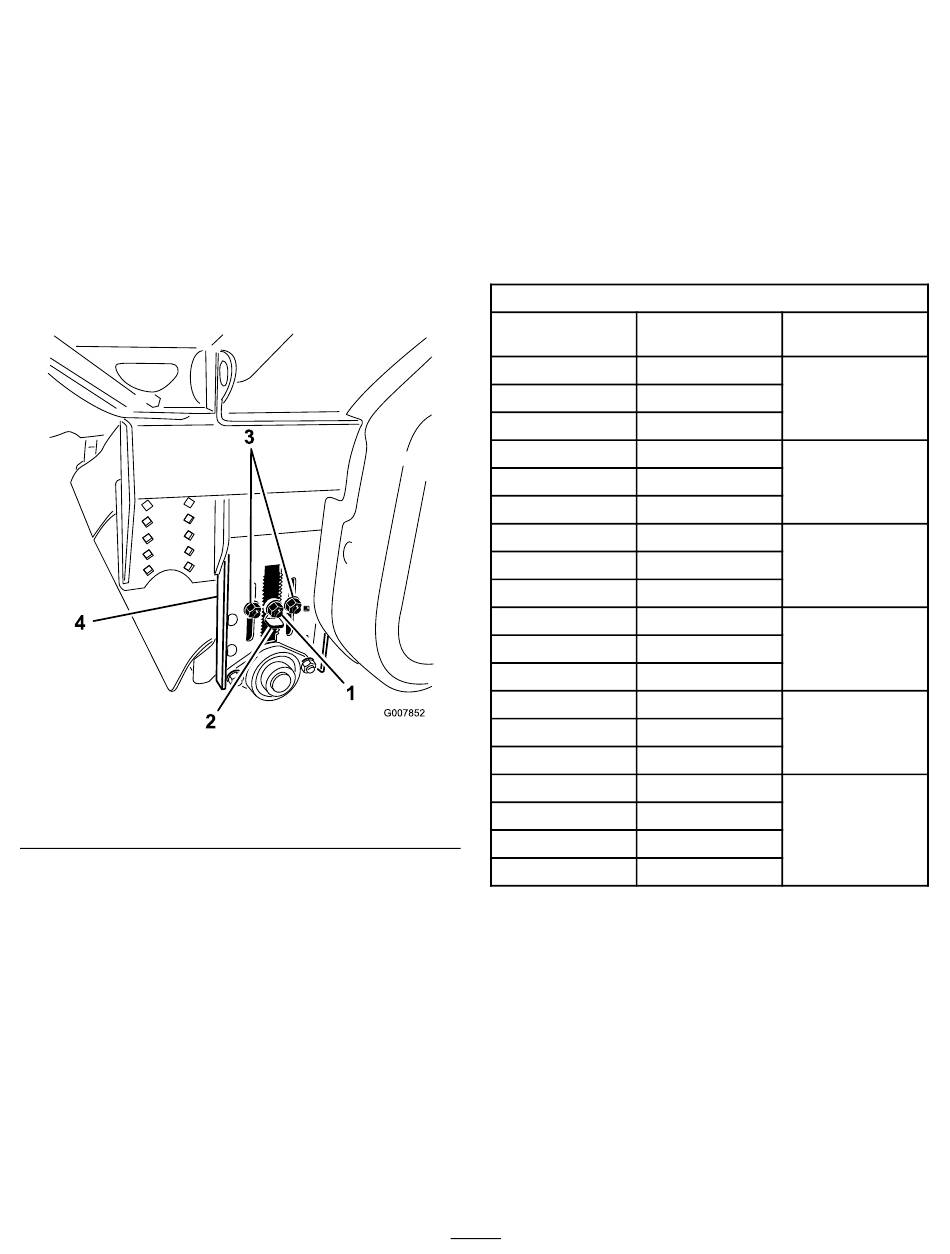

Figura 30
1. Contratuerca
2. Llave de ajuste de altura
Nota: La tabla incluye ajustes para un desgaste
máximo del cepillo de una pulgada. Sustituya el
cepillo si el desgaste es superior a una pulgada.
2. Ajuste el rodillo trasero de manera que el cepillo
quede a la altura de la hierba, o menos. Ajuste el
rodillo según se indica a continuación:
• Antes de realizar ajuste alguno, compruebe la
altura del cepillo sobre una superficie dura para
determinar en qué sentido hay que ajustar el
rodillo trasero.
• Afloje los tres pernos de cada chapa lateral del
rodillo.
• Afloje la tuerca central para poder sacar la llave
de ajuste. Sujete el rodillo trasero, saque la llave
3. Tuercas de ajuste de
altura del rodillo
4. Placa de ajuste de altura
del rodillo
de ajuste y mueva el rodillo a la altura deseada.
Ambos extremos deben estar a la misma altura.
Nota: Cada muesca supone un ajuste de 6 mm
(1/4 pulgada)
• Después de ajustar el rodillo trasero, compruebe
que el bastidor del procesador de terrones está
paralelo al suelo. Vuelva a comprobar la altura
del cepillo.
Nota: Puede ser necesario volver a ajustar el
rodillo trasero si no es posible ajustar el bastidor
principal de manera que quede paralelo al suelo.
Tabla de ajuste del rodillo trasero
Muescas abiertas
cepillo (pulgadas)
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
0
3. Baje el procesador sobre el rodillo trasero elevando
las ruedas traseras.
4. Asegúrese de que el bastidor principal quede
paralelo al suelo. Compruebe con un nivel que
el bastidor principal quede paralelo al suelo. Si el
bastidor principal no está paralelo al suelo, continúe
de la manera siguiente:
Kit de enganche de una sola pasada
• Si la parte delantera del bastidor está más baja,
alargue el acoplamiento.
• Si la parte delantera del bastidor está más alta,
acorte el acoplamiento.
27
Nueva altura del
Altura de corte
(pulgadas)
3-5/8
3-3/8
3-3/4 a 3
3-1/8
2-7/8
2-5/8
3 a 2-1/4
2-3/8
2-1/8
1-7/8
2-1/4 a 1-1/2
1-5/8
1-3/8
1-1/8
1-1/2 a 3/4
7/8
5/8
3/8
3/4 a 0
1/8
–1/8
–3/8
Desgaste del
–5/8
–7/8
cepillo
