2. Všeobecný popis
Čerpací stanice Grundfos jsou prefabrikované čerpací stanice
určené pro jímání a čerpání odpadní vody.
Čerpací jímka je vyrobena z materiálu PE-HD (polyetylén)
a dodává se včetně namontovaného výstupního potrubí
a armatur.
Potrubí je vyrobeno z materiálu PE nebo korozivzdorné oceli
v závislosti na umístění čerpací jímky a čerpané kapalině a tím
i na zvoleném čerpadle.
Odpadní voda přitéká do jímky. Jakmile hladina vody v čerpací
jímce dosáhne maximálního množství kapaliny, zapne se
čerpadlo a bude čerpat vodu dále do kanalizace.
9
7
6
4
2
1

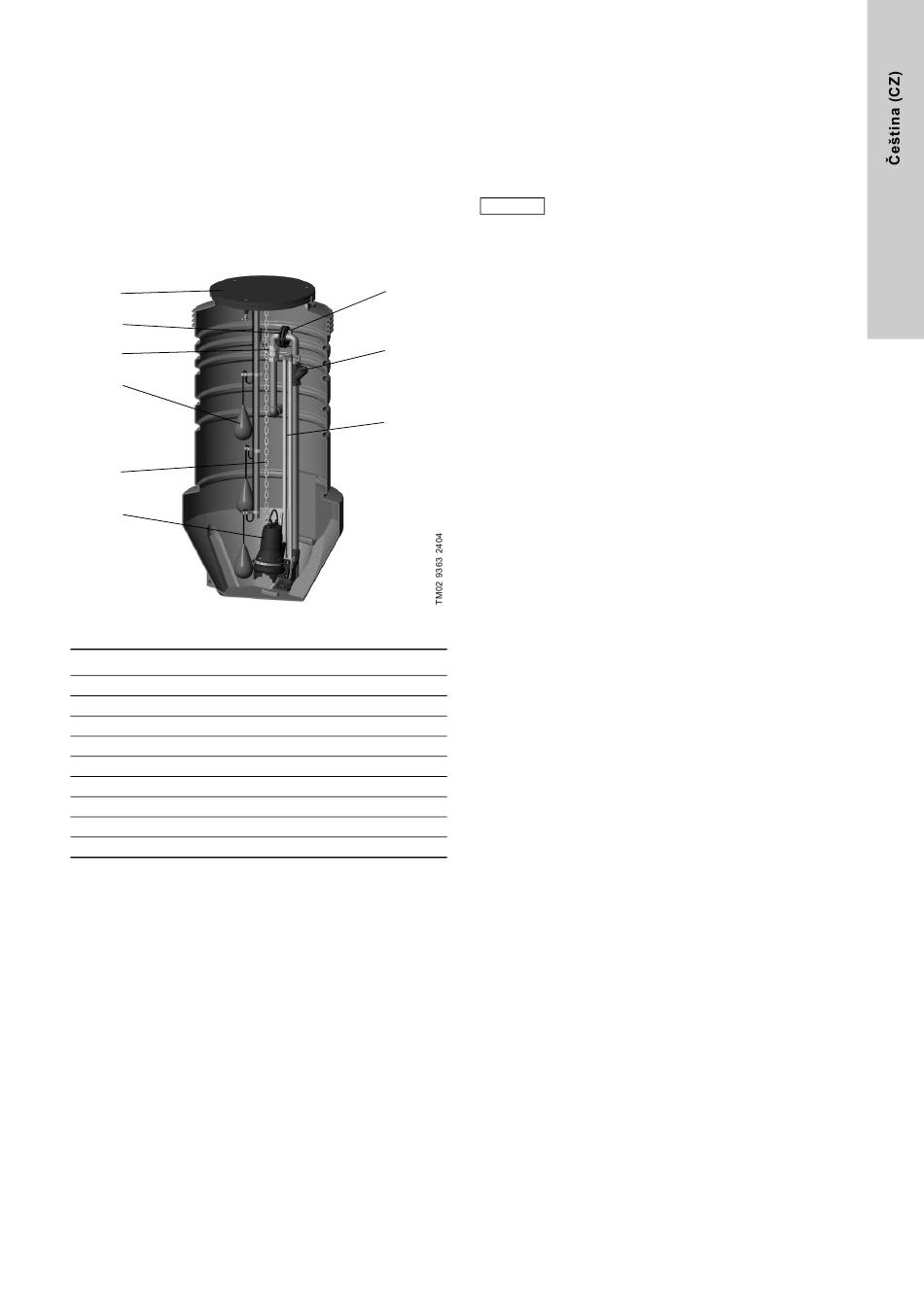

Obr. 1 Příklad čerpací stanice
Pol. Popis
1 Čerpadlo
2 Řetěz
3 Vodicí tyče
4 Plovákový spínač
5 Zpětný ventil
6 Uzavírací armatura
7 Příruba/spojka
8 Připojení, vnitřní závit 1/2"
9 Víko
3. Použití
Čerpací stanice Grundfos se používají k jímání a čerpání
drenážní, mírně znečištěné odpadní vody nebo splašků.
Typ čerpadla závisí na čerpané kapalině.

3.1 Teplota kapaliny

Maximálně 40 °C. V případě vyšších teplot kontaktujte Grundfos.
Čerpadlo vyberte na základě znalostí teploty
Pozor
kapaliny. Viz montážní a provozní návody
jednotlivých čerpadel.
3.2 Kyseliny a zásady
Čerpací stanice je odolná vůči silným kyselinám, alkáliím
8 a rozpouštědlům.
Čerpadla se dodávají spolu s čerpací jímkou a za normálních
okolností jsou vhodná pro kapaliny s hodnotou pH 4 až 10.
V případě pochybností kontaktujte prosím Grundfos.
5

3.3 Viskozita

Čerpací jímka není vhodná pro velmi hustou odpadní vodu.
Viz také instalační a provozní návod pro čerpadlo.
3

3.4 Hustota

Maximálně 1,1 tuny/m
4. Soustava čerpací stanice (PS.S)
Tato kapitola se týká pouze systémů čerpacích stanic
sestavených ze součástí a dílů schválených společností
Grundfos uvedených na typovém štítku soustavy PS.S.
Systém čerpací stanice obsahuje všechny prvky umožňující
funkci čerpací stanice jako jediné jednotky a může obsahovat
následujících pět prvků:
• čerpací jímka
• čerpadlo
• regulátor čerpadla
• regulátor hladiny
• příslušenství.
Systém čerpací stanice nemusí vždy obsahovat všech pět prvků.
Vždy však musí zahrnovat čerpací jímku a čerpadlo; regulátor
čerpadla a regulátor hladiny mohou být vestavěny do čerpadla
nebo může být některé příslušenství vynecháno.
4.1 Označení CE soustavy PS.S
Soustava PS.S je schválena v souladu s těmito směrnicemi
a normami CE:
• Směrnice pro strojírenská zařízení EU (EU Machinery
Directive) EN 2006/42/EC
• EN/ISO 12100, Bezpečnost strojních zařízení - obecné zásady
konstrukce - posouzení rizik a snižování rizik.
S ohledem na zajištění bezpečné přepravy a podle požadavků
zákazníka mohou být prvky PS.S smontovány až na místě.
Schválení CE systému PS.S je však platné pouze při splnění
následujících podmínek:
• Soustava PS.S byl smontována správně v souladu montážním
a provozním návodem soustavy PS.S a čerpací jímky,
čerpadla a regulačních systémů.
• PS.S obsahuje prvky uvedené společností Grundfos na
typovém štítku soustavy PS.S. Typový štítek soustavy PS.S je
upevněn uvnitř čerpací jímky.
