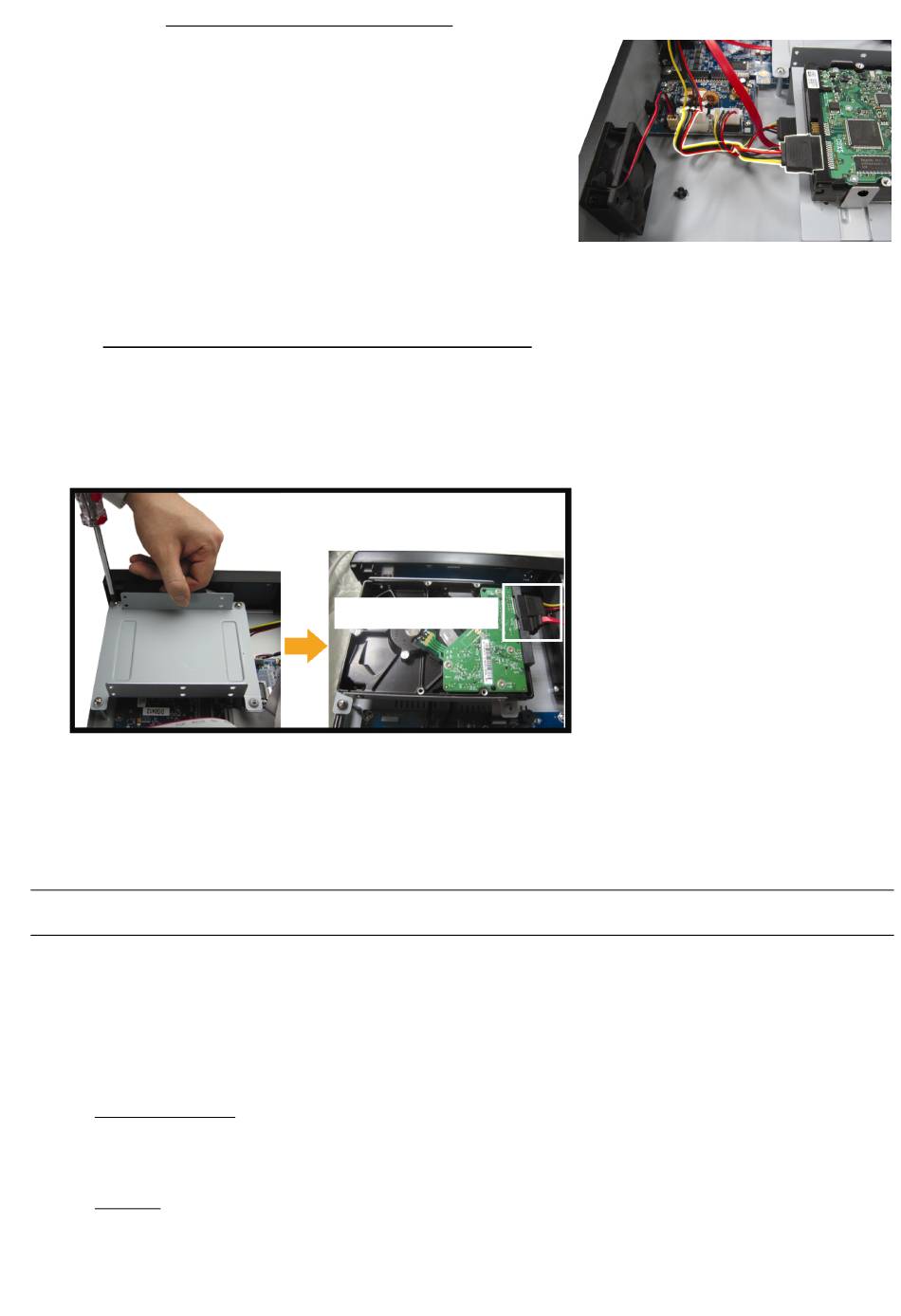

2-2 2 番目のブラケットをインストールする
電源コネクタおよびデータバスコネクタを HDD に接続しま
す。
電源ケーブルを接続する際は、ケーブルが DVD ライター
の電源ケーブルを通っていることを確認します。これによ
り HDD 電源ケーブルによるファンの回転への干渉を防止
します。
ブラケットのねじ穴を HDD のねじ穴に揃えます。HDD の
PCB 側が上に向いていることを確認します。次に、HDD
をブラケットに固定します。
ステップ 3： DVR の上カバーを閉じて、ステップ 1 に緩められたネジを全部締めてください。
 AVD744B, AV744BD, AVD744C および AVD744CD の場合
ステップ 1： DVR の上部カバーのネジを外し、上部カバーを取り外します。
ステップ 2： HDD ブラケットを取り外します。次に PCB 側を上に向けて、互換性のある HDD に電源コネクタとデータバス
コネクタを接続します。
ステップ 3： 互換性のある HDD をブラケットに配置し、各側 2 本ずつ付属のねじで固定します。
ステップ 4： ブラケットを DVR に戻します。
ステップ 5： 上部カバーを戻し、ステップ 1 で外したネジで固定します。
2.3 DCCS カメラの設置
設置環境やカメラのタイプに応じて、カメラを壁または天井に設置します。設置の詳細は、お使いのカメラのユーザーマ
ニュアルを参照してください。
注意： DCCS 制御を有効にするには、カメラと DVR の間の距離を 200 m 以内に抑える必要があります。詳細は 2 ページの
「2.1 必須条件」を参照してください。
2.4 DCCS カメラの接続
カメラは DVR のスイッチをオンにする前に、接続して給電しなければなりません。規定された電源でカメラに接続します。
次にカメラのビデオ出力を、同軸ケーブルまたは BNC コネクタ付き RCA ケーブルを使って DVR ビデオ入力ポートに接
続します。
1) ビデオケーブル接続
カメラビデオの出力を DVR ビデオの入力ポートに接続するには、同軸ケーブルまたは BNC コネクタ付きの RCA ケ
ーブルを使います。
2) 電源接続
カメラを指定の電源に接続し、電源が供給されていることを確認します。
電源&データバスの接続
