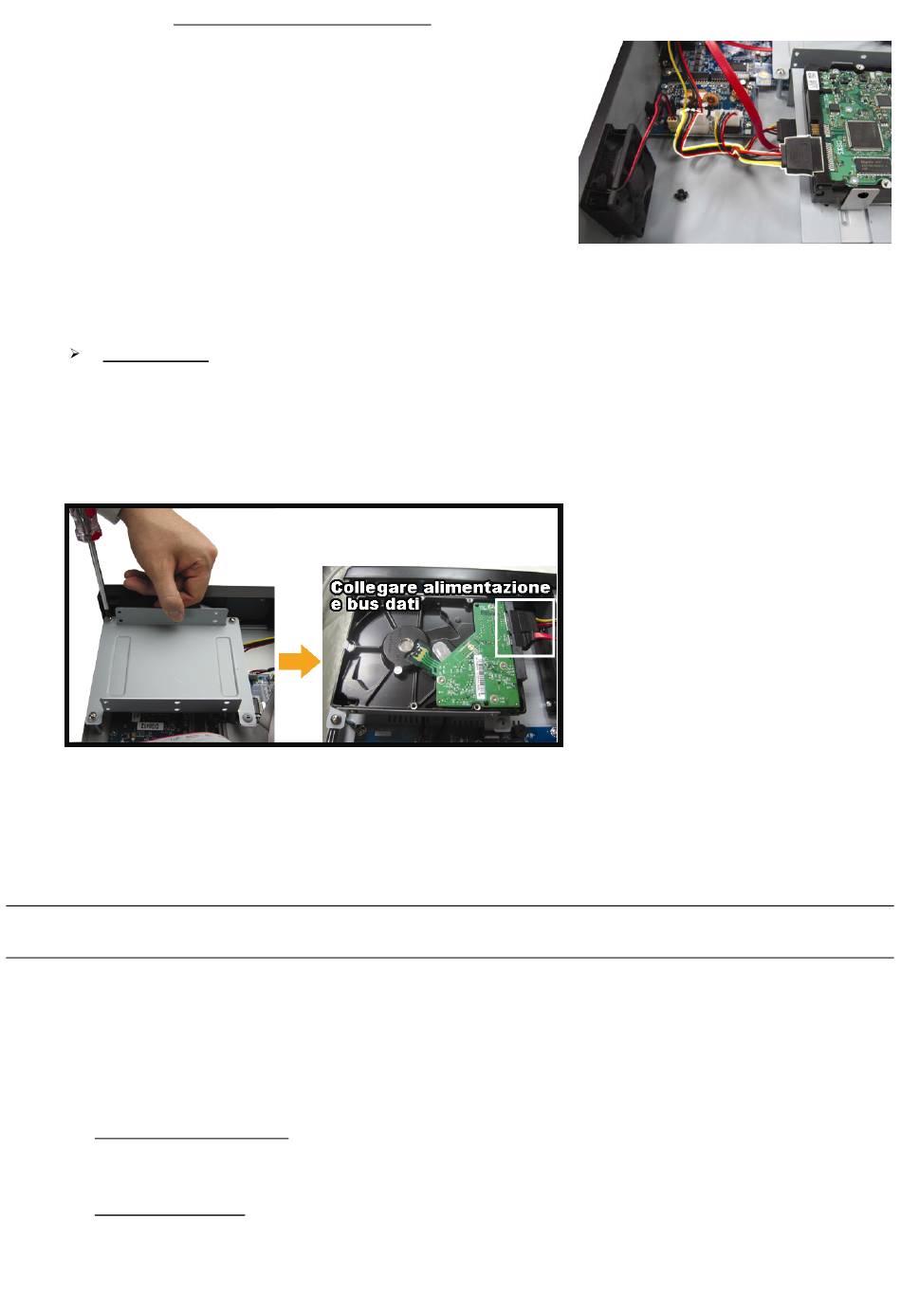

2-2 Installazione sul secondo supporto
Collegare il connettore d'alimentazione ed il connettore
bus dati all'unità HDD.
Quando si collega il cavo d'alimentazione, assicurarsi di
farlo passare attraverso il cavo d'alimentazione del
masterizzatore DVD. Questo impedisce al cavo
d'alimentazione dell'unità HDD di interferire col movimento
della ventola.
Allineare i fori del supporto con quelli dell'unità HDD.
Assicurarsi che il lato PCB dell'unità HDD sia rivolto verso
l'alto. Infine, fissare l'unità HDD al supporto.
Fase 3: Chiudere la copertura superiore del DVR e stringere tutte le viti allentate nella Fase 1.
Per AVD744BD
Fase 1: Rimuovere le viti sul comperchio superiore del DVR, quindi rimuovere il coperchio superiore.
Fase 2: Rimuovere la staffa del disco rigido. Quindi, con il lato del circuito stampato rivolto verso l'alto, collegare il disco
rigido compatibile al connettore di alimentazione e al connettore bus dati.
Fase 3: Collocare il disco rigido compatibile sulla staffa, e fissarlo utilizzando le viti fornite, due per ogni lato.
Fase 4: Riposizionare la staffa sul DVR.
Fase 5: Riposizionare il comperchio superiore e serrare le viti allentate nella Fase 1.
2.3 Installazione della telecamera DCCS (telecamera controllabile)
Installare la telecamera a parete o sul soffitto, in funzione dell'ambiente di installazione e del tipo di telecamera. Per
informazioni sull'installazione, fare riferimento al manuale utente della telecamera.
Nota: La distanza tra telecamera e DVR deve essere compresa entro i 200 metri per poter utilizzare il controllo DCCS
(telecamera controllabile). Fare riferimento alla sezione "2.1 Prerequisiti", a pagina 2, per i dettagli.
2.4 Collegamento della telecamera DCCS (telecamera controllabile)
Le telecamere devono essere collegate ed alimentate prima di accendere il DVR. Collegare la telecamera usando il tipo
d'alimentazione indicata. Poi, collegare l'uscita video della telecamera alla porta ingresso video del DVR usando un cavo
coassiale o un cavo RCA con connettori BNC.
1) Collegamento del cavo video
Collegare l'output video della telecamera alla porta d'input video del DVR usando un cavo coassiale o un cavo RCA con
connettore BNC.
2) Collegamento elettrico
Collegare la telecamera ad una presa di corrente che eroghi l'alimentazione indicata ed accertarsi che sia alimentata.
