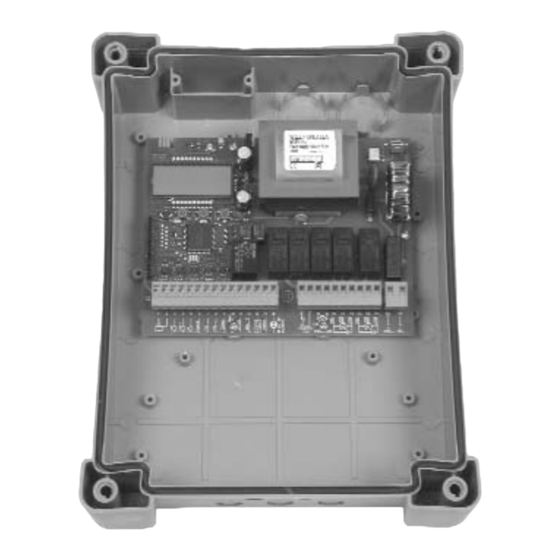

Cuadro de maniobras digital para cancelas de 1 ó 2 hojas para motores de 24v (72 páginas)
Resumen de contenidos para V2 PD1
Página 1
All manuals and user guides at all-guides.com V2 ELETTRONICA SPA IL n.021 Corso Principi di Piemonte, 63 EDIZ. 20/11/02 12035 RACCONIGI (CN) ITALY tel. +39 01 72 81 24 11 fax +39 01 72 84 050 info@v2elettronica.com www.v2elettronica.com CENTRALE DI COMANDO DIGITALE PER CANCELLI A SINGOLA E DOPPIA ANTA DIGITAL CONTROL UNIT FOR ONE AND TWO LEAF SWING GATES ARMOIRE DE COMMANDE DIGITALE POUR PORTAILS À...
Página 2
All manuals and user guides at all-guides.com ISTRUZIONI ..........1 INSTRUCTIONS .
La centrale di comando PD1 è destinata al comando di uno o due attuatori elettromeccanici per l'automazione di porte La PD1 è dotata di un display il quale permette, oltre che e cancelli a battente. Qualsiasi altro impiego è ritenuto impro- una facile programmazione, il costante monitoraggio dello prio quindi non conforme alle normative vigenti.
All manuals and user guides at all-guides.com COLLEGAMENTI ALLA MORSETTIERA ATTENZIONE: Prima di eseguire le seguenti operazioni disalimentare la centrale di comando. Centrale antenna Porre la massima attenzione al verso di innesto dei Schermatura antenna moduli estraibili. Comando di apertura per il collegamento di dispositivi tradizionali con contatto N.A, INNESTO MODULO RICEVITORE MT433...
è aperto (il disegno sopra indicato illustra il caso in cui gli ingressi: È possibile definire il funzionamento della centrale PD1 con START, START P, FOTO1, FOTO2 e STOP sono stati tutti due diverse modalità di programmazione: collegati correttamente).
All manuals and user guides at all-guides.com Questo tipo di programmazione permette di caricare in memoria i dati di Default V2 ELETTRONICA: i dati sono indicati nella tabella riassuntiva allegata al fondo (colonna DATI DI DEFAULT). Selezionare l'opzione desiderata tramite i tasti UP e DOWN, quindi premere MENU per confermare.
All manuals and user guides at all-guides.com RITARDO D’ANTA IN APERTURA Per evitare che le ante possano entrare in collisione durante l’apertura, è necessario introdurre il tempo di ritardo r.AP , regolabile da 0 a 120 secondi (±0,5). In questo modo l’apertura dell’anta 2 viene ritardata rispetto all’anta 1 del tempo impostato.
All manuals and user guides at all-guides.com TEMPO CHIUSURA VELOCE DOPO RALLENTAMENTO IN CHIUSURA Qualora venga impostato un tempo di rallentamento diverso da 0, è possibile che la velocità del cancello non sia sufficiente a far scattare la serratura durante la chiusura. Per questo motivo, dopo che si è...
All manuals and user guides at all-guides.com START PEDONALE IN APERTURA Questo menù permette di selezionare le funzioni del comando di START P. durante la fase di apertura. PAUS il comando di START PEDONALE ferma il cancello che entra in fase di pausa. il comando di START PEDONALE non è...
All manuals and user guides at all-guides.com Nel primo caso la chiusura del contatto N.a. , è possibile con un comando di START o di START PEDONALE (sia con chiave sia con trasmettitore); nel secondo è possibile azionando il trasmettitore memorizzato sull’ingresso radio tEL4;...
All manuals and user guides at all-guides.com INGRESSO STOP Questo menù permette di selezionare le funzioni associate al comando di STOP. ingresso STOP è disabilitato ProS il comando di STOP ferma il cancello: al successivo comando di START il cancello riprende il moto nella direzione precedente.
All manuals and user guides at all-guides.com INGRESSI RADIO Ad ogni codice memorizzato è associato uno dei quattro ingressi disponibili, al fine di impartire alla centrale il comando desiderato; inoltre con operazioni semplici e veloci, è possibile eseguire la cancellazione parziale o totale dei codici presenti in memoria.
All manuals and user guides at all-guides.com TABELLA FUNZIONI PD1 DISPLAY DATI DESCRIZIONE DATI DI MEMO DEFAULT DATI no/Si Carica dati standard V2 ELETTRONICA t.AP1 0 ÷ 120 s Tempo apertura anta 1 22.5 t.AP2 0 ÷ 120 s Tempo apertura anta 2 22.5 t.APP 0 ÷...
Página 15
All manuals and user guides at all-guides.com TABELLA FUNZIONI PD1 DISPLAY DATI DESCRIZIONE DATI DI MEMO DEFAULT DATI Antislittamento motori t.AAS=2.0s - Non è attivo t.AAS - Antislittamento attivo con tempo regolabile (0 ÷ 120 s) StoP Ingresso di STOP - L’ingresso è...
Página 16
All manuals and user guides at all-guides.com NOTE...
The PD1 control unit can drive one or more The design of PD1 has been designed to realize a product electromechanical actuators for the automation of swing that meets all kind of requirements, with a highly versatile doors and swing gates.
All manuals and user guides at all-guides.com TERMINAL CONNECTION ATTENTION: it is necessary to turn off the control unit power before doing the operations Antenna mentioned here below. Please pay attention to the Antenna shield. way you connect the removable modules. Opening control for the connection of: control devices with normally PLUGGING THE RECEIVER MODULE IN...
PEDESTRIAN START command: this way, the service engineer is enabled to perform the test and the set-up. The PD1 unit can be set up in two different program modes: The control panel represents the physical status of the DEFAULT PROGRAM MODE or CUSTOM PROGRAM MODE.
All manuals and user guides at all-guides.com This type of programming allows loading the V2 ELETTRONICA default program in the memory: the standard data that will be inserted automatically are shown in the table below (in the column DEFAULT DATA).
All manuals and user guides at all-guides.com GATE DELAY DURING OPENING In order to avoid any collision of the gate during the opening phase, the time of delay should be introduced r.AP, which is adjustable from 0 to 120 seconds (±0,5) .In such a case the opening time of gate 2 is delayed in comparison to the gate 1.
All manuals and user guides at all-guides.com FAST CLOSING TIME AFTER SLOWING DOWN DURING CLOSING When a slowing down time different from 0 s is set, it is possible that the gate speed is not sufficient to trigger the lock during closing.
IMPORTANT: If the automatic reclosing is not available, is necessary to enable the start command in pause(menu St.PA) COURTESY LIGHTS Thanks to the connection "courtesy light" the PD1 control unit enables the connection of the courtesy lights (I.E. garden lights), which can work automatically (lights on for the...
This menu permits to activate or to disable the flashlight during the pause time. FLASHLIGHT WITH INTERMITTENCE The control unit PD1 permits the connection of a flashlight with or without intermittence. If the flashlight is equipped with an inner intermittence effect, it is necessary to select the option "Si", but if it has no inner intermittence, it is necessary to select the option "no"...
All manuals and user guides at all-guides.com INPUT STOP This menu permits to select the functions associated to the command of STOP. the input STOP is not available ProS the input STOP stops the gate: pressing the command START the gate continues the motion invE the command STOP stops the gate: at the next START the gate starts moving in the opposite direction.
All manuals and user guides at all-guides.com RADIO INPUTS To each memorized code one of the available four radio inputs is associated, in order to give the control unit the wished command; furthermore with simple and fast operations it is possible to carry out the partial or total clearing of the codes present in memory.
All manuals and user guides at all-guides.com FUNCTION TABLE PD1 DISPLAY DATA DESCRIPTION DEFAULT MEMO DATA DATA no/Si Load V2 ELETTRONICA standard data t.AP1 0 ÷ 120 s Gate 1 opening time 22.5 t.AP2 0 ÷ 120 s Gate 2 opening time 22.5 t.APP 0 ÷...
Página 29
All manuals and user guides at all-guides.com FUNCTION TABLE PD1 DISPLAY DATA DESCRIPTION DEFAULT MEMO DATA DATA Motor antiskid t.AAS=2.0s - Antiskid function is not active t.AAS - Antiskid function active with additional time adjustable from 0 to 120 s...
Página 30
All manuals and user guides at all-guides.com NOTE...
à un ou à deux volets. doivent être faites à travers de techniciens qualifiés. La conception de projet de la PD1 a visé réalisation d'un produit qui soit en mesure de correspondre à toutes les exi- L'armoire de commande PD1 sert pour portails gences, parvenant à...
All manuals and user guides at all-guides.com BRANCHEMENTS AU BORNIERE ATTENTION: Avant de faire ces opérations, couper l'alimentation à la centrale de commande. Centrale antenne Faire bien attention au vers de branchement des Blindage antenne modules extraibles. Commande d'ouverture pour le branchement de: commande traditionnels avec contact INSERTION MODULE RÉCEPTEUR...
Il est possible de définir le fonctionnement de la centrale après 50 seconds du de la dernier intervention, l'écran se PD1 selon deux différentes modalités de programmation: pose en stand-by. Se re-allume à la premiere variation PROGRAMMATION PRÉDÉFINIE (DEFAULT) ou d'une des entrées (START, START P, FOTO1, FOTO2, STOP)
All manuals and user guides at all-guides.com Ce type de programmation permet de charger dans la mémoire le programme de Default prédéfini par V2 ELETTRONICA: les données standard qui seront insérés automatiquement sont indiquées sur le tableau récapitulatif ci-dessous (colonne DONNÉES DE DEFAULT).
All manuals and user guides at all-guides.com DELAI DU BATTANT PENDANT LA PHASE D'OUVERTURE Pour éviter que les battant n'entrent en collision pendant l'ouverture, il est nécessaire d'introduire le délai r.AP, réglable de 0 a 120 secondes (±0,5). De cette manière l'ouverture du battant 2 est retardée contrairement à...
All manuals and user guides at all-guides.com TEMPS FERMETURE RAPIDE APRES RALENTISSEMENT EN FERMETURE Dans le cas on établit un temps de ralentissement différent de 0 s, est possible que la vitesse du portail ne soit pas suffisant à faire déclencher la serrure pendant la fermeture. Pour cette raison, après la phase de ralentissement, est possible fermer le portail a une vitesse normale (sans ralentissement) pour un temps établi entre 0 et 120 seconde (±1,5 s).
All manuals and user guides at all-guides.com DEMARRAGE PIETON EN OUVERTURE Ce menu permet de sélectionner les fonctions de la commande de démarrage piéton pendant la phase d'ouverture. PAUS la commande de démarrage piéton arrête le portail qui entre en phase de pause. la commande de démarrage piéton n'est pas captée.
Ce menu permet de d'activer ou de désactiver le clignotant pendant le durée de pause. CLIGNOTANT INTERMITTENT La centrale PD1 permet de relier un clignotant intermittent ou non. Si le clignotant est doté d'un dispositif intermittent interne, il est nécessaire de sélectionner l'option "Si"; dans le cas contraire, il est nécessaire de sélectionner l'option "no"...
All manuals and user guides at all-guides.com ENTREE STOP Ce menu permet de sélectionner le fonctions associées à la commande de STOP. l'entrée STOP est désactivé. ProS la commande de STOP arrête le portail: lors de la commande de DEMARRAGE suivante le portail reprend le mouvement dans la direction précédente.
All manuals and user guides at all-guides.com ENTREES RADIO A chaque code mémorisé est associée l'une des quatre entrées radio disponibles, afin de conférer la commande désirée à la centrale; de plus, à l'aide d'opérations simples et rapides, il est possible d'effacer partiellement ou totalement les codes présents en mémoire.
All manuals and user guides at all-guides.com TABLEAU FONCTIONS PD1 DISPLAY DONNÉES DESCRIZIONE DONNÉES MEMO DEFAULT DONNÉES no/Si Chargement données standard V2 ELETTRONICA t.AP1 0 ÷ 120 s 22.5 Durée ouverture battant 1 t.AP2 0 ÷ 120 s 22.5 Durée ouverture battant 2 t.APP...
Página 43
All manuals and user guides at all-guides.com TABLEAU FONCTIONS PD1 DISPLAY DONNÉES DESCRIZIONE DONNÉES MEMO DEFAULT DONNÉES t.AAS=2.0s Antipanage moteurs - Non activé t.AAS - Antipanage activé avec temps ajouté réglable 0 – 120 s. StoP Entrée de STOP - L’entrée est désactivée: la commande d’ arrêté n’est pas captée invE - La commande d'arrêt arrêté...
Página 44
All manuals and user guides at all-guides.com NOTA...
(+39) 01 72 81 24 11 erreicht werden kann. die Konformität-skontrolle wurden die folgenden technischen Normen angewandt: Die Firma V2 ELETTRONICA behält sich das Recht vor, das Produkt ohne vorherige Ankündigungen abzuändern; die EN 60335–1: SICHERHEIT ELEKTRIK Übernahme der Haftung für Schäden an Personen oder EN 50081–1, EN 50081–2: ELEKTROMAGNETISCHE...
All manuals and user guides at all-guides.com ANSCHLÜSSE AM KLEMMENBRETT ACHTUNG: Vor den folgenden Operationen trennen Sie bitte die Steuerung vom Stromnetz. Zentrale Antenne. Achten Sie auf die Richtung, in der Sie die auszieh- Entstörung Antenne. baren Module einfügen. Öffnungsbefehl für die Anschlüsse der traditioneller Steuervorrichtungen mit EINSTECKEN DES EMPFANGSMODULS MT433...
Wenn man eine der drei Tasten (MENU, UP, DOWN) drückt, Installateur die Prüfung und Feinregulierung vornehmen. bleibt das Display für 50 Sekunden eingeschaltet. Die Funktion der Zentrale PD1 kann in zwei verschiedenen Modalitäten definiert werden: PROGRAMMIERUNG VOREINGESTELLTE PROGRAMMIERUNG (DEFAULT) oder Die Zentrale PD1 ermöglicht die Programmierung mit...
All manuals and user guides at all-guides.com Diese Art der Programmierung gestattet, das vordefinierte Programm der V2 ELETTRONICA in den Speicher zu laden: Die automatisch eingegebenen Standarddaten sind in der zusammenfassenden Übersicht in der Anlage unten aufgezählt (Spalte DEFAULT-DATEN). •...
All manuals and user guides at all-guides.com VERZÖGERUNG DES FLÜGELS BEIM ÖFFNEN Um ein Zusammenstoßen der Flügel in der Öffnungsphase zu vermeiden, ist die Verzögerungszeit r.AP einzustellen. Der Wert ist von 0 bis 120 Sekunden (±0,5) regulierbar. Auf diese Weise wird die Öffnung von Flügel 2 im Vergleich zu Flügel 1 um die eingestellte Zeit verzögert.
All manuals and user guides at all-guides.com ZEIT FÜR SCHNELLES SCHLIESSEN NACH DEM BREMSEN IN DER SCHLIESSPHASE Wird eine Bremszeit mit einem Wert 0 eingestellt, könnte die Geschwindigkeit des Tores u.U. nicht ausreichend sein, um die Sperre beim Schließen einrasten zu lassen. Aus diesem Grund besteht die Möglichkeit, das Tor im Anschluss an die Bremsphase mit normaler Geschwindigkeit (ohne Verlangsamung) in einer von 0 bis 120 Sekunden (±0,5) einstellbaren Zeit schließen zu lassen.
All manuals and user guides at all-guides.com START FUSSGÄNGERDURCHGANG IN ÖFFNUNGSPHASE Mithilfe dieses Menüs können die Funktionen des Befehls START P. in der Öffnungsphase festgelegt werden. PAUS der Befehl START FUSSGÄNGER stoppt das Tor und bringt es in den Modus Pause. der Befehl START FUSSGÄNGER wird ignoriert.
Mithilfe dieses Menüs kann die Blinkleuchte im Modus Pause aktiviert oder deaktiviert werden. BLINKSIGNAL Die Zentrale PD1 gestattet den Anschluss einer Warnleuchte, mit oder ohne Blinksignal. Verfügt die Leuchte bereits über eine eige- ne Blinksignalfunktion, muss die Option "Si" ausgewählt werden;...
All manuals and user guides at all-guides.com EINGANG STOP Mithilfe dieses Menüs können die Funktionen festgelegt werden, die dem Befehl STOP zugeordnet werden sollen. der Eingang STOP ist gesperrt. ProS der Befehl STOP hält das Tor an, beim nächsten Befehl START nimmt das Tor die Bewegung in der gleichen Richtung wieder auf.
All manuals and user guides at all-guides.com EINGÄNGE FUNK Jedem der gespeicherten Codes wird einer der vier verfügbaren Eingänge zugeordnet, so dass an die Zentrale direkt der gewünschte Befehl übermittelt werden kann. Weiterhin besteht mittels einfacher und schneller Einstellungsoptionen die Möglichkeit, den Speicherinhalt teilweise oder vollständig zu löschen.
All manuals and user guides at all-guides.com FUNKTIONSÜBERSICHT PD1 DISPLAY DATEN BESCHREIBUNG DATEN MEMO DEFAULT DATEN no/Si Laden der Standarddaten V2 ELETTRONICA t.AP1 0 ÷ 120 s 22.5 Öffnungszeit Flügel 1 t.AP2 0 ÷ 120 s 22.5 Öffnungszeit Flügel 2 t.APP 0 ÷...
Página 57
All manuals and user guides at all-guides.com FUNKTIONSÜBERSICHT PD1 DISPLAY DATEN BESCHREIBUNG DATEN MEMO DEFAULT DATEN t.AAS=2.0s Gleitschutz Motoren - Nicht aktiv t.AAS - Gleitschutz aktiv mit Zusatzzeit in Öffnungs- oder Schließphase, regulierbar von 0 bis 120 Sek. StoP Input STOP...
Página 58
All manuals and user guides at all-guides.com BEMERKUNGEN...
Todos otros empleos seran La proyectación del PD1 se ha dirigido a la realización de un considerados abusivos y entonces non conformes a las producto que se adapta a todas las exigencias, normas vigentes.
All manuals and user guides at all-guides.com CONEXIONES DE LAS REGLETAS ATENCION: Antes de hacer estas operacciones, llevar l'electricidad del cuadro de maniobra. Ser Positivo antena. cuidado en la direccion de la conexion del modulo Malla antena. extraible. Comando de apertura para la conexión de dispositivos tradicionales de comando INSERCION MODULO RECEPTOR MT433...
START, START P, FOTO1, FOTO2 y STOP han sido todos conectadas correctamente). Es posible definir el funcionamiento del cuadro PD1 con dos FONCION AUTO POWER-OFF: en fase de programaciòn, modalidades distintas de programación: después 50 segundos de l'ultima intervenciòn, el display se...
All manuals and user guides at all-guides.com Este tipo de programación permite cargar en memoria el programa de Default por defecto de la V2 ELETTRONICA: los datos standard que vienen insertados automáticamente están indicados en la tabla adjunta al final (columna DATOS POR DEFECTO).
All manuals and user guides at all-guides.com RETRASO DE LA HOJA EN APERTURA Para evitar que las hojas puedan colisionar durante la apertura, es necesario introducir el tiempo de retraso r.AP, regulable de 0 a 120 segundos (±0,5). De este modo la apertura de la hoja 2 se retrasa respecto a la hoja 1 por el tiempo programado.
All manuals and user guides at all-guides.com TIEMPO DE CIERRE RAPIDO DESPÚES DEL PARO SUAVE EN CIERRE En el caso de que se programe un tiempo de ralentización diferente de 0 seg., cabe la posibilidad que la velocidad de la puerta en fase de cierre no sea suficiente para que la cerradura encaje correctamente.
All manuals and user guides at all-guides.com START PEATONAL EN APERTURA Este menú permite seleccionar las funciones del comando de START P. durante la fase de apertura. PAUS el comando de START PEATONAL para la cancela que entra en fase de pausa. el comando de START PEATONAL no se acepta.
LÁMPARA DE SEÑALIZACIÓN CON INTERMITENCIA El cuadro de maniobras PD1 permite la conexión de una lámpara de señalización con o sin intermitencia. Si la lámpara de señalización tiene la intermitencia en su interior, es necesario seleccionar la opción "Si";...
All manuals and user guides at all-guides.com ENTRADA STOP Este menú permite seleccionar las funciones asociadas al comando de STOP. la entrada STOP está deshabilitada. ProS el comando de STOP para la cancela: al siguiente comando de START la cancela reemprende el movimiento en la dirección precedente.
All manuals and user guides at all-guides.com ENTRADAS RADIO A cada código memorizado está asociado uno de los cuatro ingresos radio disponibles, con el fin de impartir al cuadro el comando deseado; además, con operaciones simples y veloces, es posible efectuar la cancelación parcial o total de los códigos presentes en memoria.
All manuals and user guides at all-guides.com TABLA DE FUNCIÓN PD1 DISPLAY DONNÉES DESCRIZIONE DONNÉES MEMO DEFAULT DONNÉES no/Si Programación standard V2 ELETTRONICA t.AP1 0 ÷ 120 s 22.5 Tiempo apertura hoja 1 t.AP2 0 ÷ 120 s 22.5 Tiempo apertura hoja 2 t.APP...
Página 71
All manuals and user guides at all-guides.com TABLA DE FUNCIÓN PD1 DISPLAY DONNÉES DESCRIZIONE DONNÉES MEMO DEFAULT DONNÉES t.AAS=2.0s Función antipatinamiento motores - No está activada t.AAS - Antipatinamiento activado con tiempo añadido en apertura o cierre regulable (de 0 a 120 s)
Página 72
All manuals and user guides at all-guides.com NOTA...
