OPTIWAVE 5200 C/F
Equipos con antena Metallic Horn

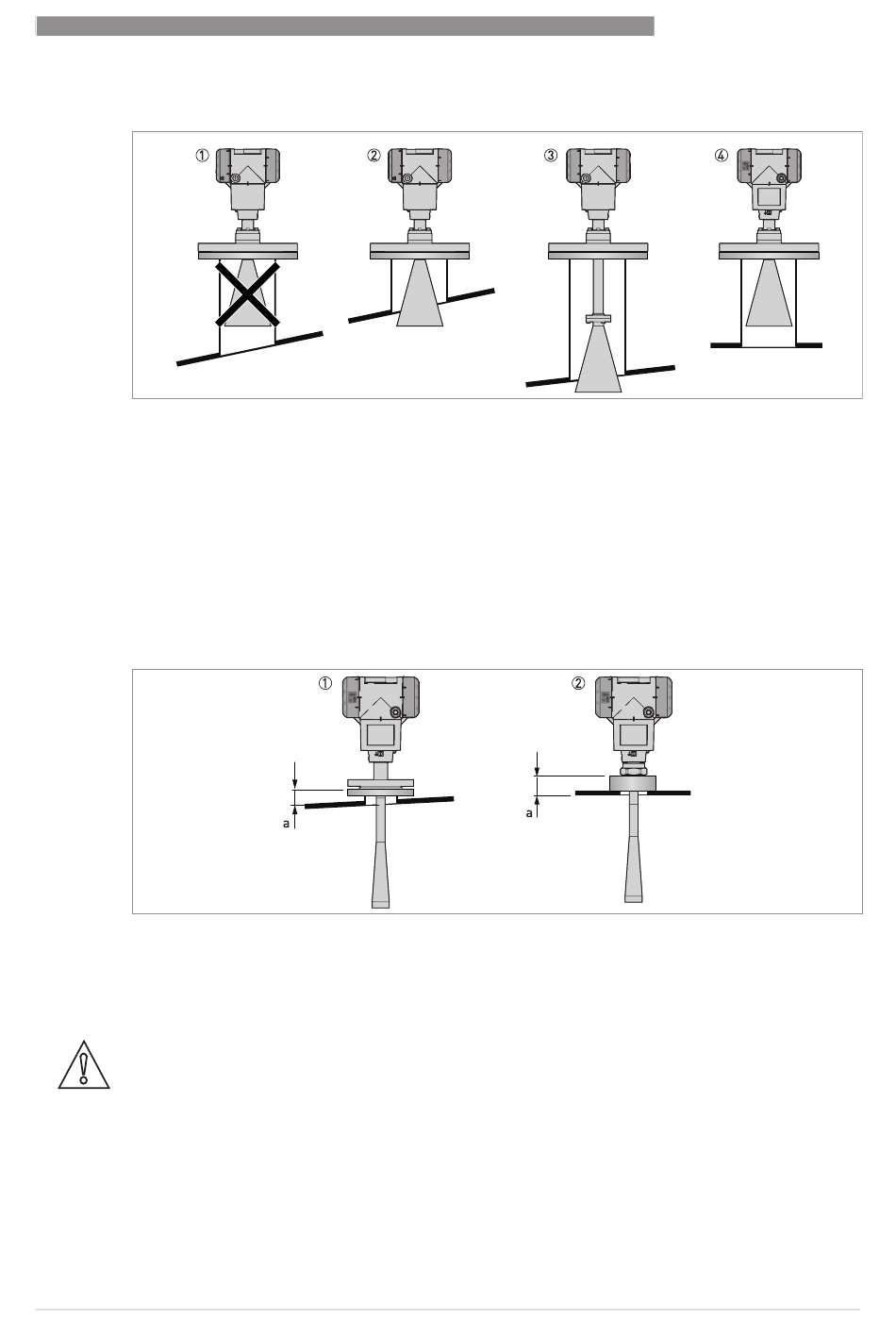

Figura 2-15: Equipos con antena Metallic Horn
1 Si el techo no es plano, la antena debe sobresalir de la tobera.
2 Tobera para tanque corta
3 Tobera para tanque larga (equipo con extensión de antena)
4 Si el techo del tanque es plano y el elemento de conexión del tanque es simétrico, no hace falta que la antena sobre-
salga de la tobera. De este modo, el equipo puede tener un mayor rango de medida.
La antena debe sobresalir de la tobera. Si es necesario, utilice una extensión de antena. No
obstante, si el techo del tanque es plano y el elemento de conexión del tanque es simétrico, no
hace falta que la antena sobresalga de la tobera. De este modo, el equipo puede tener un mayor
rango de medida.
Equipos con antena PTFE o PP Wave Horn
Figura 2-16: Equipos con antena PTFE o PP Wave Horn
Altura recomendada para la conexión de proceso del tanque, a = 44...200 mm / 1,7...7,87¨
1 Equipo con antena PTFE Wave Horn y conexión bridada. Se pueden adquirir extensiones de antena opcionales
(100 mm / 4¨, 200 mm / 8¨ y 300 mm / 12¨) para toberas largas.
2 Equipo con antena PP Wave Horn y conexión roscada
¡ PRECAUCIÓN!
Si hay señales parásitas, el equipo no medirá correctamente. Las señales parásitas están
causadas por:
Objetos en el tanque.
•
Esquinas agudas perpendiculares a la trayectoria del haz de radar.
•
Cambios súbitos del diámetro del tanque en la trayectoria del haz de radar.
•
Realice una grabación del espectro vacío (véase Funcionamiento
parásitas mediante un filtro.
01/2014 - 4003332701 - QS OPTIWAVE5200-R02-es
Funcionamiento) para eliminar las señales Funcionamiento Funcionamiento
