INSTALACIÓN
2
1 Quite los 2 tornillos de aletas del alojamiento. Compruebe que la arandela elástica está co-
rrectamente montada en el alojamiento (en el accesorio de protección ambiental).
2 Baje la protección ambiental hasta colocarla sobre el equipo.
3 Fije los 2 tornillos de aletas. Asegúrese de fijar la protección ambiental mediante los orificios
correctos. Los orificios deben ser los adecuados para el alojamiento opcional utilizado (com-
pacto vertical (no Ex o con aprobación Ex-i, etc.)). Para más información, consulte la siguiente
figura:

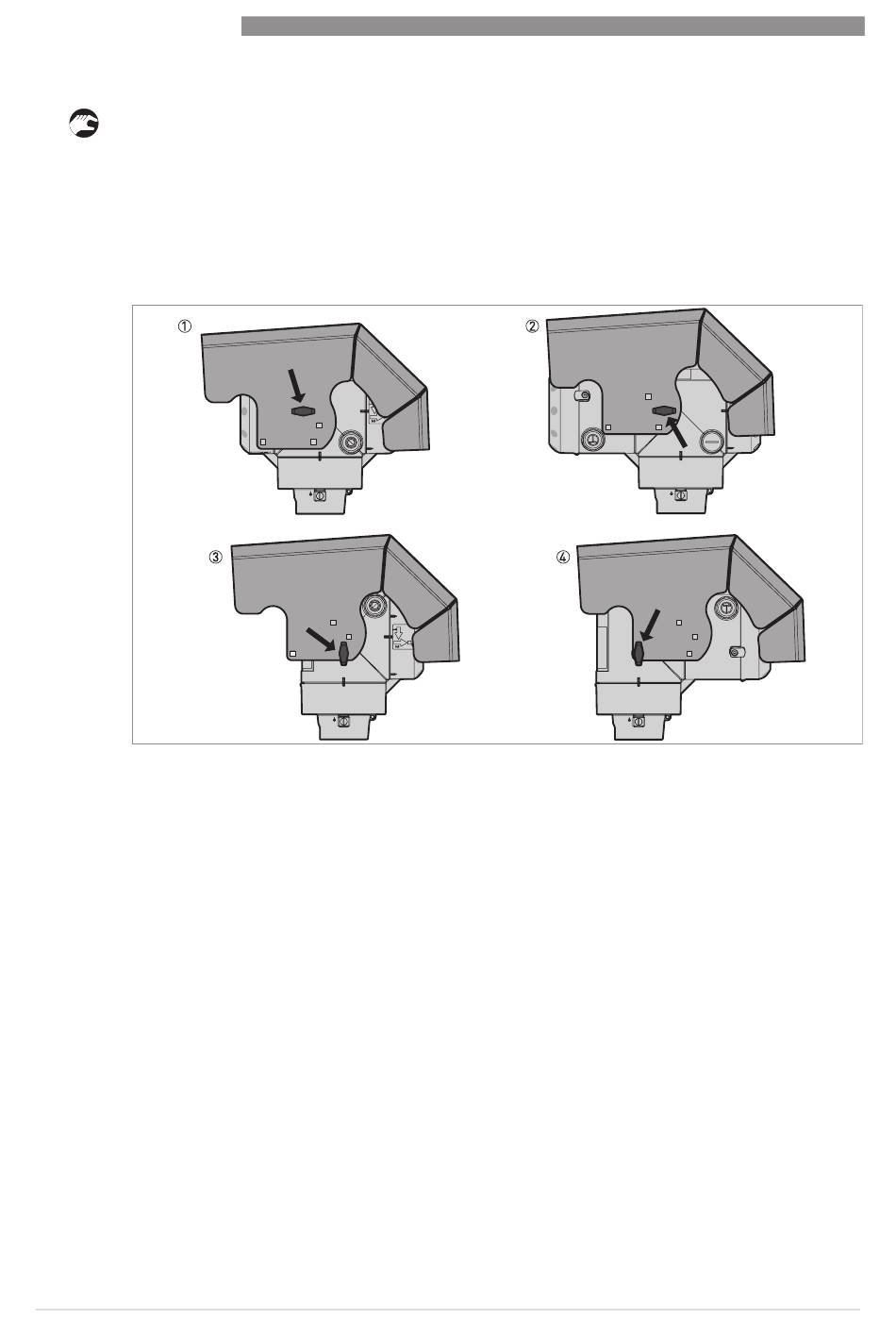

Figura 2-26: Orificios para instalar la protección ambiental (versiones de alojamiento)
1 Alojamiento compacto horizontal (equipos no Ex y con aprobación Ex i)
2 Alojamiento compacto horizontal (equipos con aprobación Ex d)
3 Alojamiento compacto vertical (equipos no Ex y con aprobación Ex i)
4 Alojamiento compacto vertical (equipos con aprobación Ex d)
Las dimensiones totales de la protección ambiental aparecen en la sección "Dimensiones y
peso" del manual.
