OPTIWAVE 5200 C/F
3.4 Tensión de alimentación mínima
Utilice estas gráficas para encontrar la tensión de alimentación mínima para una determinada
carga de salida de corriente.
Equipos no Ex y equipos con aprobación para lugares peligrosos (Ex i / IS)
1000
900
800
700
600
500
400
300
200
100
0

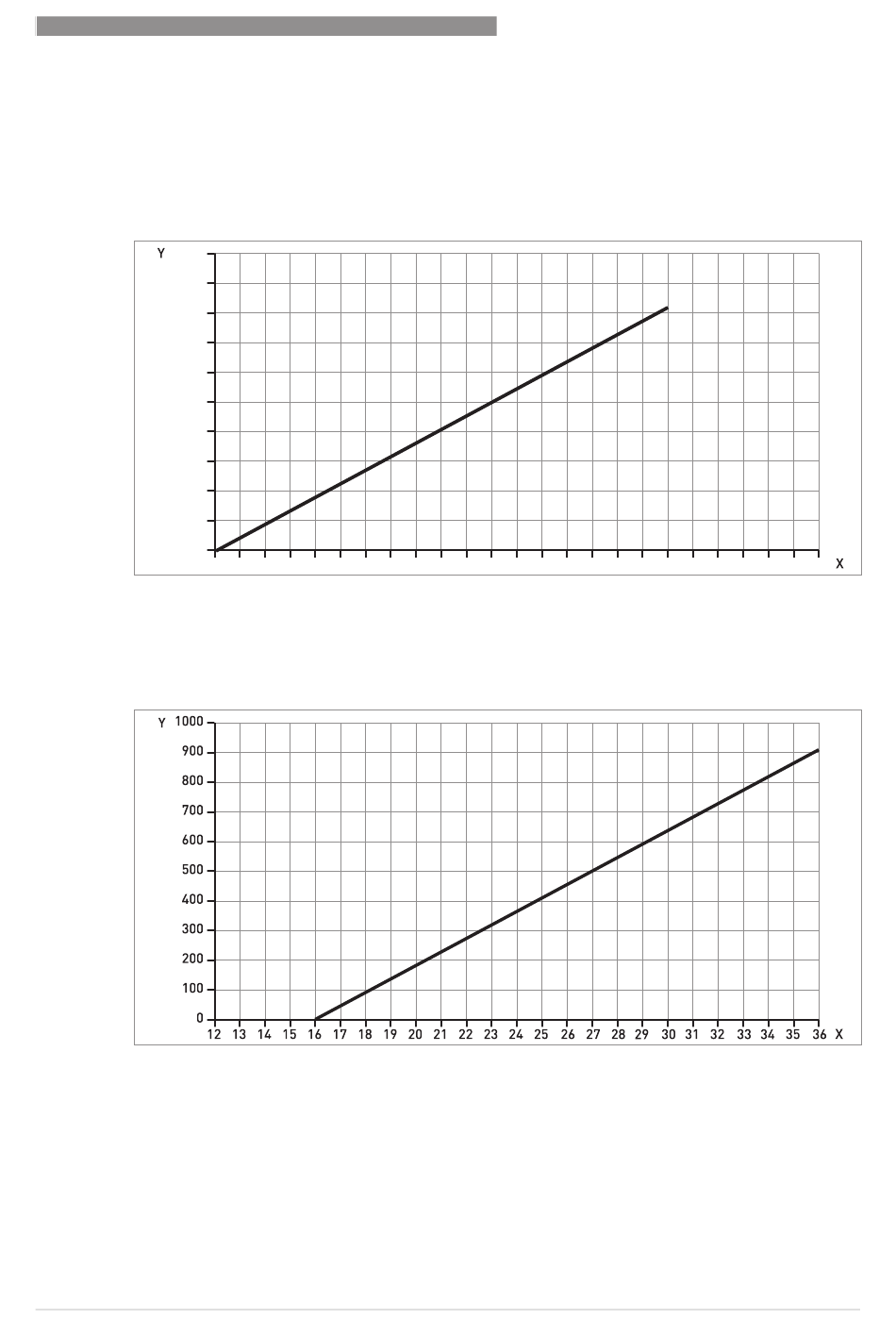

Figura 3-8: Tensión de alimentación mínima para una salida de 22 mA en el terminal (No-Ex y aprobación para lugares
peligrosos (Ex i / IS))
X: alimentación U [VDC]
Y: carga de salida de corriente R
Equipos con aprobación para lugares peligrosos (Ex d / XP/NI)
Figura 3-9: Tensión de alimentación mínima para una salida de 22 mA en el terminal (aprobación para lugares
peligrosos (Ex d / XP/NI))
X: alimentación U [VDC]
Y: carga de salida de corriente R
01/2014 - 4003332701 - QS OPTIWAVE5200-R02-es
12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36
[Ω]
L
[Ω]
L
CONEXIONES ELÉCTRICAS
