CONEXIONES ELÉCTRICAS
3
3.1 Instalación eléctrica: de 2 hilos, con lazo de alimentación
3.1.1 Versión compacta
Terminales de instalación eléctrica

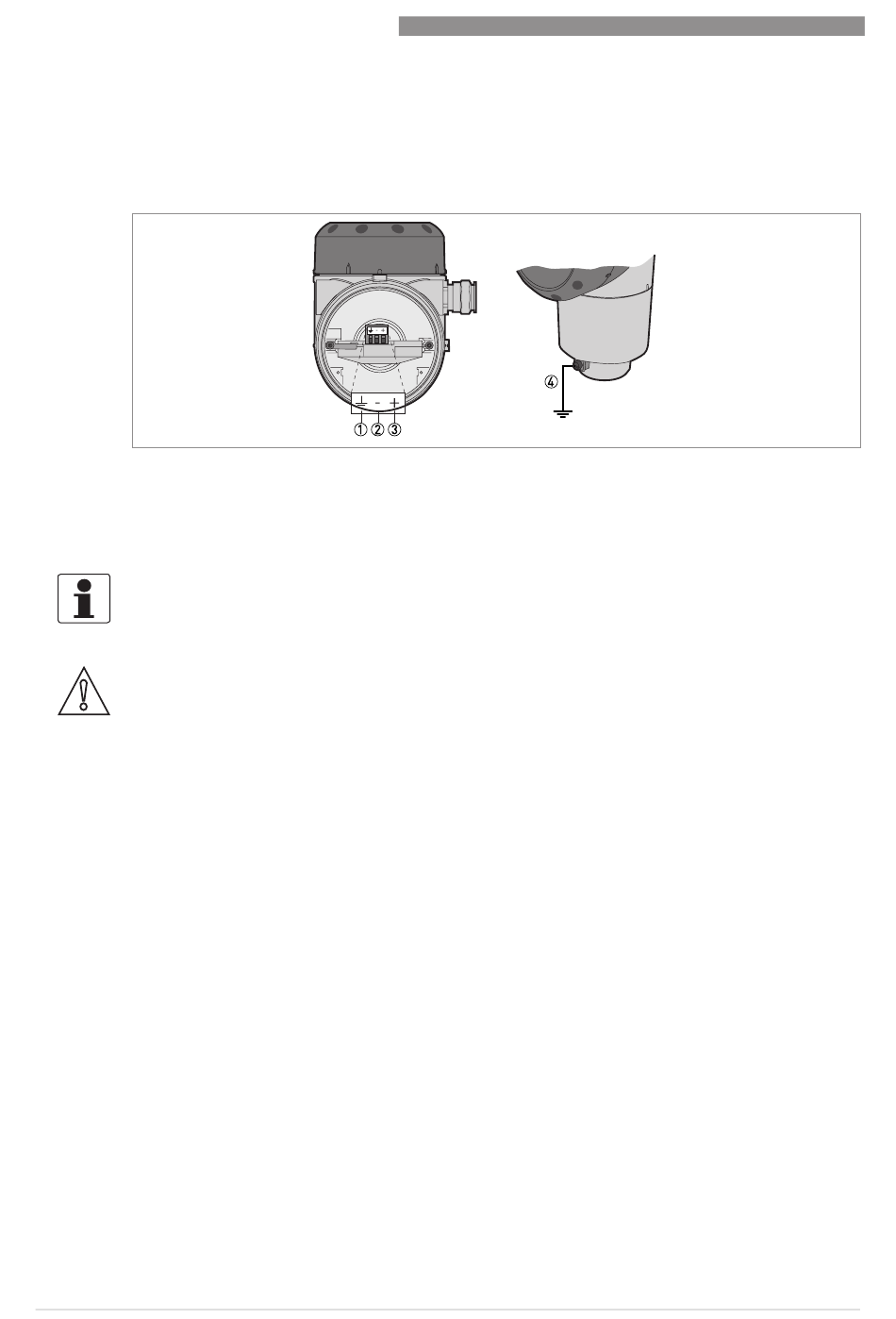

Figura 3-1: Terminales de instalación eléctrica
1 Terminal de tierra en el alojamiento (si el cable eléctrico está blindado)
2 Salida de corriente -
3 Salida de corriente +
4 Ubicación del terminal de tierra externo (en la parte inferior del convertidor)
¡ INFORMACIÓN!
La corriente eléctrica suministrada al terminal de salida alimenta el equipo. El terminal de
salida también se utiliza para la comunicación HART
¡ PRECAUCIÓN!
Utilice los cables eléctricos aplicables junto con los prensaestopas.
•
Asegúrese de que la corriente de alimentación no supera los 5 A o bien compruebe que hay
•
un fusible de 5 A en el circuito eléctrico que alimenta el equipo.
• Asegúrese de que la polaridad de la alimentación es correcta. Una polaridad incorrecta no
provocará daños en el equipo, pero impedirá que funcione.
