SO PO RTE TÉ CNICO
Configurar corriente nominal y
rampas de arranque y parada PSTX
NOTA TÉCNICA V20210224

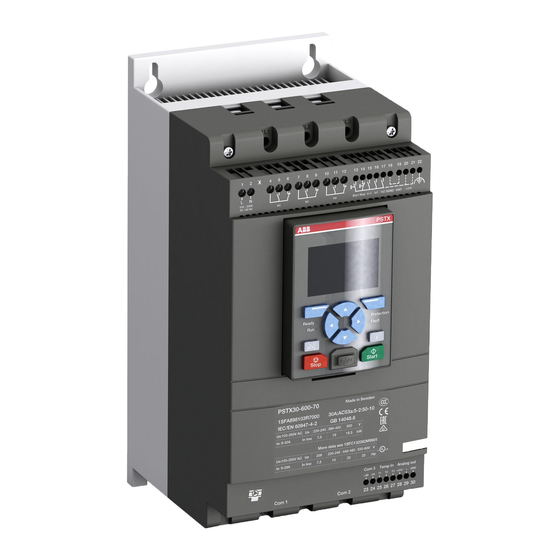

Al adquirir un arrancador suave de alta gama como es un PSTX, dado que dispone de muchas funcio-
nalidades, puede haber dudas en los parámetros iniciales a configurar para que este pueda funcio-
nar. A continuación, se describen los parámetros mínimos a configurar para poder empezar a utilizar
un PSTX (intensidad del motor "Ie" y configuración Arranque/Parada). En esta gama, el proceso se
puede hacer de 2 formas distintas, en la propia pantalla del equipo o con la herramienta ABB Soft-
starterCare.
Configuración en la pantalla del PSTX
La pantalla del PSTX ofrece muchas posibilidades. En este caso, para poder configurar la corriente
nominal y los parámetros de arranque/parada se deben seguir los siguientes pasos:
1.
Pulsar el botón recuadrado en la siguiente imagen para acceder al menú del equipo.
2. Volver a pulsar el mismo botón para acceder al listado de parámetros. Aparecerá la posibili-
dad de acceder a la lista completa de parámetros a editar, los favoritos o los que han sido
modificados previamente. Con intención de generalizar el proceso, clicar el botón de selec-
cionar para acceder al listado completo.
V2 0 2 10 2 2 4
1/5
Publicidad
Manuales relacionados para ABB PSTX Serie
Resumen de contenidos para ABB PSTX Serie
- Página 1 A continuación, se describen los parámetros mínimos a configurar para poder empezar a utilizar un PSTX (intensidad del motor “Ie” y configuración Arranque/Parada). En esta gama, el proceso se puede hacer de 2 formas distintas, en la propia pantalla del equipo o con la herramienta ABB Soft- starterCare.
- Página 2 — SO PO R TE T ÉC N I CO 3. Una vez en este menú, se pueden ver todos los parámetros que se pueden configurar en el arrancador. Estos parámetros son tanto de configuración de arranque, como de proteccio- nes y funcionalidades avanzadas.
- Página 3 — SO PO R TE T ÉC N I CO 4. Clicando en el botón superior derecho, ahora “Editar”, se puede proceder a la edición de este parámetro. 5. La edición de este valor se hace con las flecas superior (1) e inferior (1) para modificar el valor seleccionado y, con las flechas izquierda (3) y derecha (4) para cambiar la selección del nú- mero.
- Página 4 — SO PO R TE T ÉC N I CO 6. Si el valor se ha guardado correctamente, ahora estará mostrado en la pantalla. Pulsar el bo- tón superior izquierdo para volver al menú de parámetros. Ahora desplazarse al menú (02 Arranque/Parada”...
-
Página 5: Configuración Con Herramienta Abb Softstartercare
Para editar estos valores se deberá hacer doble clic en el número a editar, introducir el número deseado (dentro de los límites que se muestran en el lateral derecho) y aceptar con enter. Enlaces de interés A continuación, se muestran enlaces relacionados con los arrancadores suaves de ABB: • Software y herramientas: https://new.abb.com/low-voltage/products/softstarters-...
