EXS 60 kVA
Nota
1. Los cables de alimentación se deben conectar de forma firme y correcta.
2. Añada una protección de cable al cable de alimentación para evitar daños inesperados.
3. Al trazar los cables dentro de los armarios, es necesario ligar y fijar los cables en los armarios, de manera que se eviten daños a
los cables por causa de las tensiones mecánicas.
Procedimientos:
1. Hay dos tapas protectoras en la parte trasera del armario. El usuario puede realizar un agujero para el cableado en la
tapa protectora n.º 1 con la finalidad de trazar los cables conforme a las necesidades reales.
Nota: El anillo protector o brida debe instalarse alrededor del agujero de cableado para no cortar los cables.
2. Desmonte la tapa protectora n.º 2.
3. En caso de configuración de bypass separado, basta con dirigir los cables de entrada principales (mA, mB, mC, iN,
PE), los cables de entrada del bypass (bA, bB, bC, iN, PE) y los cables de salida (oA, oB, oC, oN, PE) al armario a través
del agujero de cableado correspondiente. Consulte la Figura 3-1 para conectar los cables de alimentación a los
terminales correspondientes y fije el cable PE al terminal PE. En caso de configuración de entrada común, basta con
dirigir los cables de entrada principales (mA, mB, mC, iN, PE) y los cables de salida (oA, oB, oC, oN, PE) al armario a
través del agujero de cableado correspondiente.
Manual de usuario 10H52274UM55 - Rev. 1 - 05/2019

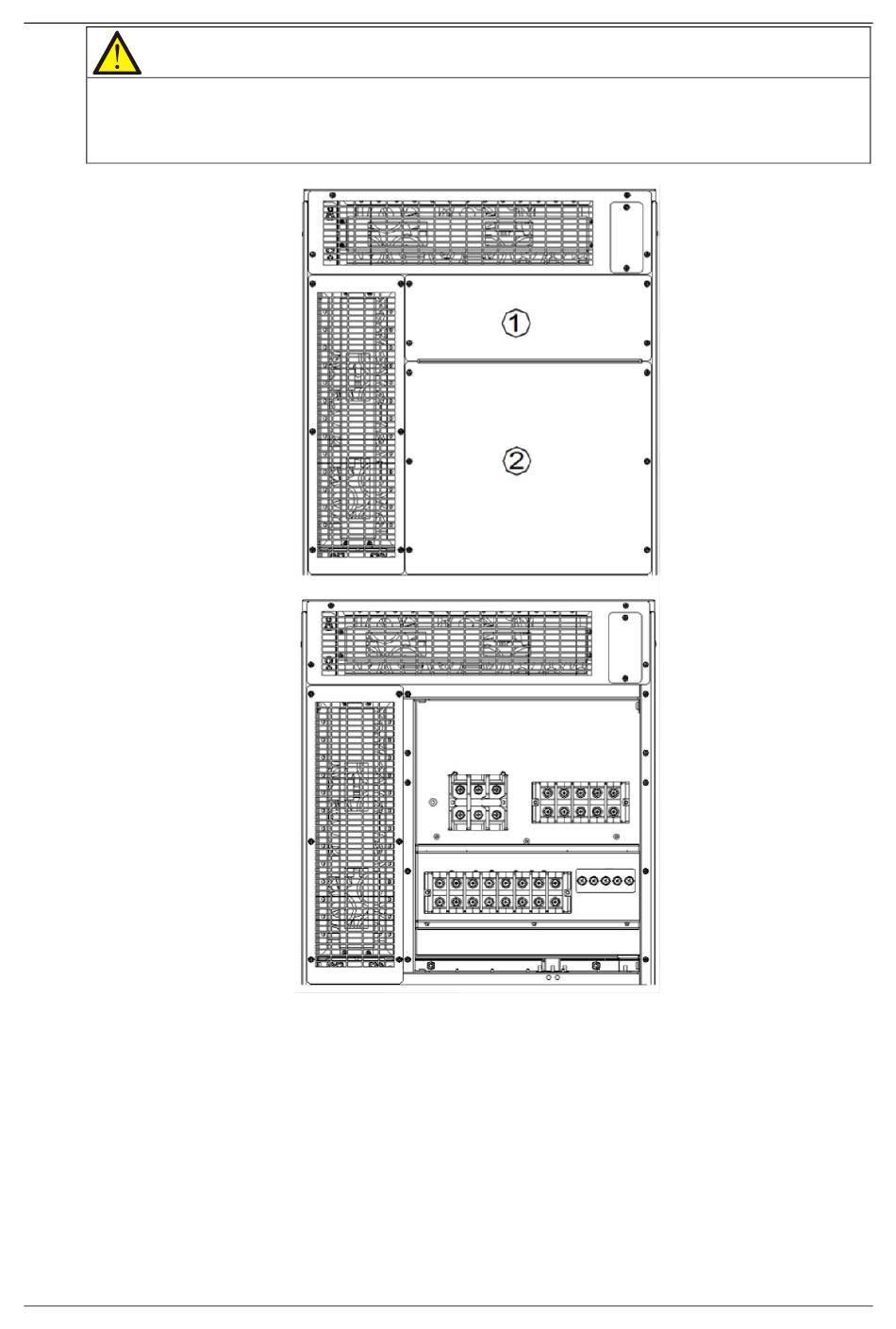

Figura 3-1 Terminales de conexión y método de trazado de cables de alimentación
BAT+ BATN BAT-
oA oB oC oN oN
PE
mA mB mC bA bB bC iN iN
Instalación eléctrica
27
