EXS 60 kVA
Capítulo 5.
En este capítulo se presentan con detalle las precauciones referentes al funcionamiento y los métodos de
funcionamiento diarios del SAI.
5.1 Breve introducción
5.1.1 Precauciones
Importante
El usuario puede hacer funcionar el SAI de modo relativo solamente una vez que el ingeniero de Vertiv lleve a cabo el primer
encendido y la primera prueba.
Advertencia: red peligrosa o tensión de batería peligrosa
1. Ninguna pieza reparable por el operador se encuentra detrás de las cubiertas que no puedan quitarse sin usar herramientas.
Sólo el personal de mantenimiento cualificado está autorizado a retirar dichas cubiertas.
2. Los terminales de entrada y salida de CA/CC del SAI tienen una tensión peligrosa en cualquier momento. Si el armario está
equipado con un filtro de compatibilidad electromagnética, el filtro puede tener una tensión peligrosa.
1. Para más información sobre las teclas operativas y la LCD en relación con todos los pasos operativos, consulte
Capítulo 4 Panel de visualización y control del operador.
2. Durante el funcionamiento, la alarma de timbre se puede activar, puede seleccionar el comando "Silenciar/anular
silencio de alarma sonora" a través de la página de Control para silenciar la alarma sonora.
3. Cuando el SAI use baterías de ácido de plomo tradicionales, el sistema proporciona una función opcional de carga
por impulso. Si se usa la batería de ácido de plomo, cuando la red vuelva tras un fallo de red extendido en el tiempo, la
tensión de carga de la batería será mayor que la tensión de carga normal; esto entra dentro de la normalidad, y la
tensión de carga de la batería volverá a sus valores normales tras varias horas de carga.
5.1.2 Interruptor de encendido
Al abrir la puerta frontal del armario del SAI pueden verse los interruptores de alimentación, como se muestra en la
Figura 5-1, incluyendo:
Q1: Interruptor de entrada del rectificador, que conecta el SAI a la alimentación del circuito principal.
Q2: Interruptor de entrada del bypass, que conecta el SAI al bypass.
Q3: Interruptor del bypass de mantenimiento (con llave), que suministra alimentación a la carga cuando se efectúan
labores de mantenimiento en el SAI.
Nota: Si el sistema del SAI consta de más de dos módulos del SAI en paralelo, no use el interruptor de
bypass de mantenimiento interno.
Q5: Interruptor de salida, que conecta la salida del SAI a la carga.
QN: Interruptor de línea N, que conecta la línea N del SAI a la carga.
Manual de usuario 10H52274UM55 - Rev. 1 - 05/2019
Instrucciones operativas del SAI
Q5 QN
Q2
Q3

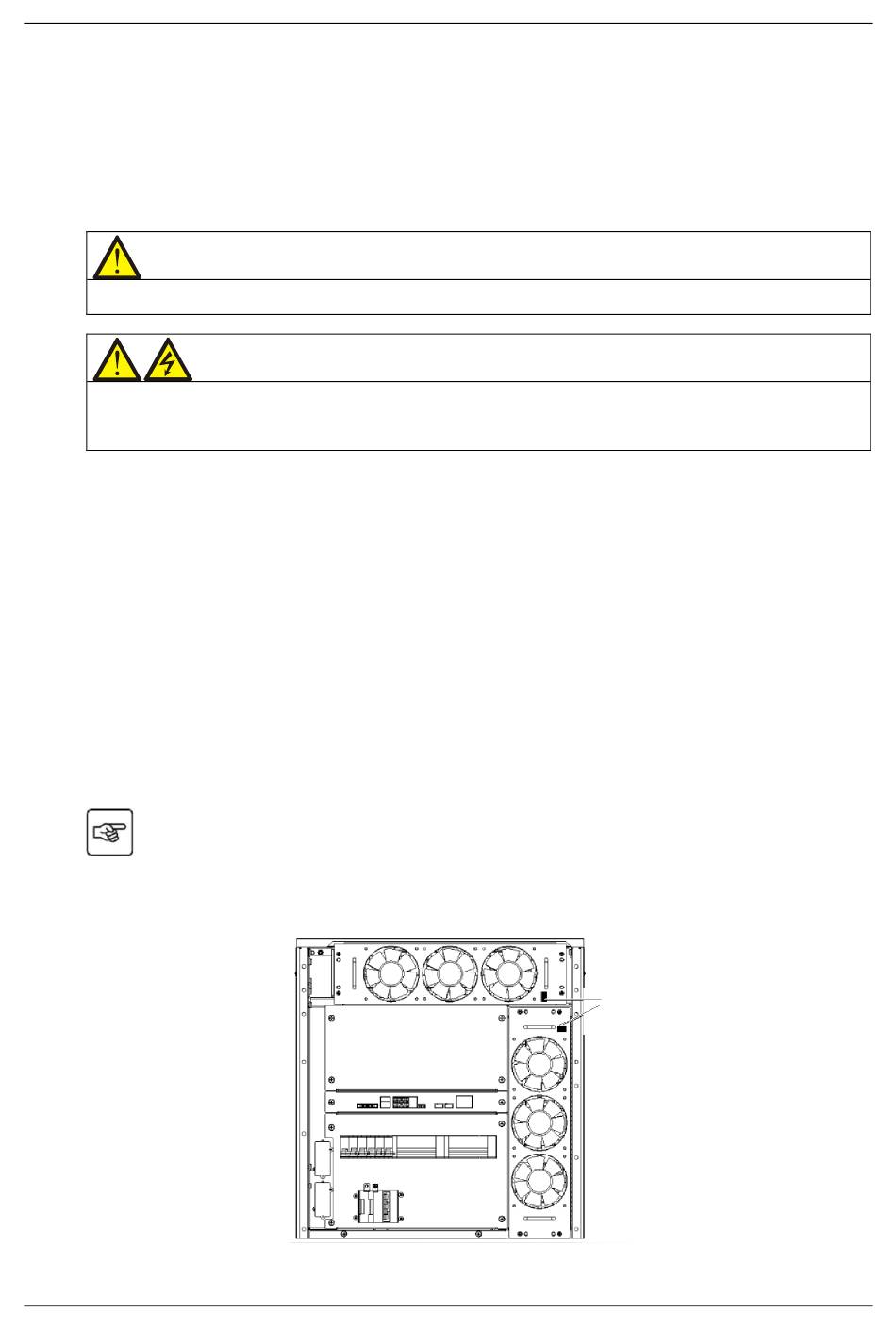

Figura 5-1 Interruptor de alimentación del SAI
Botón de arranque
en frío
Q1
Instrucciones operativas del SAI
43
