Panel de visualización y control del operador

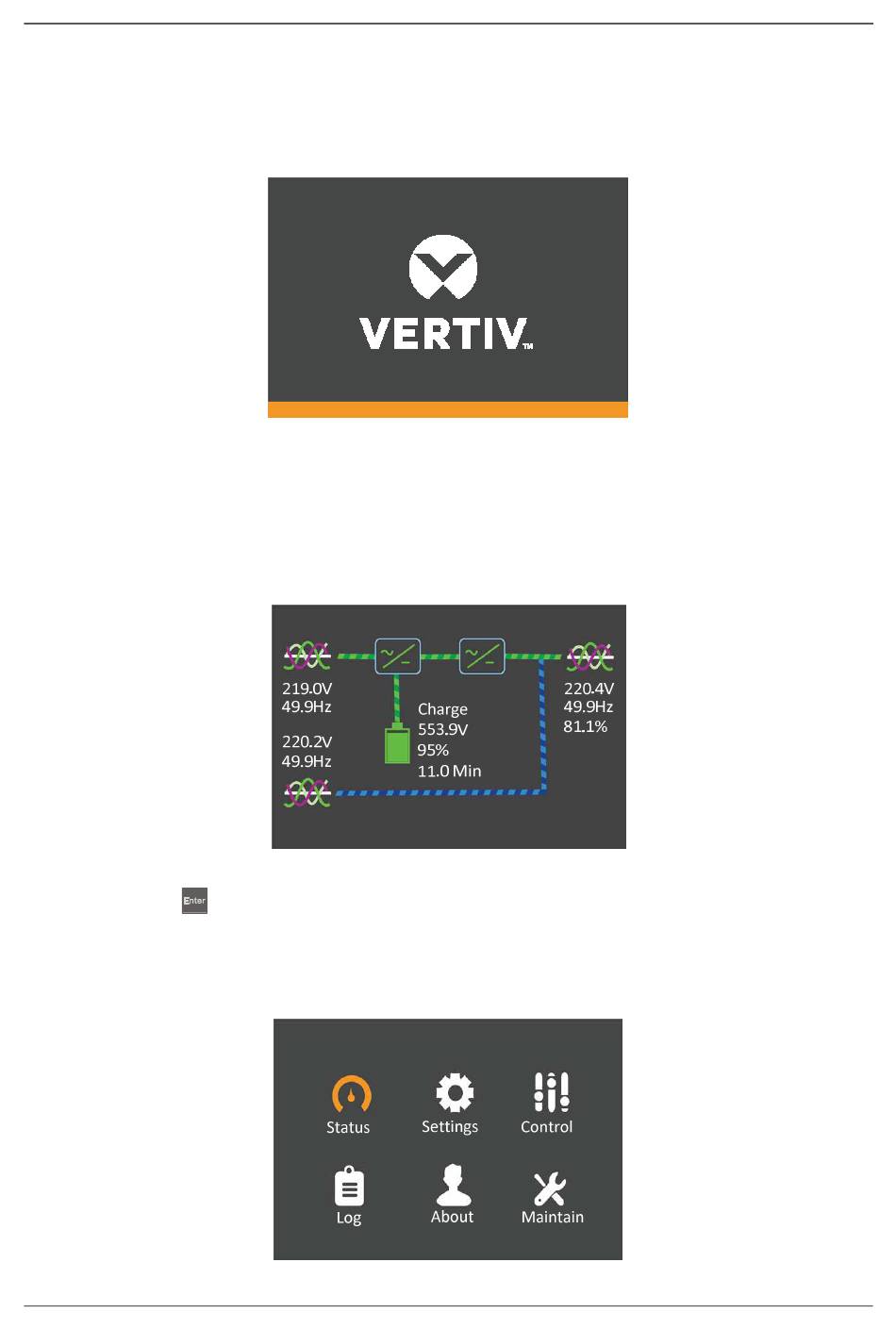

4.2 Tipos de pantalla LCD
4.2.1 Pantalla de inicio
Cuando se pone en marcha el SAI, realiza un autotest del sistema durante el cual la pantalla de inicio aparece durante
aproximadamente 10 segundos, como se muestra en la Figura 4-4.
4.2.2 Pantalla de flujo
Una vez que se complete la prueba automática del SAI, aparecerá la pantalla de flujo que se muestra en la Figura 4-5.
La pantalla de flujo proporciona una visión de conjunto completa del estado del SAI, incluyendo la entrada, el bypass, el
rectificador, la batería, el inversor, la salida, etc. Los modos operativos se muestran en color, mientras que los que no
son válidos se muestran en gris.
Pulse la tecla
4.2.3 Pantalla de menú principal
La pantalla de menú principal está formada por seis iconos: Estado, Ajustes, Control, Registro, Acerca de,
Mantenimiento. Como se muestra en la Figura 4-6.
32
Figura 4-4 Pantalla de inicio
Figura 4-5 Pantalla de flujo
en la página de flujo para acceder a la pantalla del menú principal.
Figura 4-6 Pantalla de menú principal
Manual de usuario 10H52274UM55 - Rev. 1 - 05/2019
EXS 60 kVA
