cables para las conexiones de red y del motor en función del diámetro de los cables que vayan
a introducirse.

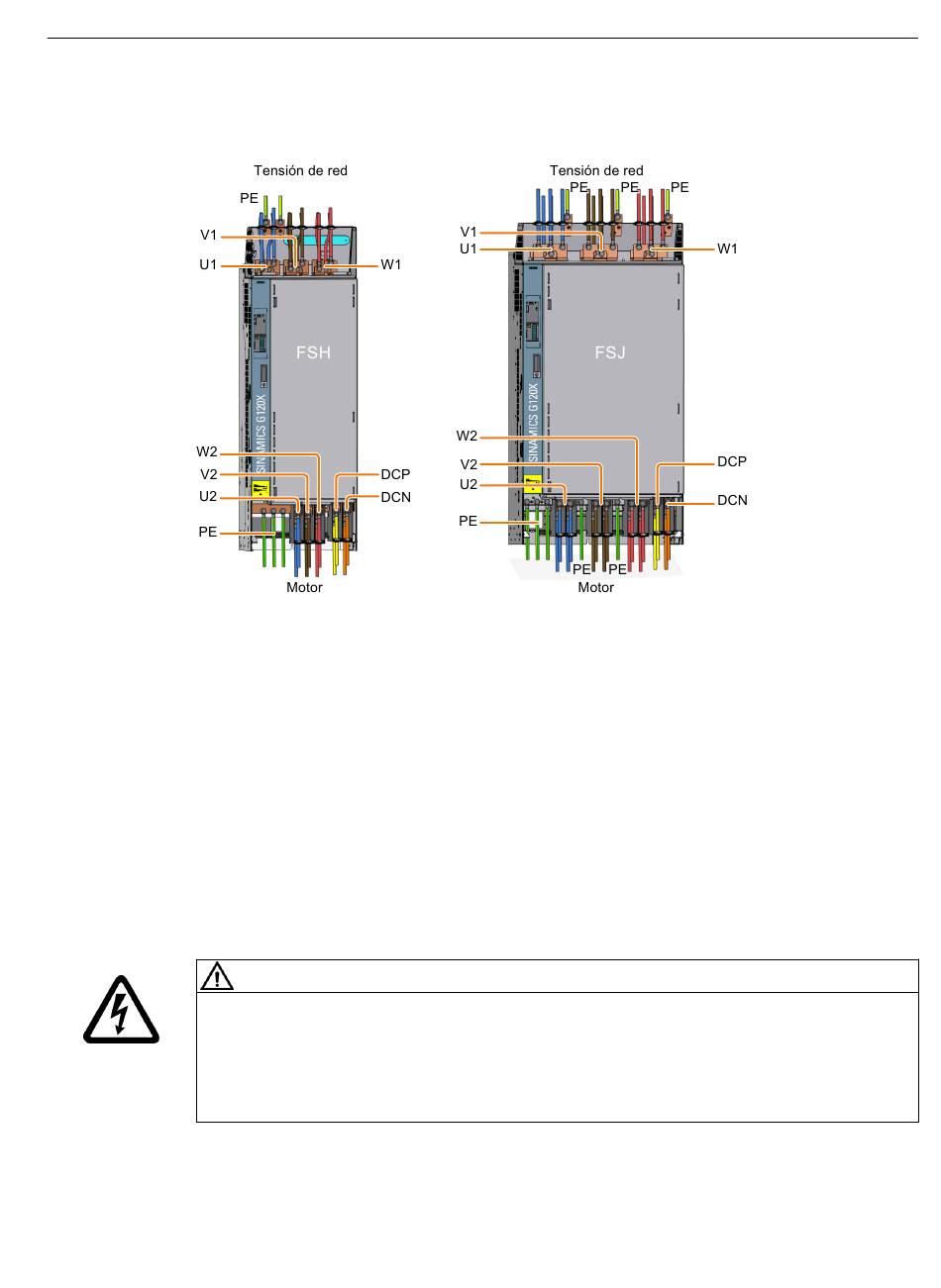

Figura 4-11
Reglas para la conexión de red:
● Utilice únicamente las conexiones frontales.
● A cada uno de los tornillos de las conexiones de red pueden conectarse 1 o 2 cables.
Reglas para la conexión del motor:
● Utilice en primer lugar las conexiones frontales.
● Si utiliza más de un cable por conexión: Distribuya los cables por conexión de manera
uniforme entre los lados de conexión izquierdo y derecho.
● Utilice las conexiones posteriores solo si las conexiones frontales están ocupadas.
Después de conectar los cables, deben volver a montarse las tapas para garantizar la
protección contra contactos directos del convertidor durante el funcionamiento (par de apriete
de tornillos: 6 Nm/53 lbf.in).
Descarga eléctrica por ejecución incorrecta de la protección de entrada de cables
Si la protección de entrada de cables se ejecuta de forma inadecuada, puede haber tensión
de contacto peligrosa, lo que puede provocar lesiones graves o la muerte.
● Practique aberturas correctas en la cubierta de acuerdo con el diámetro de cable
Convertidor SINAMICS G120X
Instrucciones de servicio, 12/2019, FW V1.01, A5E44751209E AD
Conexiones para red, motor y circuito intermedio
ADVERTENCIA
necesario para garantizar el grado de protección IP20.
Cableado
4.1 Alimentación de red y motor
107
