FlexCut 200 CE
®
CONEXIÓN DE ENTRADA
ADVERTENCIA
LAS DESCARGAS ELÉCTRICAS PUEDEN
SER CAUSA DE MUERTE.
SOLO UN ELECTRICISTA CUALIFICADO DEBE
CONECTAR LOS CONECTORES DE ENTRADA ALA
MÁQUINA. Las conexiones deben realizarse de acuerdo con
todos los códigos eléctricos locales y nacionales y el
diagrama de conexión ubicado en el interior de la puerta de
acceso de reconexión de la máquina. SI NO SE HACE DE ESTE
MODO, PUEDE PROVOCAR LESIONES O LA MUERTE.
Utilice una línea de suministro trifásica. En la parte posterior de la carcasa,
se encuentra unorificio de acceso al suministro de entrada con un
diámetro de 45 mm (1,75 pulg.). Conecte L1,L2, L3 y tierra según los
diagramas de conexión y el Código Eléctrico Nacional. Para acceder a la
conexión de alimentación del filtro de entrada, retire los siete tornillosy el
lado izquierdo de la carcasa de la máquina como se muestra.
SIEMPRE CONECTE LA TOMA DE PUESTA A TIERRA (UBICADA
COMO SE MUESTRA EN LA FIGURAA.1) A UNA TIERRA DE
SEGURIDAD APROPIADA.
ALIVIO DE
TENSIÓN DEL
CABLE DE
ENTRADA
Pase el cable de
entrada a través
del alivio y gire la
tuerca para
apretar.
CONSIDERACIONES SOBRE EL FUSIBLE DE ENTRADA Y EL
ALAMBRE DE SUMINISTRO
Consulte la sección de especificaciones para conocer los fusibles
recomendados, los tamaños de cables,y tipo de alambres de cobre.
Fusione el circuito de entrada con losfusibles superlag o interruptores de
tipo retardado recomendados (también llamados "tiempo inverso"o
disyuntores "térmicos / magnéticos"). Elija el tamaño del cable de entrada y
puesta a tierra de acuerdo con los códigos eléctricos locales o nacionales.
Usando los tamaños de cables de entrada, fusibles o disyuntores más
pequeños que los recomendados puede resultar en cortes "molestos"
debido a altas corrientes de irrupción, incluso si la máquina no se utiliza con
corrientes elevadas.

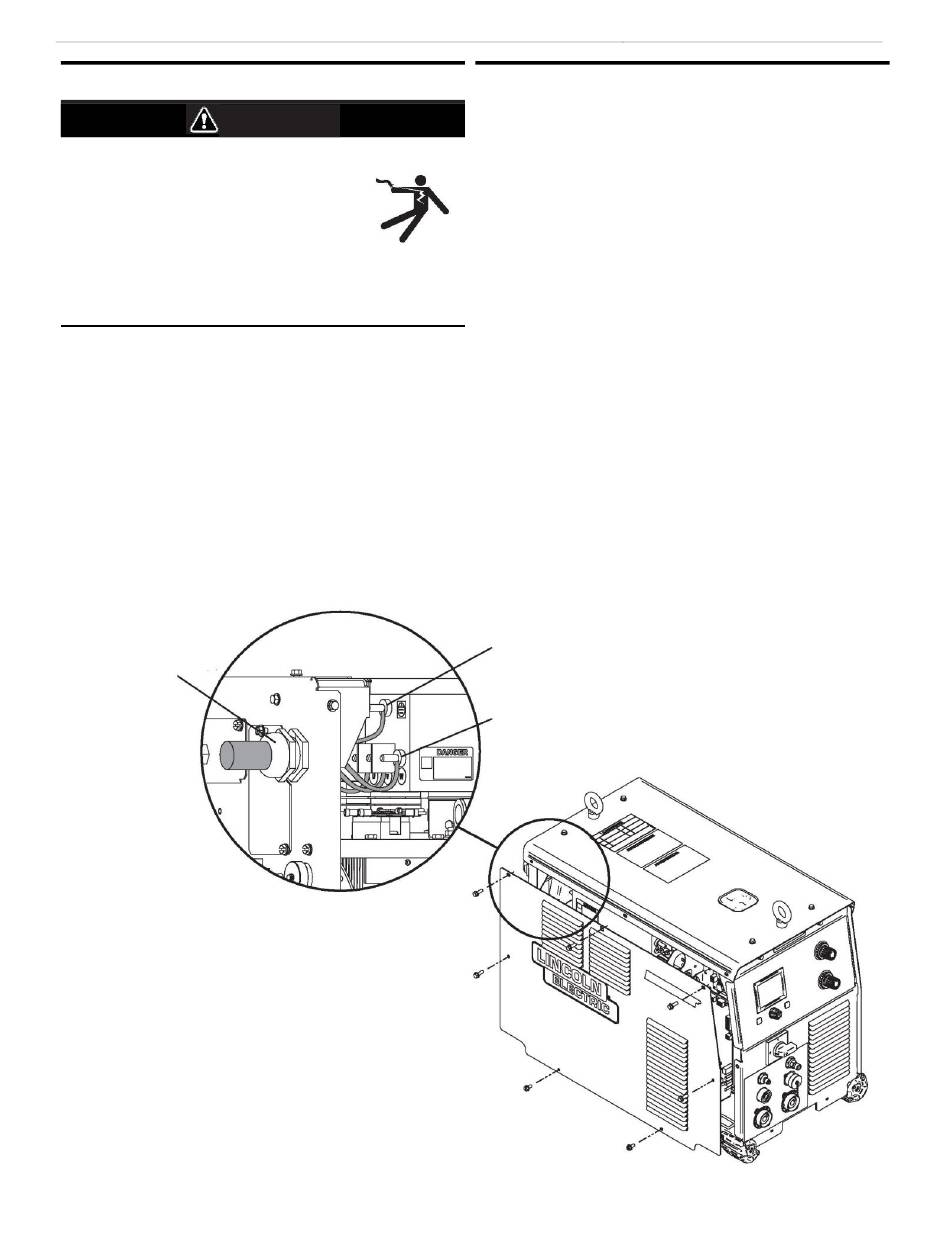

FIGURA A.1
CONEXIÓN A TIERRA
Conecte el cable de tierra según los códigos eléctricos
locales y nacionales.

FILTRO EMI

Conecte aquí cada fase de un conductor trifásico.
A-4
INSTALACIÓN
