7.2 Indikacija stanja pripravljenosti

Signalni rele je aktiviran, ko je črpalka v delovanju ali v stanju pripravljenosti.
Glejte razdelek 7.4 Funkcijski diagram.

7.3 Indikacija delovanja

Signalni rele je aktiviran dokler črpalka obratuje. Če je črpalka zaustavljena
preko kontrolnega panela, preko R100 ali zaradi napake, se signalni rele
deaktivira in posledično pošlje signal zunanjemu nadzornemu sistemu, npr.
sistemu za upravljanje zgradbe.
Glejte razdelek 7.4 Funkcijski diagram.

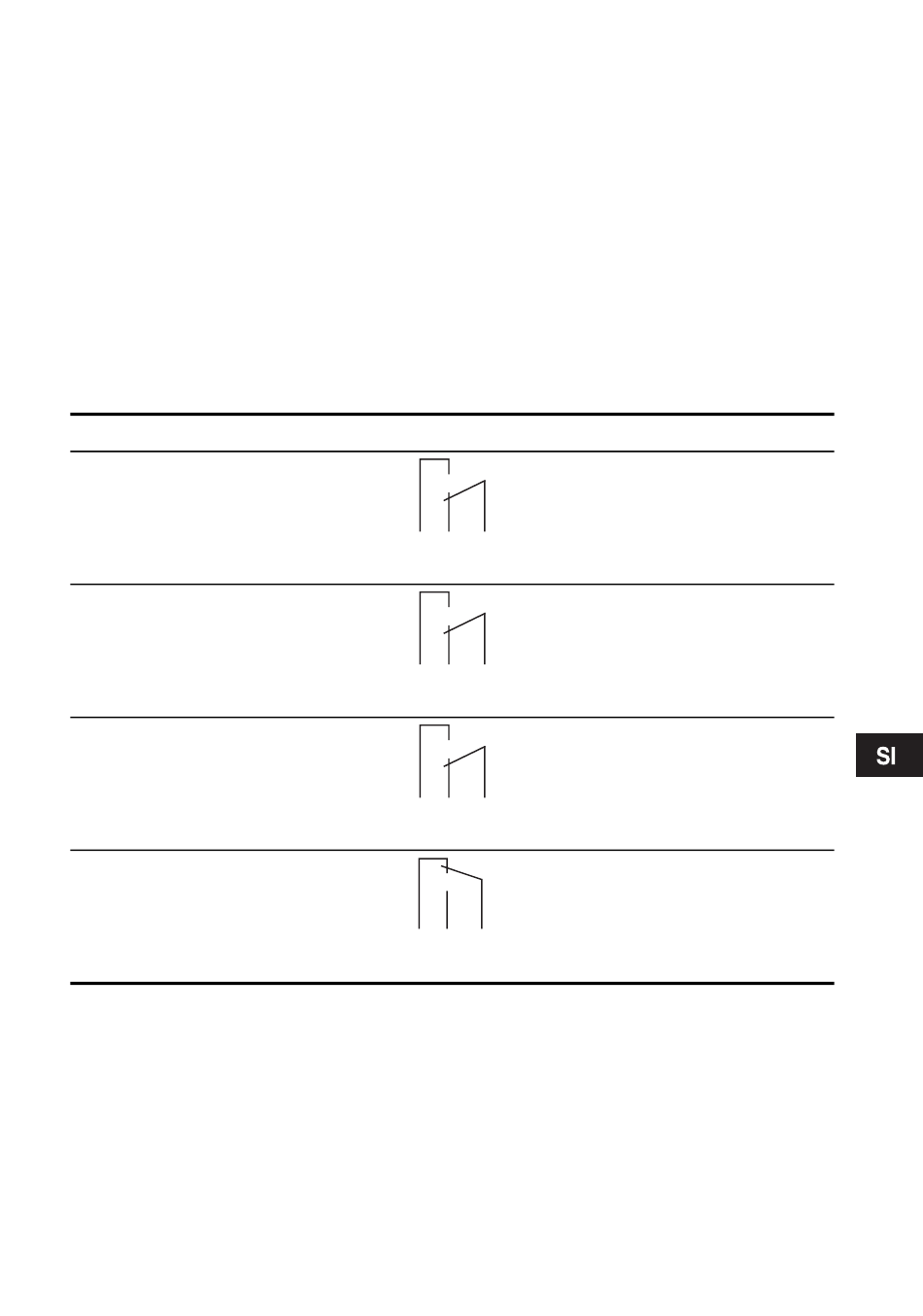

7.4 Funkcijski diagram

Nastavitev
Napaka
Pripravljenost
Delovanje
–
Rele
1 2 3
NC NO C
1 2 3
NC NO C
1 2 3
NC NO C
1 2 3
NC NO C
Opis
Napaka v črpalki
V delovanju
Stanje pripravljenosti
za delovanje
V delovanju
Rele ne deluje
