READ AND SAVE THESE INSTRUCTIONS

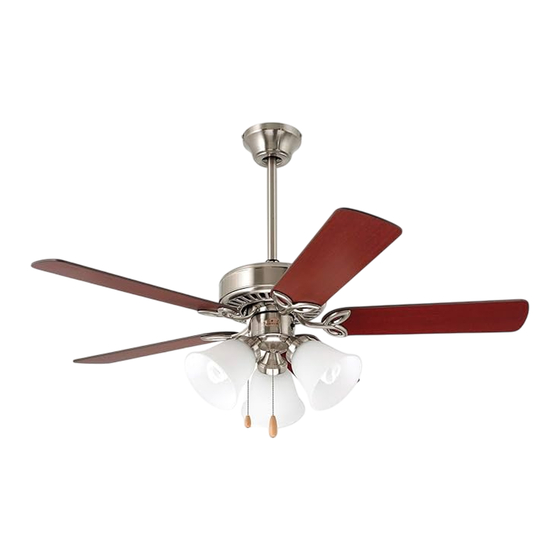

CF711 shown
PRO SERIES II LED
Ceiling Fan Owner's Manual
42" PRO Series II LED
Model Numbers
CF710BS03
Brushed Steel
CF710ORB03
Oil Rubbed Bronze
CF710WW03
Appliance White
16.5
Net Weight:
Questions, problems, missing parts: Before returning to the store, Call Customer Service
Part No. F40BP72580013
Revision: 01122021
CF711AB03
Antique Brass
CF711BS03
Brushed Steel
Lbs.
1-800-777-4440
50" PRO Series II LED
Model Numbers
CF711ORB03
Oil Rubbed Bronze
CF711WW03
Appliance White
19.8
Net Weight:
Lbs.
• Español - página 25
Form No. BP7258-13
U.L. Model No.: 42-ANT & 52-ANT
Publicidad
Tabla de contenido
Manuales relacionados para Luminance Brands Kathy Ireland Home PRO II LED Serie
Resumen de contenidos para Luminance Brands Kathy Ireland Home PRO II LED Serie
- Página 1 READ AND SAVE THESE INSTRUCTIONS CF711 shown PRO SERIES II LED Ceiling Fan Owner’s Manual 42” PRO Series II LED 50” PRO Series II LED Model Numbers Model Numbers CF710BS03 CF711AB03 CF711ORB03 Brushed Steel Antique Brass Oil Rubbed Bronze CF710ORB03 CF711BS03 CF711WW03 Oil Rubbed Bronze...
-
Página 2: Tabla De Contenido
Local Codes do not exist. The ceiling fan must be accessories not designated for use with this product grounded as a precaution against possible electrical by Luminance Brands could result in personal injury or shock. Electrical installation should be made or property damage. -
Página 3: Unpacking Instructions
Hanger Bracket by Luminance Brands. Substitution of parts or accessories not designated for use with this product Hanger Ball / Downrod Assembly by Luminance Brands could result in personal injury Glass Shades (3 or 4) or property damage. 9-Watt Medium Base LED Bulbs (3 or 4) Open carton containing the Fan . -
Página 4: Electrical Requirements
1. Unpacking Instructions (Continued) This Manual Is Designed to Make it as Easy as Possible for You to Assemble, Install, Operate and Maintain Your Ceiling Fan Tools Needed for Assembly WARNING One Phillips Head Screwdriver One Stepladder Before assembling your ceiling fan, refer to section One 1/4”... -
Página 5: Installing The Hanger Ball/Downrod Assembly
IMPORTANT Your ceiling fan is designed to be installed either in the standard manner, or in the close-to-the-ceiling manner. Using the standard method, the hanger ball/downrod assembly will suspend the fan several inches below the ceiling cover. Using the close-to-the-ceiling method, the ceiling cover installs directly on the fan motor housing, thus mounting the fan 3-1/2 inches closer to the ceiling than the standard method. - Página 6 3. Installing the Hanger Ball/Downrod Assembly (For Standard Mounting) (Continued) DOWNROD HAIRPIN Loosen the Two Setscrews in the Motor Coupler . CLIP CLEVIS Place the Hanger Ball/Downrod Assembly into the Motor Coupler, aligning the Clevis Pin Holes in the Downrod with the Holes in the Motor Coupler CLEVIS HAIRPIN (Figure 3) .
- Página 7 3. Installing the Hanger Ball/Downrod Assembly (For Standard Mounting) (Continued) The Fan comes with Blue, Black and White Wires that are 42” or 80” Long, depending on the Model . 6 to 9 INCHES Measure up Approximately 6 to 9-inches above Top of Hanger Ball/Downrod Assembly (Figure 5) .
-
Página 8: Installing The Ceiling Cover On The Fan Motor Housing
4. Installing the Ceiling Cover on the Fan Motor Housing (For Close-to-the-Ceiling Mounting) Remove Three Motor Housing Screws (every other screw as illustrated) from the Top of the Motor Housing (Figure 6) . Retain the Three Motor Housing Screws for future use . REMOVE SCREWS (3) MOTOR HOUSING... - Página 9 4. Installing the Ceiling Cover on the Fan Motor Housing (For Close-to-the-Ceiling Mounting) (Continued) Gently pry the Decorative Cap from the Ceiling Cover DECORATIVE CAP (Figure 8) . CEILING COVER Figure 8 SCREWS (3) (Previously Removed) Align the Holes in the Ceiling Cover with the Holes in the Motor Housing and Secure using the Three Screws CEILING COVER previously removed in Step 4 .1 (Figure 9) .
-
Página 10: How To Hang Your Ceiling Fan
5. How to Hang Your Ceiling Fan CAUTION CEILING To reduce the risk of injury, install the fan so that the blades are at least 7 ft. (2.1m) above the floor (Figure 11). WARNING The outlet box and joist must be securely mounted and capable of supporting at least 50 lbs. -
Página 11: Hanging The Ceiling Fan (Standard)
5. How to Hang Your Ceiling Fan (Continued) NOTE: The hanger bracket must be mounted flush with the ceiling in order for the ceiling cover to install properly. If necessary, use leveling washers (not supplied) between the outlet box and the hanger bracket. -
Página 12: Hanging The Ceiling Fan (Close-To-Ceiling)
7. Hanging the Ceiling Fan (Close-to-the-Ceiling Method with Ceiling Cover Installed on the Motor Housing) Carefully lift the Fan Assembly up to the Hanger Bracket . Pass the Hook on the Hanger Bracket (Figure 15) through One of the Screw Holes (not the slots) in the Ceiling Cover (Figure 15) . -
Página 13: How To Wire Your Ceiling Fan
Connectors supplied . by Luminance Brands. Substitution of parts or accessories not designated for use with this product by Luminance Brands could result in personal injury or property damage. Hanger Ball/Downrod Assembly Shown SUPPLY WHITE... - Página 14 8. How to Wire Your Ceiling Fan (Continued) Hanger Ball/Downrod Assembly Shown Securely connect the Fan Motor Black Wire and Blue Wire to the Supply Black (hot) Wire using a Wire LISTED WIRE Connector supplied (Figure 18) . CONNECTOR SUPPLY BLACK (HOT) BLUE...
-
Página 15: Installing The Ceiling Cover
9. Installing the Ceiling Cover Hanger Ball/Downrod Assembly Shown Remove the Left Screw and Lockwasher from each side of the Hanger Bracket (Figure 20) and Loosen the other Two Screws . NOTE: When installing the ceiling fan using the REMOVE LEFT close-to-the-ceiling method, carefully lift the fan SCREW AND assembly from the hook on the hanger bracket and... -
Página 16: Installing The Fan Blades
10. Installing the Fan Blades 10.1 M5 x 6 WASHER HEAD BLADE SCREW (3) WARNING FAN BLADE To reduce the risk of personal injury, do not bend the blade flanges when installing the flanges, balancing the blades, or cleaning the fan. Do not insert foreign objects between rotating fan blades. -
Página 17: Installing The Glass Shades And Light Bulbs
11. Installing the Glass Shades and Light Bulbs 11.1 To Install the Glass Shade: Squeeze the Retaining Clips towards the Bulb Socket and Slide on the Glass Shade (Figure 25) . The Spring Clips will Seat the Shade and Secure it in place . SQUEEZE RETAINING Install a 9-Watt Medium Base LED Bulb in each of the... -
Página 18: Removal Of The Light Fixture
12. Removal of the Light Fixture (Continued) 12.3 SWITCH Reconnect the Two Switch Housing Wires with the HOUSING previously removed Wire Connectors (Figure 28) . RECONNECT THE TWO SWITCH HOUSING WIRES WITH THE PREVIOUSLY REMOVED WIRE Figure 28 CONNECTORS 12.4 SWITCH HOUSING Tuck the Wires and Connectors inside the Switch Housing (Figure 29) . -
Página 19: Using Your Ceiling Fan
Downrod Extension Kits (see store or catalog) . by Luminance Brands. Substitution of parts or accessories not designated for use with this product by Luminance Brands could result in personal injury WARNING or property damage. The use of any other control not specifically approved for this fan could result in fire, shock and personal injury. -
Página 20: Repair Parts
16. Repair Parts PARTS BAG Before discarding packaging material, be certain all parts have been removed. HOW TO ORDER REPAIR PARTS WHEN ORDERING REPAIR PARTS, ALWAYS GIVE THE FOLLOWING INFORMATION: • PART NUMBER • NAME OF ITEM • PART DESCRIPTION •... - Página 21 16. Repair Parts Listing 50” PRO SERIES II LED Part Numbers Description Model # CF711AB03 Model # CF711WW03 Model # CF711BS03 Model # CF711ORB03 Hanger Pack Assembly, Consisting of: 762231 762231-1 762231-4 762231-8 Hanger Bracket — — — — Hanger Ball/Downrod Assembly —...
-
Página 22: Troubleshooting
17. Troubleshooting WARNING FOR YOUR OWN SAFETY TURN OFF POWER AT FUSE BOX OR CIRCUIT BREAKER BEFORE TROUBLESHOOTING YOUR FAN. TROUBLE PROBABLE CAUSE SUGGESTED REMEDY 1. Fan will not start. 1 . Fuse or circuit breaker blown . 1 . Check main and branch circuit fuses or circuit breakers . -
Página 23: Ceiling Fan Limited Warranty
What We Will Do To Correct Problems: If the defect is covered by this limited warranty, Luminance Brands will repair or replace the applicable Luminance Brands Ceiling Fan Product at no charge to You. If repair of the Luminance Brands Ceiling Fan Product is not practical or possible within a reasonable time and no replacement Luminance Brands Ceiling Fan Product can be provided, Luminance Brands will refund You the actual purchase price of Your Luminance Brands Ceiling Fan Product. - Página 24 SERIAL NUMBER: DATE CODE: The serial number of this fan can be found on the nameplate on top of the fan housing . The date code can be found on the carton and on top of the fan housing, stamped in ink on a white label . You should record this data above and keep it in a safe place for future use .
-
Página 25: Spanish
LEA Y GUARDE ESTAS INSTRUCCIONES Se muestra el CF711 PRO SERIES II LED Manual del usuario para ventiladores de techo Números de modelo PRO Números de modelo PRO Series II LED Series II LED de 42 pulgadas de 50 pulgadas CF710BS03 CF711AB03 CF711ORB03... - Página 26 La sustitución con piezas o accesorios no diseñados Nacional “ANSI/NFPA 70-2017” y los Códigos Eléctricos Locales. por Luminance Brands para utilizarse con este producto podría Utilice el Código Eléctrico Nacional si no existen Códigos Locales. causar lesiones corporales o daños materiales.
- Página 27 Luminance Brands para utilizarse con este Soporte de suspensión producto. La sustitución con piezas o accesorios no diseñados por Luminance Brands para utilizarse con este producto podría Ensamblaje de esfera de suspensión causar lesiones corporales o daños materiales.
- Página 28 1. Instrucciones de desempaquetado (continuación) Este manual está diseñado para que usted pueda ensamblar, instalar, utilizar y mantener su ventilador de techo de la manera más fácil posible Herramientas necesarias ADVERTENCIA para el ensamblaje Antes de ensamblar su ventilador de techo, consulte la Un destornillador de cabeza Phillips Una escalera de mano sección sobre el método apropiado para cablear el ventilador...
- Página 29 IMPORTANTE Su ventilador de techo está diseñado para instalarse de la manera estándar o de la manera cerca del techo. Al utilizar el método estándar, el ensamblaje de esfera de suspensión/varilla descendente suspenderá el ventilador varias pulgadas por debajo de la cubierta del techo. Al utilizar el método cerca del techo, la cubierta del techo se instala directamente sobre la carcasa del motor del ventilador, con lo cual el ventilador se monta 3-1/2 pulgadas más cerca del techo que en el método estándar.
- Página 30 3. Instalación del ensamblaje de esfera de suspensión/varilla descendente (para realizar el montaje estándar) (continuación) VARILLA DOWNROD HAIRPIN CLIP DE DESCENDENTE Afloje los dos tornillos de ajuste ubicados en el acoplador del HORQUILLA CLIP motor. PASADOR DE CLEVIS HORQUILLA Coloque el ensamblaje de esfera de suspensión / varilla descen dente en el interior del acoplador del motor, alineando PASADOR DE los agujeros para pasador de horquilla ubicados en la varilla...
- Página 31 3. Instalación del ensamblaje de esfera de suspensión/varilla descendente (para realizar el montaje estándar) (continuación) El ventilador viene con cables de color azul, negro y blanco que tienen 42 u 80 pulgadas de longitud, dependiendo del modelo. 6 to 9 6 a 9 PULG.
- Página 32 4. Instalación de la cubierta del techo sobre la carcasa del motor del ventilador (para realizar el montaje cerca del techo) Retire tres tornillos (uno de cada dos tornillos, tal y como se muestra en la ilustración) de la parte superior de la carcasa del motor (Figura 6).
- Página 33 4. Instalación de la cubierta del techo sobre la carcasa del motor del ventilador (para realizar el montaje cerca del techo) (cont.) Haga palanca suavemente en la tapa decorativa para retirarla TAPA DECORATIVA DECORATIVE CAP de la cubierta del techo (Figura 8). CEILING COVER CUBIERTA DEL TECHO Figura 8...
- Página 34 5. Cómo colgar su ventilador de techo PRECAUCIÓN TECHO CEILING Para reducir el riesgo de lesiones, instale el ventilador de manera que las paletas estén al menos a 7 pies (2.1 m) de altura sobre el piso (Figura 11). ADVERTENCIA La caja de tomacorriente y la viga deben estar montadas de manera segura y ser capaces de soportar por lo menos 50 lb.
- Página 35 5. Cómo colgar su ventilador de techo (continuación) NOTA: El soporte de suspensión se debe montar al ras con el techo para que la cubierta del techo se instale correctamente. Si es necesario, utilice arandelas niveladoras (no suminis tra- das) entre la caja de tomacorriente y el soporte de suspensión. Deslice el soporte de suspensión sobre los tornillos de la caja de tomacorriente.
- Página 36 7. Suspensión del ventilador de techo (método cerca del techo con la cubierta del techo instalada sobre la carcasa del motor) Levante cuidadosamente el ensamblaje del ventilador hasta el soporte de suspensión. Pase el gancho ubicado en el soporte de suspensión (Figura 15) a través de uno de los agujeros para tornillo (no lo pase a través de las ranuras) ubicados en la cubierta del techo (Figura 15).
- Página 37 La sustitución con piezas o accesorios no diseñados a tierra de suministro (esto puede ser un cable pelado o un cable por Luminance Brands para utilizarse con este producto podría con aislamiento de color verde) (Figura 16). Conecte de manera causar lesiones corporales o daños materiales.
- Página 38 8. Cómo cablear su ventilador de techo (continuación) Se muestra el ensamblaje de esfera de suspensión/varilla descendente Conecte de manera segura el cable blanco del motor del ventilador al cable blanco de suministro (neutro) utilizando el CONECTOR DE LISTED WIRE conector de cables suministrado (Figura 18).
- Página 39 9. Instalación de la cubierta del techo Se muestra el ensamblaje de esfera de suspensión/varilla descendente Retire el tornillo y la arandela de seguridad de la parte izquierda de cada lado del soporte de suspensión (Figura 20) y afloje los otros dos tornillos.
- Página 40 10. Instalación de las paletas del ventilador 10.1 TORNILLO CON CABEZA DE M5 x 6 WASHER ARANDELA PARA PALETA M5 x 6 (3) HEAD BLADE SCREW (3) ADVERTENCIA PALETA DEL VENTILADOR FAN BLADE Para reducir el riesgo de lesiones corporales, no doble las pestañas de la paleta cuando instale dichas pestañas, equilibre las paletas o limpie el ventilador.
- Página 41 11. Instalación de las pantallas de vidrio y las bombillas 11.1 Para instalar la pantalla de vidrio, comprima los clips de retención hacia el portalámparas y deslice sobre ellos la pantalla de vidrio (Figura 25). Los clips de resorte asentarán la pantalla y COMPRIMA la sujetarán firmemente en la posición correcta.
- Página 42 12. Retirada del accesorio de iluminación (continuación) 12.3 CARCASA DEL SWITCH Reconecte los dos cables de la carcasa del interruptor con los INTERRUPTOR HOUSING conectores de cables que retiró previamente (Figura 28). RECONNECT THE TWO RECONECTE LOS DOS CABLES DE SWITCH HOUSING WIRES LA CARCASA DEL INTERRUPTOR WITH THE PREVIOUSLY...
- Página 43 PENDANT COLGANTE DE MADERA WOODEN PENDANT Figura 32 15. Accesorios Vea a su distribuidor local de Luminance Brands, visite ADVERTENCIA www.luminancebrands.com o consulte el Catálogo acerca de estos accesorios: Este producto está diseñado para utilizar únicamente las piezas suministradas con este producto y/o los accesorios diseñados Controles del ventilador de techo y la luz (visite la tienda o consulte el específicamente por Luminance Brands para utilizarse con este...
- Página 44 16. Piezas de repuesto PARTS BAG Antes de desechar el material de embalaje, asegúrese de haber retirado todas las piezas. CÓMO PEDIR PIEZAS DE REPUESTO CUANDO PIDA PIEZAS DE REPUESTO, PROPORCIONE SIEMPRE LA SIGUIENTE INFORMACIÓN: • NÚMERO DE PIEZA • NOMBRE DEL ARTÍCULO •...
- Página 45 16. Lista de piezas de repuesto Números de pieza PRO SERIES II LED de 50 pulgadas clave Descripción Número de modelo CF711AB03 Número de modelo CF711WW03 Número de modelo CF711BS03 Número de modelo CF711ORB03 Ensamblaje del paquete de suspensión, que consiste en: 762231 762231-1 762231-4...
- Página 46 17. Resolución de problemas ADVERTENCIA PARA SU PROPIA SEGURIDAD, DESCONECTE LA ALIMENTACIÓN ELÉCTRICA EN LA CAJA DE FUSIBLES O EL CORTACIRCUITO ANTES DE RESOLVER PROBLEMAS EN SU VENTILADOR PROBLEMA CAUSA PROBABLE REMEDIO SUGERIDO 1. Fusible o cortacircuito fundido. 1. Compruebe los fusibles o los cortacircuitos de los circuitos 1.
- Página 47 Techo Luminance Brands Y SUSTITUYEN A TODAS LAS DEMÁS GARANTÍAS, ESCRITAS U ORALES, EXPRESAS O IMPLÍCITAS, TANTO SI SURGEN POR EFECTO DE LA LEY COMO DE OTRA MANERA, Y TANTO SI EL PROPÓSITO HA SIDO REVELADO COMO SI NO LO HA SIDO Y SI el Producto de Ventilador de Techo Luminance Brands HA SIDO O NO HA SIDO DISEÑADO O FABRICADO ESPECÍFICAMENTE PARA EL USO QUE USTED DESEE HACER DEL MISMO O PARA EL PROPÓSITO QUE USTED TENGA.
- Página 48 NÚMERO DE SERIE:____________________________________ CÓDIGO DE FECHA:__________________________________ El número de serie de este ventilador se puede encontrar en la placa de especificaciones ubicada encima de la carcasa del ventilador. El código de fecha se puede encontrar en la caja de cartón y encima de la carcasa del ventilador, estampado en tinta en una etiqueta blanca.
